تفاصيل المنتج:
شروط الدفع والشحن:
|
| ضمان: | سنة واحدة | تطبيق: | خط إنتاج SMT |
|---|---|---|---|
| قوة: | 5 كيلوواط | عدد الفتحات: | 30 قطعة |
| النظام: | ويندوز 7 | سعة: | 100000-150000 CPH |
| تسليط الضوء: | smt اختيار مكان آلة,smt اختيار ومكان المعدات |
||

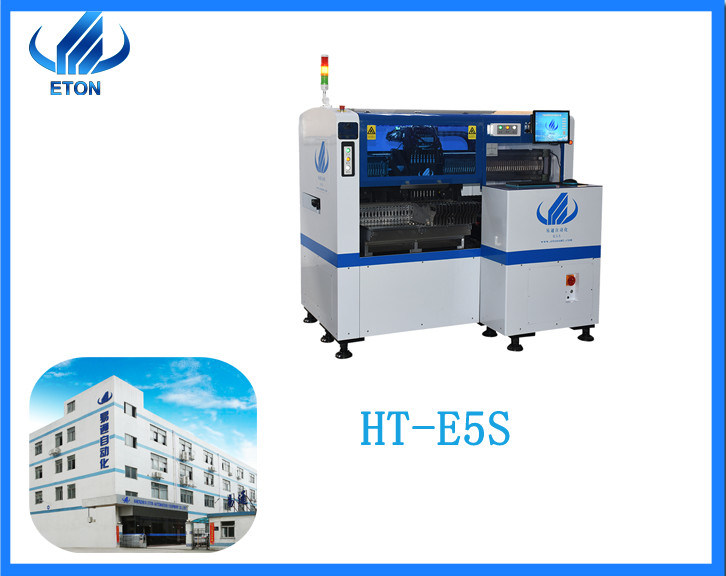

آلة انتقاء ووضع متعددة الوظائف
(الكلمة الرئيسية: المركب متعدد الوظائف / آلة SMT عالية الإنتاج / آلة اختيار ووضع ضوء LED)
| الماركة: | إتون | ضمان: | سنة واحدة |
| نموذج: | HT-E5S | الأصل: | الصين |
| نوع الآلة: آلة انتقاء ووضع | |||
تطبيق
المميزات:
| آلة انتقاء و مكان متعددة الوظائف |
| 1) آلة اختيار و مكان متعددة الوظائف ذات محرك خطي مغناطيسي مفرد. |
| 2) تركيب المكونات: LED / المكثفات / المقاومات / IC / مكونات على شكل / إلخ. |
| 3) الحد الأدنى لحجم المكون 0402 ، أقصى ارتفاع 36 مم. |
| 4) تحديد رحلة محاذاة الرؤية ، تصحيح مارك. |
| 5) وظيفة إعادة تحميل المواد بدون توقف. |
المقياس التقني:
| معلمة تقنية أحادية الوحدة HT-E5S | |
| البعد | |
| الطول | 1650 ملم |
| عرض | 1200 ملم |
| ارتفاع | 1570 ملم |
| الوزن الكلي | 1200 كجم |
| ثنائي الفينيل متعدد الكلور | |
| عرض طول PCB | الحد الأقصى: 500 * 350 مم الحد الأدنى: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-3 مم |
| تحامل ثنائي الفينيل متعدد الكلور | لقط كهربائي + ضغط هوائي قابل للتعديل |
| وضع التركيب | الانتقاء الجماعي والوضع المنفصل / الانتقاء المنفصل والوضع المنفصل |
| نظام الرؤية | |
| رقم الكاميرا |
2 مجموعات من الكاميرات المستوردة محاذاة الرؤية ، تصحيح مارك |
| دقة التركيب | ± 0.02 مم |
| اعالي الجبال | 〈36 ملم |
| تصاعد السرعة | 40000 CPH |
| قوة | 380AC 50 هرتز |
| استهلاك الطاقة | 4KW |
| ناقل الحركة | أقصى طول: 500 مم |
| سرعة انتقال | ＞ 500 مم / ثانية |
| ضغط جوي | ＞ 5.0 كجم / سم² |
| التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON |
| محور القيادة XYZ | محرك خطي مغناطيسي متطور + محرك سيرفو |
هيكل الأجزاء الداخلية للآلة
|
|
محرك خطي مغناطيسي متطور وتحكم في محرك سيرفو
انتباه:
1. قبل استخدام آلة الالتقاط والوضع ، يجب أن تفهم المعلمات الأساسية لآلة التنسيب ؛
2. قبل تشغيل آلة الالتقاط والوضع ، يجب على المشغل إجراء فحص شامل للآلة.
3. وفقًا لتسلسل عملية التمهيد لتنفيذ آلة Pick and Place ، يجب أن يكون هناك تعليمات مفصلة لتشغيل الماكينة ؛
4. من الضروري إجراء أعمال الصيانة الدورية واستكشاف الأخطاء وإصلاحها على ماكينة Pick and Place في الوقت المناسب.
الخدمات اللوجستية والتسليم:
| المواصلات: | عن طريق البحر / القطار / الطائرة |
| التعبئة: | صندوق خشبي مع حزمة فراغ |
| المهلة: | أربعة أسابيع بعد الدفع |
معلومات الشركة:
شنتشن ETON أتمتة المعدات المحدودة.هي شركة رائدة في تصنيع آلة الالتقاط والمكان الأوتوماتيكية عالية السرعة التي تركز على "استهلاك منخفض عالي الكفاءة" في الكلمة ، وفي الوقت نفسه تعتبر ETON أيضًا أكبر مصنع للتكنولوجيا الفائقة في الصين مع قدرة قوية على التصميم والبحث والتطوير والتصنيع والمبيعات والخدمة ، وتم تصنيفها على أنها "شركة Shenzhen للتكنولوجيا الفائقة" "مؤسسة التكنولوجيا الفائقة في الصين" "شركة Shenzhen top brand" "جائزة الابتكار التكنولوجي لعام 2015 LED" "The 4العاشر جائزة الصين للابتكار الأول لمصابيح LED "جائزة المساهمة الخاصة للصناعة" "مؤسسة مزدوجة ناعمة" إلخ.
تقود التكنولوجيا المتقدمة والابتكار ETON ثورة السوق بسرعة ، وتحصل على عدد من تقنيات الملكية الفكرية ، بما في ذلك 9 براءات اختراع ، و 12 حقوق نشر برمجية ، علاوة على ذلك ، ابتكرت ETON أسرع آلة انتقاء وتثبيت تلقائية بسرعة 170000CPH ، مما يوفر الكثير من العمالة ومساحة الإنتاج ، حصلت على حصة سوقية كبيرة في الولايات المتحدة الأمريكية ، كوريا ، الهند ، ألمانيا ، EYPT ، تركيا ، VIENAM ، تونس ، تايلاند أكثر من 20 دولة.
