تفاصيل المنتج:
شروط الدفع والشحن:
|
| طبّقت إلى: | smt خط الانتاج | pcb حجم: | 80 * 50 مم ---- 1500 * 350 مم |
|---|---|---|---|
| الممسحة زاوية: | 60 ° / 55 ° / 45 ° | تحكم طريقة: | مراقبة الكمبيوتر |
| وزن الجهاز: | تقريبا: 1800Kg | اسم: | طابعة استنسل |
| تسليط الضوء: | smt اختيار مكان آلة,smt اختيار ومكان المعدات |
||

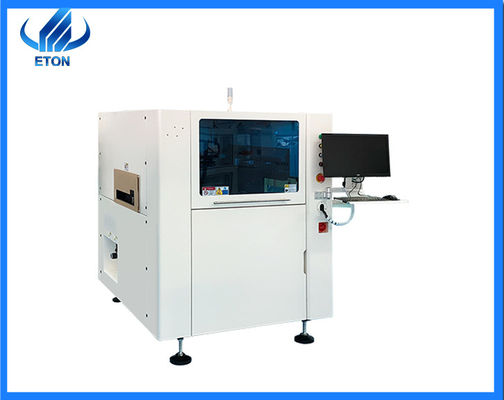

ET-F1500 طابعة الاستنسل التلقائي
تتم طباعة لصق جندى على منصات المكونات على الركيزة. ومع ذلك ، فإن سطح الجهاز أدق وأدق على نحو متزايد ، وبالتالي فإن تصميم الركيزة الدائرة جيد وصغير في المقابل. لذلك ، فإن طباعة عجينة اللحام يجب أن تحسن بشكل كبير من دقتها وأدائها. تتحول معظم الشركات المصنعة للمنتجات الإلكترونية في السوق إلى طابعات لصق لحام أوتوماتيكية أو أوتوماتيكية بالكامل لإنتاج منتجات SMT.
ET-F1500 هي طابعة استنسل أوتوماتيكية
ET-F1500 مناسب لخط إنتاج smt ، إنه أقصى حجم لكلور ثنائي الفينيل متعدد الكلور هو 1500 * 350 مم ، ومناسب لمعظم منتجات ثنائي الفينيل متعدد الكلور.
المقياس التقني
| وحدة | ET-F1500 |
| حجم إطارات الشاشة | 1100 * 300 مم --- 1800 * 750 مم |
| حجم الكلور | 80 * 50 مم ---- 1500 * 350 مم |
| سرعة النقل | ماكس 1500 ملليمتر / ثانية للبرمجة |
| نظام دعم ثنائي الفينيل متعدد الكلور | دبوس المغناطيسي / أعلى أسفل الجدول تعديل / supportblock باليد |
| الممسحة السرعة | 6 ~ 200MM / ثانية |
| الممسحة زاوية | 60 ° / 55 ° / 45 ° |
| نظام التنظيف | جاف ، رطب ، فراغ (قابل للبرمجة) |
| كرر دقة الموقف | ± 0.015mm |
| الهواء المطلوبة | 4.5 ~ 6 كجم / سم 2 |
| مدخلات الطاقة | AC: 220 ± 10 ٪ ، 50 / 60HZ 1Φ 3KW |
| طريقة التحكم | التحكم في الكمبيوتر |
| أبعاد الآلة | 2500 (L) X1200 (W) X1500 (H) ملم |
| وزن الجهاز | تقريبا: 1800Kg |
بناء
1. محاذاة الرسم
من خلال عدسة الكاميرا لآلة طباعة عجينة اللحام الأوتوماتيكية ، يتم توسيط نقاط التموضع البصري للركيزة والاستنسل على منضدة العمل ، ثم يتم ضبط الركيزة والشبكة الفولاذية بدقة ، بحيث يكون نمط وسادة الركيزة وفتحة الاستنسل نمط يتزامن تماما. .
2.Squeege زاوية
كلما كانت الزاوية بين الكاشطة والاستنسل أصغر ، كلما زاد الضغط النزولي ، ومن السهل حقن معجون اللحام في الشبكة ، ولكن من السهل أيضًا الضغط على معجون اللحام بالضغط على السطح السفلي للاستنسل. ، مما تسبب في لصق جندى لعصا. عموما 45 ~ 60 درجة هي أفضل زاوية الضغط.
يمكن أن تكون زاوية الضغط HT-F1500 bev 45 ° و 55 ° و 60 °.
التعبئة والتسليم
معبأة الآلات لدينا في الحالات خشبية والفراغ ، بالإضافة إلى الحبل والوقوف.
بشكل عام ، سوف نقدم آلة في غضون أربعة أسابيع من الدفع. بشكل رئيسي عن طريق الشحن البحري ، أيضا ، ذلك يعتمد على العملاء.
عملاء
لقد قمنا بتصدير الماكينة إلى بلدان مختلفة ، مثل الهند ومصر وكوريا وتركيا والبرازيل ، إلخ.
مثل FSL ، ETI ، KONKA ، OPPLE ، MLS هم عملائنا. في الهند مثل RK ، Surya ، skyquad هم عملائنا.
شهادات
نحن تصنيع التكنولوجيا الفائقة مع CCC ، CE ، SIRA. وحصلنا على عدد من تقنيات الملكية الفكرية ، بما في ذلك 9 براءات اختراع ، 112 براءة اختراع pratical ، 12 حقوق طبع ونشر برامج.
