تفاصيل المنتج:
شروط الدفع والشحن:
|
| وزن: | 1200 كجم | الكاميرا المرئية: | مجموعتان من الكاميرات المستوردة |
|---|---|---|---|
| سرعة: | 40000 CPH | اسم: | آلة التقطيع والمكان |
| حجم ثنائي الفينيل متعدد الكلور: | 500 * 350 مم | البعد: | 1650 * 1200 * 1570 ملم |
| رؤساء: | 8 قطع | مغذيات: | 30 قطعة |
| تسليط الضوء: | أدى ارتفاع سرعة آلة تصاعد,آلة التجميع سمت |
||

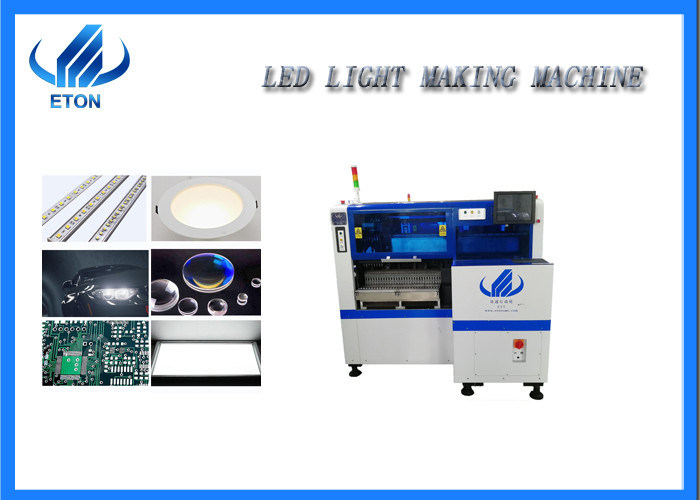

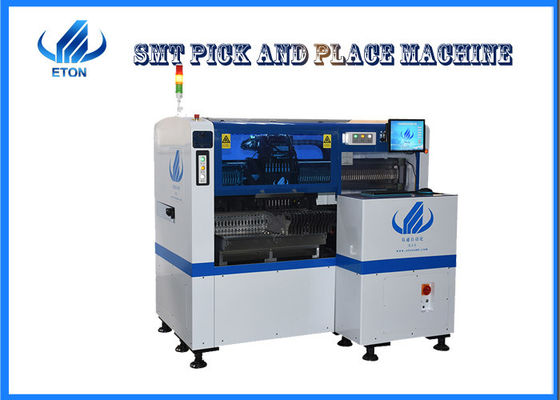

آلة اختيار ووضع SMT ذات المحرك الخطي المغنطيسي الأوتوماتيكي
تفاصيل
محرك سيرفو اقتصادي جديد ، آلة انتقاء ووضع متعددة الوظائف عالية السرعة ، 8 رؤوس تثبيت ، ثمانية فوهة شفط للاختيار في نفس الوقت ، باستخدام محاذاة بصرية للكاميرا المستوردة ، تصحيح MARK ، تحسين استقرار SMT ، الدقة واللصق على أقصى وضع المعدل ، سرعة التصحيح القصوى هي 40000CPH ، لديها تقنية براءة اختراع حصرية: نظام تغذية المغذي الإلكتروني ، نظام إعادة تحميل المواد بشكل أسرع وأكثر دقة ، بدون توقف ، توفير تكلفة الوقت والتكلفة الاصطناعية.الحجم الأقصى لثنائي الفينيل متعدد الكلور هو 500 * 350 مم
طلب
مكونات التركيب: LED ، المكثفات ، المقاومات ،
IC ، مكونات على شكل ، إلخ.
التطبيق: سائق الطاقة ، لوحة كهربائية ، عدسة ، لمبة خطية ، الأجهزة المنزلية إلخ.
الميزات
1. آلة انتقاء و مكان متعددة الوظائف ذات محرك خطي manetic ذات وحدة واحدة
2. تركيب المكونات: LED ، المكثفات ، المقاومات ، IC ، المكونات المشكلة ، إلخ.
3. التطبيق: سائق الطاقة ، اللوحة الكهربائية ، العدسة ، المصباح الخطي ، الأجهزة المنزلية ، إلخ.
4. المكون: الحجم الأدنى 0402 الحد الأقصى للارتفاع 36 مم.
تكنولوجيا حاصلة على براءة اختراع
1. نظام تغذية المغذي الإلكتروني: مستقر عالي ،
2. تحديد رحلة محاذاة الرؤية ، تصحيح العلامة: دقة عالية
3. وظيفة إعادة تحميل المواد بدون توقف: سرعة عالية
4. التحسين التلقائي بعد إنشاء الإحداثيات ، إلخ.
| آلة انتقاء ووضع HT-E5S | ||
| ثنائي الفينيل متعدد الكلور | عرض طول ثنائي الفينيل متعدد الكلور | الحد الأقصى: 500 * 350 مم الحد الأدنى: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 ~ 3 مم | |
| لقط ثنائي الفينيل متعدد الكلور | لقط كهربائي + ضغط هوائي قابل للتعديل | |
| وضع التركيب |
مجموعة للقطف ومنفصلة للوضع منفصل عن الانتقاء ومنفصل عن الوضع
|
|
| نظام التشغيل | النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل | |
| عرض | شاشة LED | |
|
رؤية النظام |
كاميرا بصرية |
مجموعتان من الكاميرات المستوردة رؤية ل ID3ntification الرحلة وتصحيح العلامة |
| دقة التركيب | 0.02 مم | |
| اعالي الجبال | <36 ملم | |
| اتجاه الإرسال | فردي (من اليسار إلى اليمين أو من اليمين إلى اليسار) | |
| طريق خاص | محرك خطي مغناطيسي متطور + محرك سيرفو | |
| نظام التغذية | محطة المغذيات | 30 قطعة |
| فوهات | 8 قطع | |
| طريقة التغذية | مغذي كهربائي بمحرك مزدوج | |
شركاؤنا
تقود التكنولوجيا المتقدمة والابتكار ETON ثورة السوق بسرعة ، وتحصل على عدد من تقنيات الملكية الفكرية ، بما في ذلك 9 براءات اختراع ، و 112 براءة اختراع عملية ، و 12 حقوق نشر برمجية ، مما يوفر الكثير من العمالة ومساحة الإنتاج ، وحصلت على حصة سوقية كبيرة في الولايات المتحدة الأمريكية ، كوريا ، الهند ، ألمانيا ، مصر ، تركيا ، فيتنام ، تونس ، تايلاند أكثر من 20 دولة.
انتباه
1. قبل استخدام آلة الالتقاط والوضع ، يجب أن تفهم المعلمات الأساسية لآلة التنسيب ؛
2. قبل تشغيل آلة الالتقاط والوضع ، يجب على المشغل إجراء فحص شامل للآلة.
3. وفقًا لتسلسل عملية التمهيد لتنفيذ آلة Pick and Place ، يجب أن يكون هناك تعليمات مفصلة لتشغيل الماكينة ؛
4. من الضروري إجراء أعمال الصيانة واستكشاف الأخطاء وإصلاحها بشكل منتظم لآلة Pick and Place في الوقت المناسب.
ملاحظات:
1.شروط الدفع: إيداع 30٪ مقدمًا ، يجب دفع الرصيد 70٪ قبل الشحن عن طريق T / T.
2-وقت التسليم: 30 يوما بعد الإيداع.
3. الضمان: 1 سنة. (بما في ذلك قطع الغيار)
