تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة التقطيع والمكان | طول: | 2550 ملم |
|---|---|---|---|
| عرض: | 1650 ملم | ارتفاع: | 1550 ملم |
| الوزن الكلي: | 1700 كجم | نظام: | ويندوز 7 |
| البرمجيات: | البحث والتطوير بشكل مستقل | جهاز الإدخال: | فأرة لوحة المفاتيح |
| تسليط الضوء: | آلة تصاعد SMT مغذي كهربائي,آلة تركيب SMT لعدسة الكاميرا,2550mm LED Pick And Place Machine |
||

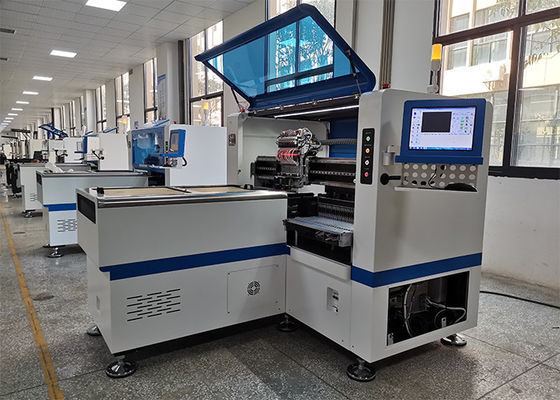

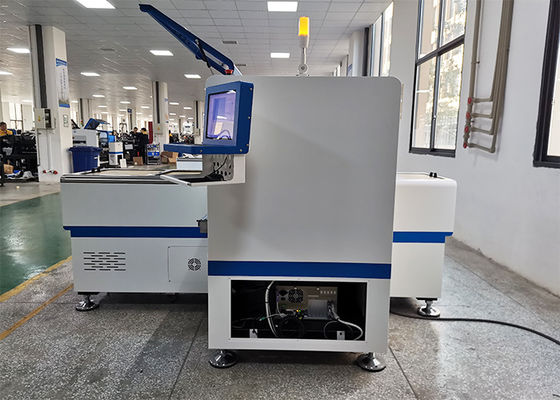

المغذي الكهربائي مارك الكاميرا 45000CPH LED عدسة اختيار ووضع آلة
وصف المنتج
| 1. أثناء إنتاج مجموعة متنوعة من PCBA ، يمكنها أيضًا تركيب العدسات ، IC ومكونات مختلفة ذات أشكال خاصة. نطاق مكونات التركيب الأدنى هو 0402 ، أقصى مدى لمكونات التثبيت هو 15mm ، وأقصى عرض للمكونات هو 17mm ، يمكن أن تصل الطاقة الإنتاجية إلى 45000 CPH (أفضل الظروف لدينا). |
|
2. الحد الأقصى لطول ناقل الحركة بقضيب التوجيه هو 1200 مم ، مما يعني أنه يمكن لصق هذا النموذج بمنتجات مختلفة ، تتراوح من 100 * 100 لمبة PCB إلى 1200 * 500 مم LED لأنبوب PCB. |
|
3. تحتوي المجموعة أحادية الوضع على 12 فوهة شفط و 28 وحدة تغذية ، ويتم التحكم في كل رأس بواسطة محرك مؤازر ، ويعمل الاثنان معًا.يمكن تركيب لوحات ثنائي الفينيل متعدد الكلور بزوايا مختلفة ، مثل الحالة الدائرية للمصابيح |
|
4. تكنولوجيا براءة اختراع حصرية نظام تغذية المغذي الإلكتروني تحديد رحلة محاذاة الرؤية ، تصحيح العلامة وظيفة إعادة تحميل المواد بدون توقف
|
ميزة
1. يدخل المحور x ويخرج من لوحة PCB ويتم لصقه أثناء الدخول والخروج.إنها تعتمد محرك خطي ، محرك سيرفو ، محرك متدرج ، والذي يتميز بدقة أعلى وعمر خدمة أطول.
2. حدد تعريف الكاميرا ، امسح النقطة المرجعية للوحة PCB للتحضير لإعداد برنامج التثبيت ، وتحدد كاميرا تعريف الرحلة ما إذا كان هناك تسرب للمواد ، وذلك لضمان الدقة العالية للتركيب.
معامل
| حجم ثنائي الفينيل متعدد الكلور | الحد الأقصى: 1200 * 500 مم الحد الأدنى: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
| تحامل ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
| وضع التركيب | منفصل للالتقاط والانفصال للالتصاق |
| اعالي الجبال | ＜ 15 ملم |
| دقة التركيب | ± 0.04 مم |
| سرعة التركيب | 45000 CPH |
| مساحة المكونات | 0.2 مم |
تطبيق

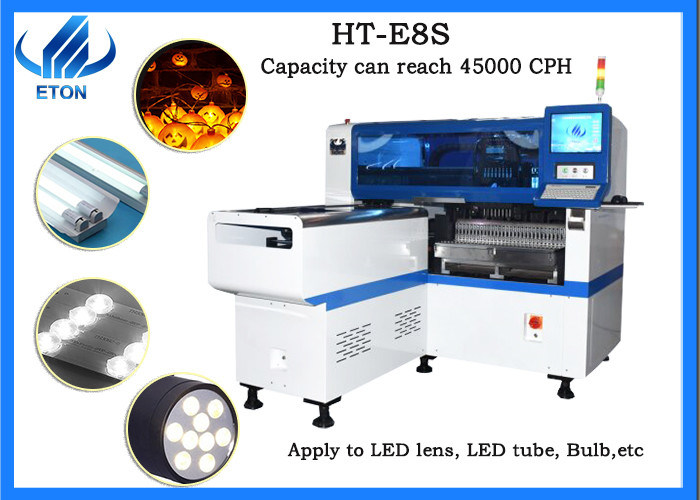

يمكن تصنيع طراز HT-E8S من العديد من المنتجات ، مثل المصباح ، مصباح اللوحة ، مصباح الشارع ، أنبوب المصباح ، شاشة العرض ، IC ، وما إلى ذلك طالما أنه يلبي طول لوحة PCB الخاصة به ، يمكن تلبية كل شيء في غضون 1.2 متر .بالطبع ، هناك أيضًا نماذج يمكن تخصيصها ، ويمكن أن يصل طول لوحة PCB إلى 1.5 متر.
ما العناصر التي تشكل عملية معالجة رقاقة SMT؟
1. طباعة لصق جندى:يتم فقدان معجون اللحام على وسادة PCB من خلال شبكة فولاذية للتحضير لحام المكونات.المعدات المطلوبة في هذه العملية هي آلة طباعة معجون اللحام ، والتي تنقسم إلى أوتوماتيكية بالكامل وشبه أوتوماتيكية.
2. التركيب.لتركيب أجزاء تجميع السطح بدقة في الموضع الثابت لثنائي الفينيل متعدد الكلور ، فإن المعدات المطلوبة في هذه الخطوة هي المركب.يقع المنتج خلف خط إنتاج التصحيح SMT.
3. لحام إنحسر.التأثير هو إذابة معجون اللحام بحيث يمكن ربط المكونات الموجودة على سطحه بلوحة PCB.يقع فرن إعادة التدفق المطلوب خلف المركب.الخطوة 4 هي تنظيف رقعة SMT.أولاً ، يجب تنظيف خبث اللحام الضار بجسم الإنسان الموجود على لوح اللحام المُجمَّع.آلة التنظيف المستخدمة هي هذا النوع من المعدات ، ولا يمكن إصلاح الموضع.
التعليمات
Q1: ما هو نطاق التطبيق لمنتجك؟
ج: تتمتع منتجاتنا بمزايا كبيرة في إنتاج برامج تشغيل مصابيح LED ومصدر الضوء.إذا كنت من مصنعي مصابيح LED أو تم تحويلك إلى هذه الصناعة ، فيمكننا تزويدك بمزيد من المعلومات.
Q2: هل حصلت على أي شهادات لمنتجاتك؟
ج: نعم ، لقد فازت آلتنا بالعديد من الشهادات ، مثل CCC و CE و Sira ، وقد فازت مؤسستنا بالجائزة الوطنية للتكنولوجيا الفائقة بسبب قوتها القوية في البحث والتطوير.
