تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم: | آلة التقطيع والمكان | طول: | 1200 ملم |
---|---|---|---|
عرض: | 1930 ملم | ارتفاع: | 1500 ملم |
نظام: | ويندوز 7 | البرمجيات: | البحث والتطوير بشكل مستقل |
عرض: | شاشة تعمل باللمس | جهاز الإدخال: | فأرة لوحة المفاتيح |

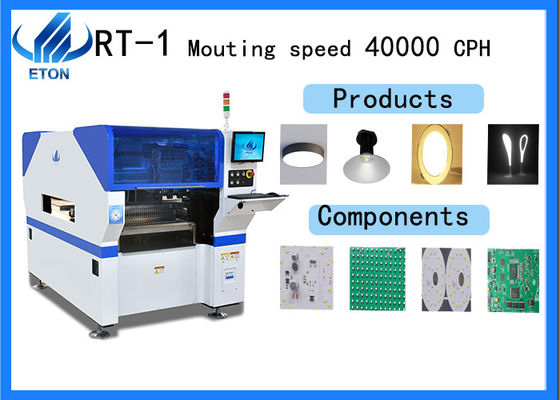

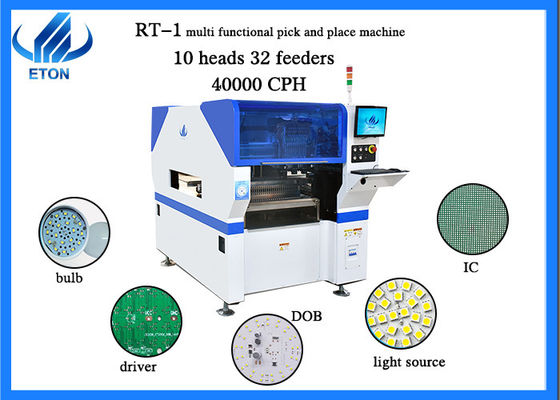

وحدة واحدة 40000CPH 10 رؤوس 32 مغذي لمبة صنع SMT آلة الالتقاط والمكان
وصف المنتج
1. RT-1 ،مجموعتان من الكاميرات ، محاذاة بصرية للتعرف على الرحلات ، وتصحيح العلاماتو التصحيحنطاق الدقةيمكن أن تكون صغيرة مثل± 0.04 مم.
2. الالسعر منخفض، لكنهناك العديد من المنتجات التي يمكن صنعها.هذا النموذج له10 رؤوسويمكن أن تكون مجهزة بـ10 فوهات شفط و 32المغذي.معظمها عبارة عن 8 فوهات شفط في السوق ، وبالتالي فإن تصميم 10 فوهات شفط هو الأكثر أهميةتصل الطاقة الإنتاجية المثالية لـ RT-1 إلى 40000 CPH.
3. الاستهلاك الطاقة 4kw.اليتم تعيين بيئة الاستخدام بين 20 - 26لتتناسب مع درجة حرارة العودة العادية لمعجون اللحام.يولد قضيب التوجيه الخطي والرأس مجالًا مغناطيسيًا لدعم حركة الرأس ذهابًا وإيابًا.المحرك سيرفو وزاوية المحركالتعاون مع بعضها البعض لتحسين دقة التركيب.
وصف ثنائي الفينيل متعدد الكلور
1. إنأكبر مقاسمن ثنائي الفينيل متعدد الكلور متعدد الاتجاهات هو450 * 350 ملمو الالحد الأدنى 80 * 80 مم.
2. السمك ثنائي الفينيل متعدد الكلوراللوحة بين0.1-6 ملم، وهو أكثر من كافٍ لصنع سمك ثنائي الفينيل متعدد الكلور القياسي في السوق ، ولكن عندما يكون أقل من 0.6 مم ، يجب دعمه بالتثبيت لأنه رقيق جدًا.
ميزة
1. مجموعة الوضع الفردي ، التحكم في النظام الفردي ، يمكن تطبيقها على مجموعة متنوعة من منتجات LED والمكونات الإلكترونية SMD. |
2. إنها مُجهزة ببراءة إختراع حصرية لشركة ETON ، مثل وظيفة التحسين الأوتوماتيكي ، والتي تعمل على تحسين مسار التواجد بعد البرمجة ، وذلك لجعل النقل والمسح والتركيب أسرع وأكثر دقة. |
3. يتم التحكم في رأس وذيل المغذي الإلكتروني بواسطة محرك واحد ، ويوفر محركان الطاقة. |
معامل
تحامل ثنائي الفينيل متعدد الكلور | هوائي |
اعالي الجبال | ≤15mm أو تخصيصها |
قوة | تيار متردد 380 فولت |
سرعة انتقال | ≤ 1000 مم / ثانية |
اتجاه الإرسال | يسار-يمين أو يمين-يسار |
مزود الهواء | 0.4-0.6 ميجا باسكال |
طريقة تحديد المواقع | بصري |
تحكم كهربائي | البحث والتطوير بشكل مستقل بواسطة ETON |
عملية معالجة رقاقة SMT
أولاً: طباعة معجون اللحام: يتم فقدان معجون اللحام على لوحة PCB من خلال شبكة الصلب.
ثانيًا: التنسيب.يتم تحقيق الوضع الصحيح للمكونات الإلكترونية من خلال فوهة الشفط وتغذية آلة التنسيب.
ثالثًا: لحام إعادة التدفق ، في فرن إعادة التدفق ، يتم تسخين معجون اللحام ، وصهره وتبريده لإصلاحه.
بناءً على الخطوات الثلاث المذكورة أعلاه ، يمكننا تزويدك بمخطط منتج كامل.
عرض الشركة
تأسست في عام 2011 ، ركزت Yitong على صناعة SMT لمدة عشر سنوات ، مع خبرة مهنية وغنية.في السنوات العشر الماضية ، حققنا ابتكارات مستمرة وحصلنا على إجمالي 133 براءة اختراع ، بما في ذلك البرامج والأجهزة.80٪ من مصانع SMT في الصين هم عملاؤنا ، ويتم تصدير منتجاتنا إلى أكثر من 20 دولة في الخارج.
التعليمات
Q1: ما هو الحد الأدنى من المكونات التي يمكن لصقها بواسطة RT-1 Mounter؟
ج: 0402 على ما يرام ، وأقصى مدى لعناصر التركيب 17 مم.
س 2: ما هي مزايا الخط الأوتوماتيكي بالكامل؟؟
ج: الخط الأوتوماتيكي الكامل يوفر العمالة ويسهل الإدارة والتحكم في البرنامج ويوفر وقت الإنتاج
