تفاصيل المنتج:
شروط الدفع والشحن:
|
| ماركة: | إتون | البعد: | 2700 * 2300 * 1550 مم |
|---|---|---|---|
| وزن: | 1700 كجم | عرض طول ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 1200 * 330 ملم الحد الأدنى: 100 * 100 ملم |
| تحامل ثنائي الفينيل متعدد الكلور: | ضغط هوائي قابل للتعديل | عدد محطات التغذية: | 68 قطعة |
| عدد الرؤوس: | 68 قطعة | طريقة التغذية: | مغذي كهربائي بمحرك مزدوج |
| وضع التركيب: | انتقاء المجموعة ووضع المجموعة | ||
| تسليط الضوء: | 6KW أدى ضوء الجمعية آلة,وضع smt أدى آلة التجمع الخفيفة,1700kg SMT انتقاء ووضع آلة |
||

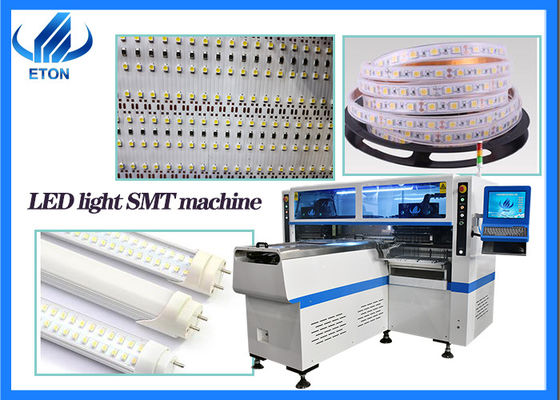

آلة تجميع الضوء LED الأوتوماتيكية عالية السرعة عالية الدقة SMT Pick and Place Machine
المعلمة الرئيسية للجهاز
| البعد: 2700 مم * 2300 مم * 1550 مم | |
| الوزن الكلي | 1700 كجم |
| عرض طول PCB | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
| لقط ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
| سرعة انتقال | > 500 مم / ثانية |
| ناقل الحركة | أقصى طول: 1200 مم |
| تكرار دقة التركيب | ± 0.02 مم |
| مساحة المكون | 0.5 مم |
| ارتفاع المكون | ≤5 ملم |
| عدد محطات التغذية | 68 قطعة |
| رقم الرأس | 68 قطعة |
| بيئة التشغيل | 23 ℃ ± 3 |
| استهلاك الطاقة | 6 كيلو واط |
| X ، Y ، Z طريقة محرك الأقراص | محرك خطي ويخدم المحرك |
ميزات الجهاز الرئيسية والجزء الرئيسي للآلة
1. HT-F9 مناسب للتركيب وحجم لوحة PCB هو 1200 * 330mm إلى 100 * 100mm.
2. HT-F9 مناسب للمنتجات ذات أنواع أقل من المكونات وترتيب بسيط للمكونات
3. يحتوي HT-F9 على خمس مجموعات من الكاميرات ، بما في ذلك:
2 فوهات الكاميرا القابلة للتعديل والتي يمكن أن تضبط تباعد الفوهة من خلال أخذ مركز الفوهة ；
2 كاميرا قابلة للتعديل للمغذي تقوم بضبط وحدة التغذية عن طريق أخذ الخط المركزي لمحطة التغذية ؛
1 كاميرا MARK لتركيب لوحة PCB عن طريق مسح نقاط MARK.
4. يحتوي HT-F9 على 68 قطعة من الفتحات و 68 قطعة من محطات التغذية بحيث تصل السعة المثلى إلى 250000 CPH.
5. يحتوي HT-F9 على أربع وحدات وأذرع مزدوجة يمكنها إنتاج أربعة أنواع مختلفة من المواد في نفس الوقت.
6. هذا هو أهم ما يميزه عن قدرة HT-F9 على الحفاظ على السرعة العالية والدقة العالية عندما يكون وضع التركيب مجموعة للاختيار والتجميع لوضعها.
حل خط SMT
HT-F9 كآلة اختيار ووضع احترافية عالية السرعة ، فهي مناسبة بشكل أساسي لتركيب حزام ضوء ناعم وأنبوب إضاءة وشاشة عرض.في خط إنتاج SMT بالكامل ، مع الأخذ في الاعتبار عوامل مثل السعر والتطبيق العملي ، نوصي بشكل أساسي بخط إنتاج شبه أوتوماتيكي.يشتمل خط الإنتاج شبه الأوتوماتيكي على طابعة استنسل نصف أوتوماتيكية وناقل وآلة الالتقاط والوضع وفرن إعادة التدفق.
الخدمة والتسليم
1. من قبل البيع إلى ما بعد البيع ، لدى ETON نظام خدمة ما بعد البيع الكامل
قبل البيع
يقوم أخصائي المبيعات بتحليل المعدات وخط الإنتاج للعملاء
قيد البيع
يتتبع البيع المتخصص حالة النقل في الوقت المناسب ، ويضمن وصول المعدات للعملاء في حالة جيدة
بعد البيع
لدى ETON فترة ضمان كاملة للماكينة لمدة عام واحد.
2. من أجل ضمان أن الآلة في حالة جيدة عند وصول المعدات إلى مصنع العميل ، فإننا نستخدم عبوات فراغية وعلبة خشبية.
RFQ
1.ما هو ملفخاصةفرقما بينخط أوتوماتيكي وشبه أوتوماتيكي؟
الاختلاف الكبير بين الخط الأوتوماتيكي والخط شبه الأوتوماتيكي هو السعر والعمالة.يحتاج الخط التلقائي إلى تكلفة أعلى ولكنه يوفر الكثير من تكلفة العمالة.عادة ما يكفي عامل واحد.على الرغم من أن الخط شبه الأوتوماتيكي يوفر التكلفة ، إلا أنه يحتاج إلى عاملين على الأقل.
2. هل تمتلك أجهزتك شهادات الجودة؟
نحن شركة ذات تقنية عالية مع CE و SIRA و CCC و ISO ولدينا العديد من براءات الاختراع التكنولوجية.لدينا أيضًا 11 عامًا من الخبرة في خط إنتاج SMT لمصباح LED.
3.هل يمكنك دعمالخط SMT كله؟
ج: نعم ، يمكننا توفير حل الخط الكامل بما في ذلك محمل ثنائي الفينيل متعدد الكلور وطابعة الاستنسل والناقل وآلة الالتقاط والوضع وفرن إعادة التدفق ومعدات الأتمتة الطرفية الأخرى.
4. ما هي مزايا شركتك؟
لدينا أكثر من عشر سنوات من الخبرة ، مع عدد كبير من براءات الاختراع ، والبحث والتطوير المستقل عن البرامج ، والبائع المحترف وخدمة ما بعد البيع الجيدة.
