تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم: | آلة التقطيع والمكان | عناصر: | رقائق الصمام ، المقاوم ، المكثف ، IC ، العدسة ، المكونات على شكل إلخ. |
---|---|---|---|
التطبيقات: | سائق الطاقة ، اللوحة الكهربائية ، العدسة ، لمبة DOB ، المصباح الخطي ، الأجهزة المنزلية إلخ. | نظام: | ويندوز 7 |
برمجة: | R & D بشكل مستقل بواسطة ETON | عدد الرؤوس: | 12 قطعة وحدة واحدة |
عدد محطات التغذية: | 28 قطعة وحدة واحدة | رقم الكاميرا: | مجموعتان من الكاميرات المستوردة |
طريقة التغذية: | مغذي كهربائي بمحرك مزدوج | ||
تسليط الضوء: | 12 آلة التقاط ووضع SMT للعدسات,آلة التقاط ووضع SMT الأوتوماتيكية,آلة الالتقاط والوضع 45000 CPH |

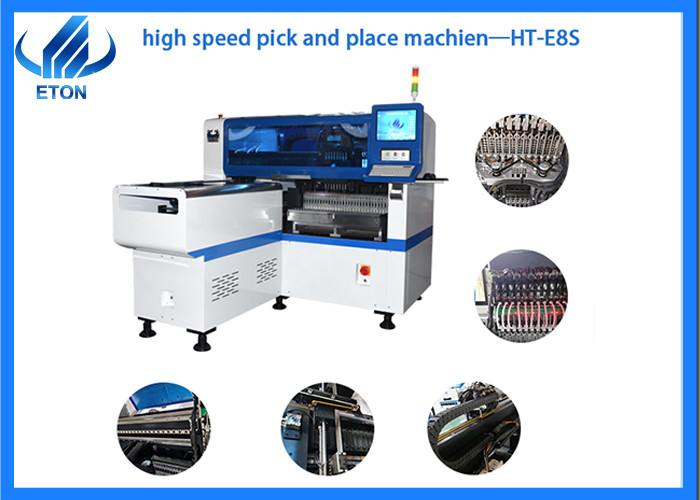

التلقائي عالية السرعة 45000CPH 12 رأس عدسة SMT اختيار ووضع آلة
المقياس التقني
البعد | 2550 مم * 1650 مم * 1550 مم |
الوزن الكلي | 1700 كجم |
عرض طول PCB | 1200 * 500 مم -100 * 100 مم |
سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
طريقة التغذية | مغذي كهربائي بمحرك مزدوج |
دقة التركيب | ± 0.04 مم |
ناقل الحركة | أقصى طول: 1200 مم |
سرعة انتقال | ≤ 1000 مم / ثانية |
مساحة المكون | 0.2 مم |
ارتفاع المكون | <15 مم (تغيير تلقائي) |
اتجاه الإرسال | كلا الاتجاهين (خيار) |
عدد محطات التغذية | 28 قطعة وحدة واحدة |
رقم الرأس | 12 قطعة وحدة واحدة |
بيئة التشغيل | 23 ℃ ± 3 |
استهلاك الطاقة | 4KW |
X ، Y ، Z طريقة محرك الأقراص | محرك خطي مغناطيسي متطور ومحرك خدمة |
المميزات
1.مناسب لمجموعة متنوعة من المنتجات: مصابيح LED ، إنارة الشوارع ، مصابيح الطاولة ، مصابيح السقف ، محرك الطاقة ، اللوحة الكهربائية ، العدسات ، شاشات العرض والمنتجات الخطية ، مثل أنبوب LED ، شريط مرن
2. مجموعة المكونات: رقائق الصمام ، المقاوم ، المكثف ، الدائرة المتكاملة ، العدسة ، المكونات المشكلة ، إلخ.
3. 12 قطعة من الرؤوس ، 28 قطعة من محطة التغذية ، سرعات تصل إلى 45000 CPH.
4. نظام تغذية المغذي الإلكتروني ، وتحديد رحلة محاذاة الرؤية ، وتصحيح العلامات ، ووظيفة إعادة تحميل المواد بدون توقف ، والتحسين التلقائي بعد إنشاء الإحداثيات.
5. هيكل الرأس عبارة عن بحث وتطوير مستقل بواسطة ETON ، الهيكل والمواد فريدة من نوعها.وإرتفاع التثبيت قابل للتعديل ، حتى 20 مم. يمكن تطبيقه على العديد من مكونات DOB العالية ولديها نطاق أوسع من التطبيقات.
6. المحور X / Y يستخدم محرك خطي مغناطيسي متطور ، والذي يتميز بدقة أعلى وسرعة أعلى.يتم التحكم في كل رأس للمحور Z بشكل مستقل بواسطة محرك مؤازر لضمان التركيب الدقيق.
7. التجديد التلقائي: إذا كان هناك مادة مفقودة أو رمي ، يمكن تجديد المواد أوتوماتيكيًا بالكامل لتوفير العمالة.
خط الإنتاج
بالنسبة لـ HT-E8S ، ندعم عادةً خط الإنتاج شبه الأوتوماتيكي ، لأنه أكثر مرونة ويوفر التكاليف والمساحة.
يشتمل خط الإنتاج شبه الأوتوماتيكي على 5 آلات ، ومجموعة واحدة من طابعة الاستنسل شبه الأوتوماتيكية ، ومجموعتين من ناقل أحادي السكة ، ومجموعة واحدة من آلة الالتقاط والمكان ، ومجموعة واحدة من فرن إعادة التدفق.
الآلات ذات الصلة SMT
نحن لا ندعم آلة الانتقاء والمكان فحسب ، بل نوفر أيضًا معدات الأتمتة الطرفية SMT ، مثل اللودر ، والتفريغ ، وطابعة الاستنسل ، والناقل ، والناقل الانتقالي ، وفرن إعادة التدفق وما إلى ذلك.
تقديم الشركة
تم تأسيس ETON في عام 2011 بخبرة تزيد عن 10 سنوات في آلة الالتقاط والمكان عالية السرعة.نحن أكبر مصنع للتكنولوجيا الفائقة في الصين مع قدرة قوية على التصميم وتصنيع البحث والتطوير والمبيعات والخدمات. "الكفاءة العالية" و "الجودة العالية" و "الاستقرار العالي" هي التكنولوجيا الأساسية لشركة ETON.
إتونيتم تصدير المنتجات إلى أكثر من 20 دولة ومنطقة في العالم ، مثل روسيا وكوريا الجنوبية وتركيا ومصر والبرازيل والهند ،
إلخ.
في الصين ، أكثر من 80٪ من المصانع الكبيرة المدرجة هم شركاؤنا.
قدرة إنتاج قوية ، لدى ETON أكثر من 50000 متر مربع من الحديقة الصناعية في مقاطعة Jiangxi ، وقدرة الماكينة أكثر من 50 وحدة / شهر
133 براءة اختراع وبراءات اختراع لتكنولوجيا الممتلكات ، بما في ذلك حصلنا على 9 براءات اختراع و 112 براءة اختراع عملية و 12 حقوق نشر برمجية.
