تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم: | SMD Chip Mounter ، SMT Pick and Place Machine ، SMT Chip Mounter | البعد (L * W * H): | 1200 * 1930 * 1500 مم |
---|---|---|---|
الوزن الكلي: | 2500 كجم | عرض طول ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 450 * 330 ملم الحد الأدنى: 80 * 80 ملم |
سمك ثنائي الفينيل متعدد الكلور: | 0.1-6 مم (إذا كان <0.6 مم بحاجة إلى تهزهز) | تحامل ثنائي الفينيل متعدد الكلور: | هوائي |
عدد محطات التغذية: | 64 قطعة | رقم الرأس: | 20 جهاز كمبيوتر شخصى |
سرعة التركيب: | 80000 كم / الساعة | عرض الشريط: | 24 مم ، 8 مم ، 12 مم |
تسليط الضوء: | شاشة عرض LED,آلة اختيار ووضع SMT,آلة اختيار ووضع SMT للإضاءة |

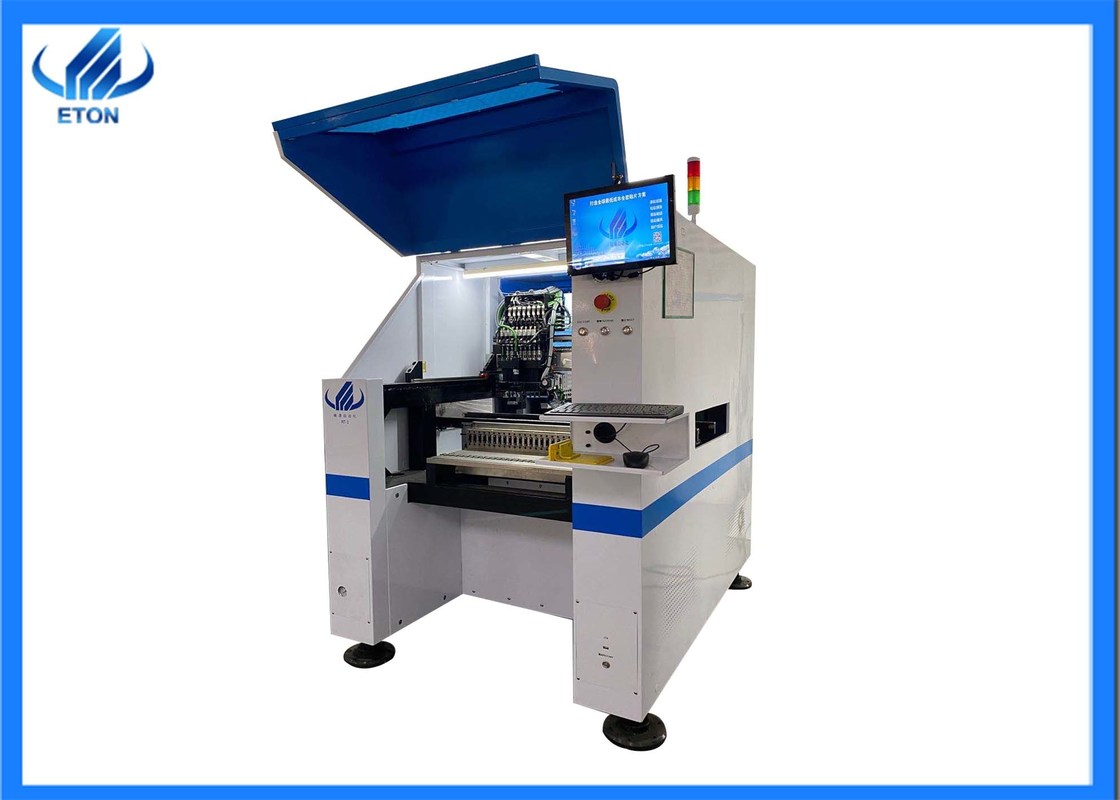

شاشة LED عالية السرعة آلة وضع SMT 80000CPH
ميزات الجهاز الرئيسية
RT-2 يمكن أن تنتج منتجين مختلفين في نفس الوقت بسعة عالية
يحتوي RT-2 على 4 مجموعات من الكاميرات لتحقيق تحديد الرحلة وتصحيح العلامة
يكافئ RT-2 جهازي RT-1 والنسخة المحسنة من RT-1.
يمكن لـ RT-2 تحقيق مجموعة للاختيار والفصل عن المكان ، وفصلها عن مكانها وفصلها عن مكانها.
يمكن لـ RT-2 تركيب جميع أنواع الإنتاج: الإضاءة (مصابيح LED ، الأنابيب ، مصباح اللوحة ، إنارة الشوارع ، الشريط المرن) ، الأجهزة المنزلية ، محرك الطاقة وما إلى ذلك.
المعلمة الرئيسية للجهاز
طول | 1200 ملم |
عرض | 1930 ملم |
ارتفاع | 1500 ملم |
الوزن الكلي | 2500 كجم |
عرض طول PCB |
ضعف الجانب ، مسار مزدوج: الحد الأقصى: 450 * 300 مم الحد الأدنى: 80 * 80 مم |
جانب واحد ، مسار واحد: الحد الأقصى: 450 * 540 ملم الحد الأدنى: 80 * 80 ملم |
|
سمك ثنائي الفينيل متعدد الكلور | 0.1-6 مم (إذا كان <0.6 مم بحاجة إلى تهزهز) |
عدد محطات التغذية | 64 قطعة |
رقم الرأس | 20 قطعة |
بيئة التشغيل | 23℃ ±3℃ |
استهلاك الطاقة | 6 كيلو واط |
X ، Y ، Z طريقة محرك الأقراص | محرك خطي مغناطيسي متطور ومحرك خدمة |
طريقة التغذية |
مغذي كهربائي بمحرك مزدوج |

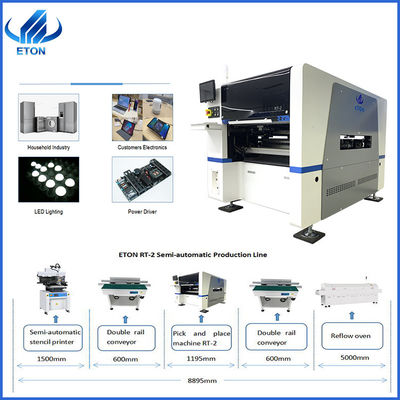

عملية إنتاج شاشة LED
عملية إنتاج SMT | ||
معالجة | خطوة. | تفاصيل |
الخطوة 1 | لصق جندى الطباعة | قم بتشغيل طابعة الاستنسل لطباعة معجون اللحام على PCB |
الخطوة 2 | تصاعد الجزء | سيتم إرسال لوحة PCB التي تم تنظيفها باستخدام معجون اللحام إلى آلة الالتقاط والوضع للتركيب التلقائي ، وستقوم آلة الالتقاط والوضع تلقائيًا باختيار المكونات ووضعها على PCB |
الخطوه 3 | إنحسر لحام | يتم تثبيت لوحة PCB بمكونات يتم إرسالها إلى فرن إعادة التدفق ، وسوف يقوم فرن إعادة التدفق بتسخين المكونات ولحامها باستخدام معجون اللحام على PCB. |
الخطوة 4 | اختبارات | تحقق مما إذا كان PCBA غير محاذٍ أو متحرك. |
ملاحظة: في خط إنتاج smt ، يجب تثبيت لوحة PCB للعرض على الجانبين: جانب واحد هو جانب IC ، والجانب الآخر هو جانب رقاقة LED. أثناء عملية التثبيت ، يجب تثبيت جانب IC أولاً ، ثم تثبيت جانب رقاقة LED. لذلك ، يجب تركيب لوحة ثنائي الفينيل متعدد الكلور الخاصة بالشاشة مرتين وإدخالها في عملية لحام إعادة التدفق مرتين |
التعليمات
(1) هل من الصعب استخدام الجهاز؟
الجهاز ذكي للغاية وسهل التشغيل ، مثل الهاتف الذكي ، كما أن البرنامج من صنع شركتنا.حوالي 3-5 أيام يمكنك العمل.
(2) كيف هو النقل؟
عن طريق البحر ، عن طريق النقل الجوي والبري.
(3) هل يمكننا تخصيص الجهاز؟
بالطبع ، يمكن تخصيص جميع أجهزتنا.
(4) ما هي شروط الدفع؟ماذا عن مصطلح التجارة؟
T / T ، L / C على ما يرام.30٪ دفع مقدما ، الرصيد قبل الشحن.يمكنك اختيار EXW Shenzhen.
(5) هل يمكنك تقديم حل كامل الخط؟
نعم ، نستطيع ، يمكننا توريد خط SMT وبعض خطوط إنتاج LED.
