تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | أدى اختيار ووضع الجهاز | ماكس حجم ثنائي الفينيل متعدد الكلور: | 500 * 300 مم |
---|---|---|---|
تحامل ثنائي الفينيل متعدد الكلور: | تحامل الاسطوانة ، عرض المسار قابل للتعديل | رقم الكاميرا: | 4 جهاز كمبيوتر شخصى |
عدد الرؤوس: | 20 جهاز كمبيوتر شخصى | مجموعة المكونات: | حزم 0201-10mm و ic إلخ |

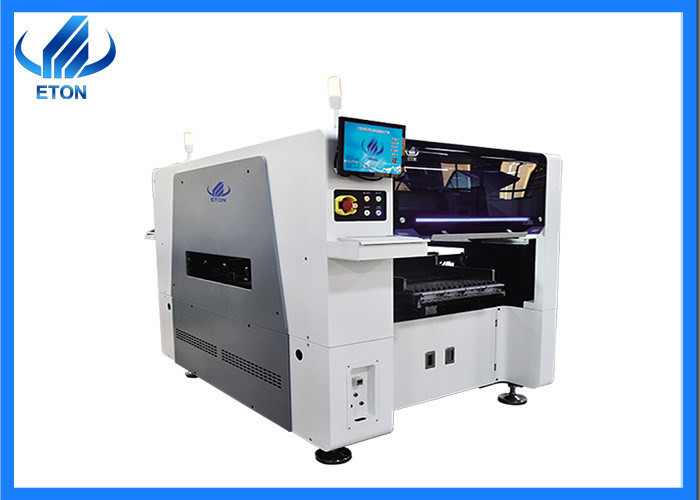

آلة تصنيع إنارة الشوارع LED 90000CPH
مقدمة
يُعرف أيضًا باسم "آلة التركيب" ، "نظام التثبيت السطحي" (نظام التثبيت السطحي) ، في خط الإنتاج ، تم تكوينه بعد موزع الغراء أو آلة طباعة الشاشة ، عن طريق تحريك رأس التنسيب لتركيب مكونات تثبيت السطح بدقة.جهاز موضوع على لوحة PCB.مقسمة إلى قسمين يدوي وآلي.
مبدأ العمل
يمكن لآلة التنسيب أن تعلق وتلحم المكونات المثبتة على السطح مباشرة في الموضع المحدد دون حفر ثقوب إدخال على لوحة الطباعة ، والتي يمكن وصفها على أنها منتج آخر للأتمتة الصناعية.تتكون آلة التنسيب بشكل أساسي من رأس وضع وعدسة ثابتة.أولاً ، يمسك رأس التثبيت الفوهة ويمتص المكونات الموجودة في الموضع المقابل لثنائي الفينيل متعدد الكلور وفقًا لنوع العبوة ورقم المكون والمعلمات الأخرى لمكونات التنسيب المستوردة ؛ثانيًا ، ثابت تكتشف العدسة مكونات الالتقاط وتحددها وتضبطها وفقًا لبرنامج معالجة الرؤية ؛أخيرًا ، يقوم رأس التنسيب بتركيب المكونات في المواضع المقابلة على لوحة PCB
إجراءات التشغيل
1. التحضير قبل التنسيب ، مثل: إعداد مستندات عملية المنتج ، وإعداد تفاصيل وضع المنتج ، وإعداد وحدات التغذية التي تفي بمواصفات المكونات ؛
2. قم بتمهيد آلة التثبيت: ابدأ تشغيل الماكينة وفقًا لإجراءات التشغيل الفنية لسلامة المعدات ، وانتبه للتحقق مما إذا كان ضغط الهواء للآلة يلبي المتطلبات.اضبط عرض المسار وفقًا لعرض لوحة PCB ؛
3. البرمجة عبر الإنترنت
4. قم بتثبيت وحدة التغذية
5. عمل صور بصرية للعلامات الإيمانية والمكونات.
6. لصق المحاكمة
7. الإنتاج الضخم
8. التفتيش
معامل
البعد (L * W * H) | 2317 * 1376 * 1762 مم |
الوزن الكلي | 1700 كجم |
عرض طول PCB |
الحد الأقصى: (ثنائي الفينيل متعدد الكلور) 500 * 450 مم ؛ (ثنائي الفينيل متعدد الكلور) 500 * 300 مم الحد الأدنى: 50 * 50 مم |
سمك ثنائي الفينيل متعدد الكلور | 0.5-4.5 ملم |
لقط ثنائي الفينيل متعدد الكلور | تحامل الاسطوانة ، عرض المسار قابل للتعديل |
عدد محطات التغذية | 32 قطعة |
رقم الرأس | 20 قطعة |
سرعة التركيب | 90000 CPH |
قوة | تيار متردد 380 فولت |
بيئة التشغيل | 6 كيلو واط |
سمة من سمات آلة الانتقاء والمكان
1. آلة التنسيب عالية السرعة ،يمكن تركيب 0201 مكونات ،
2. هذه آلة متعددة الوظائف مع وحدة مزدوجة ،إجمالي 20 رأسًا ، كل جزء 10 رأس ، يمكن أن ينتج نوعين من المنتجات في نفس الوقت.
3. المحور X عبارة عن محرك بطانة مغناطيسي ، المحور Y والمحور Z هو محرك مؤازر ، أداء جيد للغاية ودقة عالية.
4. إنها ذكية ، يمكنها إنتاج أنواع مختلفة من ضوء LED واللوح الكهربائي ، مثللمبة ، لوحة ، أسفل-الضوء ، إنارة الشوارع ، سائق الطاقة ، اللوحات الإلكترونية الأخرى ، إلخ
5. دقتها العالية (الدقة) ، تطبق رo رقائق LED ، مقاوم ، مكثف ، IC ، مكونات على شكلإلخ.
6. إنه مرتفع-آلة السرعة ، السرعة المثلى هي 90000CPH
لماذا أخترتنا؟
الحزمة والتسليم
التعليمات
1. هل تقدمون آلة نقل ثنائي الفينيل متعدد الكلور؟
ج: نعم ، نحن نوفر آلة خط SMT كاملة ، مثل الناقل ، وآلة الالتقاط والمكان ، وآلة فرن إعادة التدفق ، وما إلى ذلك.
2. هل آلة طابعة الاستنسل الأوتوماتيكية هذه مناسبة لطباعة لوحة قيادة الإضاءة؟
ج: نعم ، آلة طابعة الاستنسل الأوتوماتيكية هذه عالية الدقة للغاية ، ومناسبة لحجم ثنائي الفينيل متعدد الكلور الأقصى هو 400 * 340 مم ، وتصل دقة الطباعة إلى 0.025 مم.
3. ما هو هذا الجهاز الضمان؟وماذا عن خدمة ما بعد البيع؟
ج: نحن نقدم ضمانًا لمدة سنة واحدة ، أثناء الضمان ، أي أجزاء تحتاج إلى الإصلاح والاستبدال ستكون مجانية.وسوف ندعم تثبيت الماكينة والتدريب عليها عبر الإنترنت ، وأيضًا دعم الجهاز للتحكم عن بعد ، وستكون الآلة سهلة التشغيل للغاية.
4. أريد إنتاج شاشة LED ، هل جهازك مناسب لإنتاج هذا المنتج؟
ج: نعم ، يمكننا توفير خط SMT كامل لتصنيع شاشات العرض LED ، بما في ذلك آلة طابعة الاستنسل ، وآلة الالتقاط والمكان ، وآلة فرن إعادة التدفق ، وآلة النقل ، إلخ
5. ليس لدينا أي خبرة في تشغيل الآلة ، هل من الصعب تشغيلها؟
ج: آلتنا سهلة للغاية!واجهة سهلة بين الإنسان والآلة ، بسيطة وسهلة التعلم ، يمكن للمشغل التحكم في الماكينة في غضون أيام قليلة من التدريب.
6. أنا من الهند ، هل يمكنني الدفع بالروبية الهندية؟
ج: آسف ، هذا الطلب يدعم الدفع فقط بالدولار الأمريكي أو اليوان الصيني.ونحن ندعم أيضًا الدفع عن طريق Alibaba مباشرة.
