تفاصيل المنتج:
شروط الدفع والشحن:
|
| ضمان: | سنة واحدة | اسم: | آلة التقطيع والمكان |
|---|---|---|---|
| البعد: | 2154 * 1376 * 1762 ملم | سمك ثنائي الفينيل متعدد الكلور: | 0.5-4.5 ملم |
| تحامل ثنائي الفينيل متعدد الكلور: | مشبك اسطوانة ، عرض مسار قابل للتعديل | برمجة: | البحث والتطوير بشكل مستقل |
| رقم الكاميرا: | 2 مجموعات | عدد الرؤوس: | 10 قطع |
| سرعة التركيب: | 40000 ميل في الساعة |

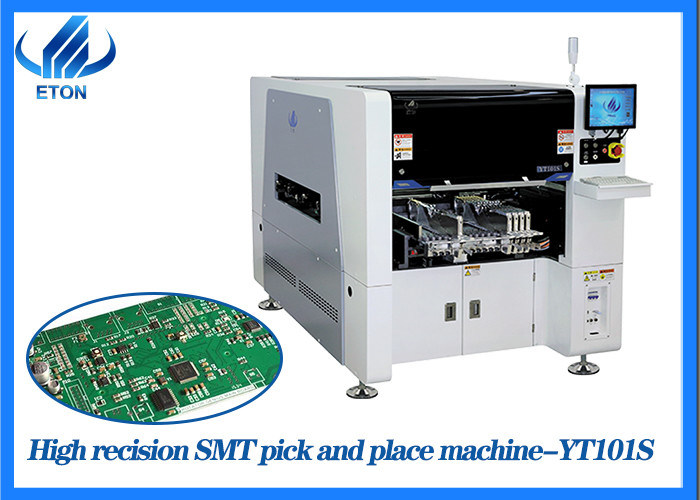

40000CPH 10heads مصباح LED يجعل آلة SMT Pick and Place
Fالميزات
(1) يبرز الجهاز
رأس متعدد الوحدات عالي السرعة: استخدم رأسًا متعدد الوحدات عالي السرعة ، يطبق على رقاقة صغيرة جدًا 0201 ~ 40 * 40 مم ، مجموعة مكونات أوسع.
كاميرا رؤية طيران جديدة تمامًا: تحسين أداء التعرف ، وحجم يصل إلى 40 مم * 40 مم تنطبق على BGA أو CSP وما إلى ذلك.
جهاز استشعار الفراغ: كل رأس وضع مع وظيفة الكشف المستقلة ، مما يحسن من ثبات الجهاز وموثوقية المنتج.
قدرة فائقة السرعة: اعتماد محرك خطي مغناطيسي متطور ونظام مؤازر ورأس معياري متعدد الوظائف ، زادت السعة بنسبة 25٪ مقارنة بالآلة التقليدية ، ووصلت سرعة التنسيب المثلى إلى 40000 CPH.
(2) إنتاج مرن
كاميرا التعرف على رؤية الطيران الثابتة (اختياري): يمكن استخدام المكونات التي يقل حجمها عن 40 * 40 مم أو ارتفاعها أقل من 20 مم لتحديد السرعة العالية والدقة العالية ، ودعم وحدة تغذية علبة IC (الخيار).
وحدة التغذية الكهربائية الذكية: تدعم وحدة تغذية بكرة الشريط الكهربائية الذكية ذات الرأس المزدوج من سلسلة YT عن طريق التصحيح البصري لموضع التغذية للمكون ، ويمكنها تحقيق تغذية مستقرة ودقيقة وعالية السرعة.
(3) موثوقية عالية
رأس وضع عالي الدقة جديد تمامًا مطور ذاتيًا
تلتقط كاميرا رؤية طيران الرأس عالية السرعة صورة التنسيب
وفقًا لذلك ، قم بتحسين سرعة ودقة التنسيب. يعتمد رأس التنسيب كشف الفراغ المستقل ، مما يحسن أداء الموضع.
البرمجة خارج الخط ، وفر وقت دورة التغيير.
وظيفة التعلم الذكي للبرمجيات ووظيفة التحسين التلقائي.
المقياس التقني
| نموذج | YT 101S |
| حجم ثنائي الفينيل متعدد الكلور |
الحجم الأقصى: 500 * 350 مم حجم دقيقة: 50 * 50 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-4.5 ملم |
| لقط ثنائي الفينيل متعدد الكلور | تحامل الاسطوانة ، عرض المسار قابل للتعديل |
| سكة حديدية | السكة 1 ثابتة |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| نظام إدارة الإنتاج MES | حسب الطلب (خيار) |
| البرمجة خارج الخط | متوفرة |
| رقم الكاميرا | 2 مجموعة (كاميرا رقمية) |
| رئيس عنصر التعرف على رؤية الطيران | |
| محاذاة الرؤية + تصحيح العلامات | |
| كرر الدقة | ± 0.02 مم |
| اعالي الجبال | ≦20 ملم |
| سرعة التركيب | 40000 CPH (السرعة المثلى) |
| مجموعة المكونات | حزم 0201-40 * 40 مم دقيقة و IC إلخ |
| قوة | 380AC 50 هرتز 4KW |
| بيئة التشغيل | 23 ℃ ± 3 |
| اتجاه الإرسال | واحد (يسار - يمين ، يمين - يسار) |
| وضع الإرسال | محرك على الإنترنت |
| وضع الموقف | بصري |
| استهلاك الهواء | 0.4-0.6MPa () 4-6kgf / سم2)150 نيوتن / دقيقة |
| التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON |
| وحدة بطاقة التحكم في الحركة 1 مجموعة | |
| X ، Y ، Z طريقة محرك الأقراص | محرك خطي مغناطيسي متطور + محرك سيرفو |
| عدد محطة التغذية | المحطة: 16 قطعة ، حزم بكرة الشريط 32 قطعة |
| عدد الرؤوس | 10 قطع |
| طريقة التغذية | مغذي رأس مزدوج ذكي |
خط إنتاج أوتوماتيكي بالكامل
عملاء
يتم تصدير منتجاتنا إلى أكثر من 30 دولة ومنطقة
مثل كوريا الجنوبية وتركيا ومصر والهند وروسيا وأمريكا والبرازيل وتونس وبولندا وليتوانيا وجنوب إفريقيا وإيران وفيتنام وباكستان والمملكة العربية السعودية وأوزبكستان ونيجيريا وألمانيا ، إلخ.
التعليمات:
1.ما هي المكونات الرئيسية التي يمكن لآلة الالتقاط والمكان تركيبها؟
إنه متاح لجميع أنواع المكونات ، بما في ذلك رقاقة LED ، والمقاومات ، والمكثفات ، و IC ، والمكونات المشكلة وما إلى ذلك.
2. هل تقدمون آلة خط الإنتاج الكاملة؟
نعم بالطبع.نحن نقدم آلة خط الإنتاج بالكامل ، بما في ذلك آلة طابعة معجون اللحام ، ناقل ، فرن إنحسر آلة الالتقاط ووضعها.
3.ماذا عن برنامج التشغيل؟
برنامجنا هو البحث والتطوير بأنفسنا بشكل مستقل.
4. هل تقدم التخصيص الشخصي؟
نعم بالطبع.اتصل بأخصائي المبيعات لتخصيص المعدات لك.
5.إذا كنت لا أعرف كيفية تشغيل الجهاز ، فماذا أفعل؟
لا تقلق بشأن هذاسوف نقدم تعليمات التشغيل التفصيلية ، وسيوفر جزء من المنطقة مهندسًا خارجيًا يعلم العملية من الباب إلى الباب.
