تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | 2788 * 1686 * 1375 | الوزن الكلي: | 1700 كجم |
|---|---|---|---|
| عرض طول ثنائي الفينيل متعدد الكلور: | ماكس ： 500 * 450 مم حد أدنى ： 50 * 50 مم | سمك ثنائي الفينيل متعدد الكلور: | 0.5-4.5 ملم |
| نظام: | ويندوز 7 | برمجة: | البحث والتطوير بشكل مستقل |
| رقم الكاميرا: | 4 جهاز كمبيوتر شخصى | سرعة التركيب: | 80000 CPH |
| عناصر: | حزم بكرة الشريط 0201 ~ 40 * 40mm دقيقة ووحدة تغذية صينية IC إلخ | التحكم الكهربائي: | البحث والتطوير المستقل بواسطة إيتون. |
| إبراز: | عربة الإرساء اختيار ووضع آلة,0201 مكون انتقاء ووضع آلة,80000 CPH LED SMT آلة |
||

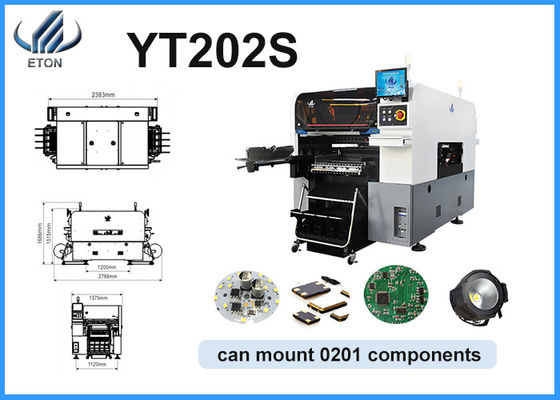

0201 مكونات 80000 CPH ليد خط إنتاج Pick and Place Machine
يتبنىالسرعه العاليهرأس متعدد الوحدات ، اعتماد رأس متعدد الوحدات عالي السرعة ، ينطبق على
شريحة صغيرة جدا0201 40 * 40 مممجموعة كبيرة من مكونات Chip.wider.
كاميرا رؤية طيران ثابتة عالية البكسل: كاميرا رؤية طيران عالية السرعة ، تلتقط بسرعة
صور متعددة للرأس في وقت واحد ، قم بإجراء معايرة بصرية لموضع الصورة ، المحاذاة
تصحيح ، سطوع مصدر الضوء قابل للتعديل.
علامة الاعتراف: نظام التعرف على العلامات عالي الدقة ، واعتماد إضاءة ثلاثية الألوان
التعرف ، تنطبق على أي شكل مارك و LENS (مسح بلو راي) ، مجموعة واسعة من التطبيقات.
عربة الإرساء: فتحة عربة إرساء مزدوجة الجانب 32 قطعة ، حزم بكرة الشريط: 64 قطعة (مفردة
فتحة عربة الإرساء الجانبية 16 قطعة ، حزم بكرة الشريط: 32 قطعة) ، التبديل بحرية بين
عربة الإرساء ووحدة التغذية بدرج IC (وحدة التغذية بدرج IC: خيار)
علبة تغذية IC: دعم وحدة تغذية صينية متعددة الطبقات (وحدة تغذية صينية IC)
التبديل بين عربة الإرساء ووحدة تغذية صينية IC.
برمجةآل ذكيوظيفة التعلم ووظيفة التحسين التلقائي
| نموذج |
YT202S
|
| الطول | 2788 ملم |
| العرض | 1686 ملم |
| ارتفاع | 1375 ملم |
| الوزن الكلي | 1700 كجم |
| عرض طول ثنائي الفينيل متعدد الكلور |
الأعلى:500 *450 ملم(ثنائي الفينيل متعدد الكلور) / 500 مم * 300 مم (ثنائي الفينيل متعدد الكلور) دقيقة:50 * 50 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 - 4.5 ملم |
| تحامل ثنائي الفينيل متعدد الكلور | تحامل الاسطوانة ، عرض المسار قابل للتعديل |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| رقم الكاميرا | 4أجهزة الكمبيوتر(كاميرا رقمية) |
| التعرف على كاميرا الرؤية السفلية | |
| كرر الدقة | ± 0.02 مم |
| اعالي الجبال | ≤20 ملم |
| 8 سرعة التركيب | 80000 CPH |
| عدد محطات التغذية | فتحة عربة الإرساء المزدوجة الجانبية 32 قطعة ، حزم بكرة الشريط: 64 قطعة (فتحة عربة الإرساء أحادية الجانب 16 قطعة ، حزم بكرة الشريط: 32 قطعة) ، التبديل بحرية بين عربة الإرساء ووحدة تغذية صينية IC (وحدة تغذية صينية IC: خيار) |
| رقم الرأس | ضعف الجانب: 20 قطعة (جانب واحد: 10 قطعة) |
| قوة | 380AC 50 هرتز 6 كيلو واط |
| بيئة التشغيل | 23 ℃ ± 3 ℃ |
| مزود الهواء | 0.4-0.6 ميجا باسكال (4-6 كجم / سم 2) 150 نيوتن / دقيقة |
| طريقة محرك المحور XYZ | محرك خطي مغناطيسي متطور + محرك سيرفو |
| طريقة التغذية | جهاز تغذية ذكي برأس مزدوج |
كاميرا رؤية طيران عالية السرعة ، تلتقط صورًا متعددة للرأس بسرعة في وقت واحد ، وتقوم بإجراء معايرة بصرية لموضع الصورة ، وتصحيح المحاذاة ، وتعديل سطوع مصدر الضوء.
دعم وحدة تغذية صينية متعددة الطبقات ، وحدة تغذية صينية FLC) ، التبديل بحرية بين عربة الإرساء ووحدة تغذية علبة IC.
نظام التعرف على العلامات عالي الدقة ، واعتماد التعرف على الإضاءة بثلاثة ألوان ، وتطبيق أي علامة و LENS (مسح Blu-ray) ، ومجموعة واسعة من التطبيقات.

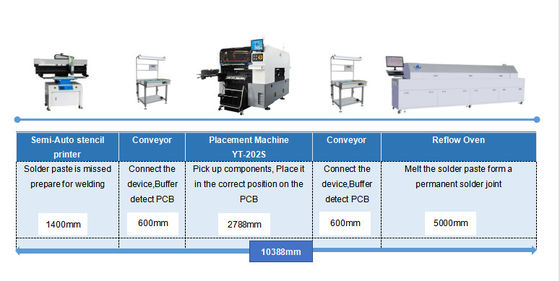

العملية الرئيسية لخط SMT لتصنيع أنبوب LED:
الخطوة الأولى: طباعة لصق اللحام على PCB
الخطوة الثانية: تركيب رقاقة LED ومكثف ومقاومات على ثنائي الفينيل متعدد الكلور.
الخطوة الثالثة: تسخين معجون اللحام باستخدام ثنائي الفينيل متعدد الكلور لتلحيم المكون مع ثنائي الفينيل متعدد الكلور.
