تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم: | آلة التقطيع والمكان | ضمان: | سنة واحدة |
---|---|---|---|
طول: | 2788 مم | عرض: | 1686 ملم |
ارتفاع: | 1375 ملم | الوزن الكلي: | 1700 كجم |

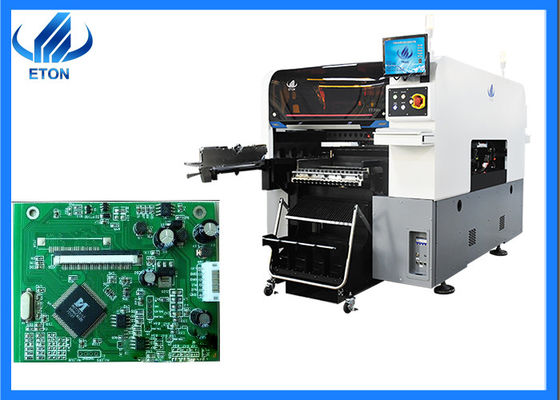

لوحة سائق PCB SMT آلة انتقاء ووضع مع متعددة الوظائف 80000CPH 20 رأس 32 عربة إرساء
وصف المنتج
رأس متعدد الوحدات عالي السرعة: يستخدم رأسًا متعدد الوحدات عالي السرعة ، يطبق على نطاق مكونات رقاقة صغيرة جدًا 0201 〜40 * 40 مم. كل وحدة 10 محاور ، عالية السرعة وذكية مع تصميم مضغوط خفيف. |
كاميرا رؤية طيران جديدة تمامًا: تحسين أداء التعرف ، بحجم يصل إلى 40 مم * 40 مم ، تنطبق على BGA أو CSP وما إلى ذلك. |
جهاز استشعار الفراغ: كل رأس وضع مع وظيفة الكشف المستقلة ، مما يحسن من ثبات الجهاز. |
قدرة فائقة السرعة: اعتماد محرك خطي مغناطيسي متطور ونظام سيرفو ورأس معياري متعدد الوظائف ، زادت السعة بنسبة 25٪ مقارنة بالآلة التقليدية ، وسرعة التنسيب المثلى تصل إلى 80000 CPH. |
ميزة
رأس وضع عالي الدقة جديد تمامًا مطور ذاتيًا. |
اجمع بين كاميرا التعرف على العلامات عالية الدقة وكاميرا رؤية الطيران الثابتة ، وتأكد من دقة تحديد الموضع. |
يعتمد رأس التنسيب على كشف الفراغ المستقل ، مما يحسن أداء التنسيب. |
البرمجة خارج الخط. وفر وقت دورة التغيير. |
وظيفة التعلم الذكي للبرمجيات ووظيفة التحسين التلقائي. |
نظام التغذية
عربة الإرساء: فتحة عربة الإرساء مزدوجة الجانب 32 قطعة ، حزم بكرة الشريط: 64 قطعة (فتحة عربة الإرساء أحادية الجانب 16 قطعة ، حزم بكرة الشريط: 32 قطعة) ، التبديل بحرية بين عربة الإرساء ووحدة تغذية صينية IC (وحدة تغذية صينية IC: خيار) |
وحدة التغذية الشريطية الذكية ذات الرأس المزدوج: تدعم وحدة تغذية بكرة الشريط الكهربائية الذكية ذات الرأس المزدوج من سلسلة YT ، من خلال التصحيح البصري لموضع التغذية للمكون ، يمكنها تحقيق تغذية مستقرة ودقيقة وعالية السرعة. |
وحدة تغذية صينية IC: دعم وحدة تغذية صينية متعددة الطبقات ، وحدة تغذية صينية FLC) قابلة للتبديل بحرية بين عربة الإرساء ووحدة تغذية صينية IC. |
معامل
حجم ثنائي الفينيل متعدد الكلور |
أقصى حجم: 450 * 540 مم (ثنائي الفينيل متعدد الكلور واحد) 500 * 300 مم (ثنائي الفينيل متعدد الكلور) الحد الأدنى للحجم: 50 * 50 مم |
سمك ثنائي الفينيل متعدد الكلور | 0.5-4.5 ملم |
سكة حديدية | 2 سكة حديدية ، جسرتان (السكك الحديدية 1.4 هي سكة ثابتة) |
رقم الكاميرا | 4 مجموعات |
اعالي الجبال | ≤20 ملم |
سرعة التركيب | 80000 CPH |
X ، Y ، Z طريقة محرك الأقراص | محرك خطي مغناطيسي متطور + محرك سيرفو |
مقدمة SMT
SMT هو اختصار للتكنولوجيا المثبتة على السطح ، وهي أكثر التقنيات والعمليات شيوعًا في صناعة التجميع الإلكتروني في الوقت الحالي.تشير شريحة SMT إلى اختصار سلسلة من العمليات التكنولوجية التي تتم معالجتها على أساس ثنائي الفينيل متعدد الكلور.PCB (لوحة الدوائر المطبوعة) تعني لوحة الدوائر المطبوعة.
ميزة SMT
كثافة عالية للتجميع وصغر الحجم وخفيفة الوزن للمنتجات الإلكترونية. |
موثوقية عالية ومقاومة قوية للزلازل.معدل عيب مفصل اللحام منخفض. |
خصائص عالية التردد.تقليل التداخل الكهرومغناطيسي والترددات اللاسلكية. |
من السهل تحقيق الأتمتة وتحسين كفاءة الإنتاج.خفض التكلفة بنسبة 30٪ - 50٪.وفر المواد والطاقة والمعدات والقوى العاملة والوقت وما إلى ذلك. |
التعليمات
س: ما هو نطاق تطبيق YT202S؟
ج: يستخدم YT202S على نطاق واسع.الحد الأدنى للمكون الذي يمكن تركيبه هو 0201 ، والحد الأقصى لحجم المكون الذي يمكن تحديده هو 40 * 40 مم.المنتج النهائي لديه محرك ثنائي الفينيل متعدد الكلور من لوحة التحكم في الأجهزة المنزلية ولوحة محرك ثنائي الفينيل متعدد الكلور لشاشة عرض التلفزيون.يمكنها تركيب مكونات معقدة ، مثل BGA و CSP وما إلى ذلك ، ويمكن أيضًا تطبيقها على العديد من منتجات LED ، مثل مصابيح LED وشاشات العرض.
