تفاصيل المنتج:
شروط الدفع والشحن:
|
الوزن (كجم): | 3100 | رقم الموديل: | T9-2S |
---|---|---|---|
حجم ثنائي الفينيل متعدد الكلور: | 250 مم * أي طول | مزود الطاقة: | 380AC 50 هرتز |
الطاعم: | وحدة التغذية الإلكترونية | وضع التركيب: | أخذ المجموعة ووضع المجموعة |
دقة: | 0.02 مم | محركات الأقراص X ، Y ، Z: | محرك خطي مغناطيسي متطور |
نافذة الآلة
1 المقدمة

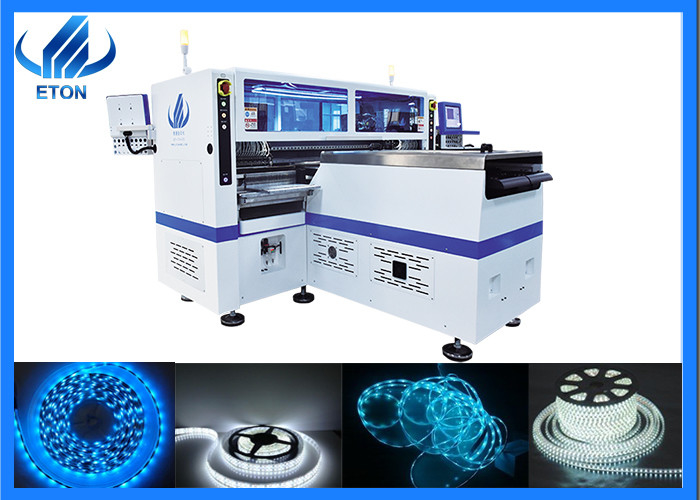

T9-2S هو 5 أمتار و 50 مترًا وأي طول لشريط إضاءة LED يتدحرج إلى لفة.
تنطبق على الشركة المصنعة لشريط ضوء LED الناعم.
T9-2S تحقيق أي طول من ثنائي الفينيل متعدد الكلور المرن.هذا النموذج هو 5 م ، 10 م ، 25 م ، 50 م 100 م ، إلخ.
حدد الموضع الصحيح بالكاميرا.دقة عالية واستقرار جيد.
2: الميزات
محرك خطي مغناطيسي عالي الدقة + محرك سيرفو باناسونيك
136 رأسًا 136 محطة تغذية أربع وحدات ذات أربع ذراع ، 34 فوهة لكل جزء تركيب.
يمكن تركيب الجزء أ أو الجزء ب بشكل منفصل أو متزامن.
محاذاة الرؤية وتصحيح العلامات
معايرة تلقائية ، عالية الدقة ، متوفرة لـ RGB
يمكن أن تصل السعة إلى 500000 CPH
الخطوة 1 | آلة محمل | إرسال لفة FPCB إلى آلة الطابعة |
الخطوة 2 | طابعة استنسل نصف أوتوماتيكية | طباعة معجون اللحام على ثنائي الفينيل متعدد الكلور المرن |
الخطوه 3 | المرحلة العازلة | قم بتخزين ونقل ثنائي الفينيل متعدد الكلور المرن لانتقاء الماكينة ووضعها |
الخطوة 4 | آلة اختيار ووضع | تركيب رقائق LED ومكوناتها على ثنائي الفينيل متعدد الكلور المرن |
الخطوة الخامسة | خط حزام النقل | نقل ثنائي الفينيل متعدد الكلور المرن إلى فرن إعادة التدفق |
الخطوة 6 | فرن إنحسر |
تسخين معجون اللحام باستخدام FPCB لحام المكونات على FPCB |
الخطوة 7 | آلة التفريغ |
لف الشريط المرن النهائي |
مشروع العميل
العميل: عميل هندي
المدينة: دلهي
المنتج: 100 متر لفة للفة شريط مرن
كان العميل في أعمال أخرى من قبل ، ثم خططوا لإنتاج 100 متر من شرائط الإضاءة المرنة.
آفاق السوق متفائلة للغاية.
ساعدت ETON العميل في التخطيط لخط إنتاج 100 متر ، بما في ذلك خط إنتاج التصحيح: محمل ثنائي الفينيل متعدد الكلور-
آلة الطباعة شبه الأوتوماتيكية - آلة الالتقاط والوضع عالية السرعة للمرحلة العازلة - خط تجميع 24 متر
- فرن إعادة التدفق - مفرغ ثنائي الفينيل متعدد الكلور ، وخط اختبار 24 مترًا مخططًا ، وخط اللوحة الفرعية ، وخط إنتاج الطلاء.
بدأ العميل الإنتاج في عام 2021 ، وحالة الإنتاج جيدة جدًا.قام فنيو ETON بتثبيت
آلة في مصنع العميل ، وتخطيط الأسلاك ، واختبار الإنتاج ، وتدريب مهندسي العميل.ال
كان مشروع العميل ناجحًا للغاية ، حيث أصبح أحد المشاريع القليلة في الهند التي يمكنها توفير 100 مليون بدون أسلاك.ال
مصنع لإنتاج جميع شرائط الإضاءة المرنة تنافسي للغاية ، والآن يخطط لإضافة SMT جديد
خط إنتاج مع ETON لتوسيع فئات الإنتاج ومنتجات LED.
