تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول: | 2788 مم | عرض: | 1686 ملم |
|---|---|---|---|
| ارتفاع: | 1375 ملم | الوزن الكلي: | 1700 كجم |
| سمك ثنائي الفينيل متعدد الكلور: | 0.5-4.5 ملم | رقم الكاميرا: | 4 جهاز كمبيوتر شخصى |
| رقم محطة التغذية: | 32 قطعة | عدد الرؤوس: | 40 قطعة |
| تسليط الضوء: | 120000 CPH Pick and Place Machine,IC Tray Feeder SMT Placement Machine,4PCS camera SMT Placement Machine |
||

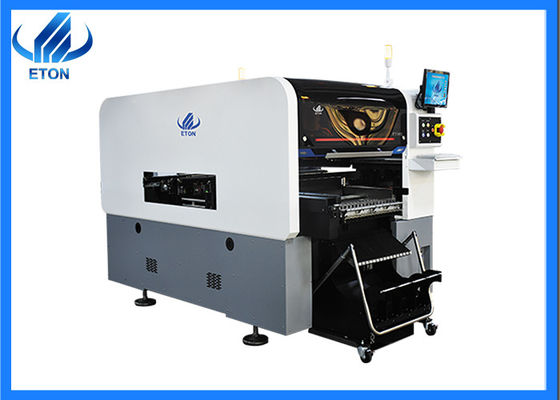

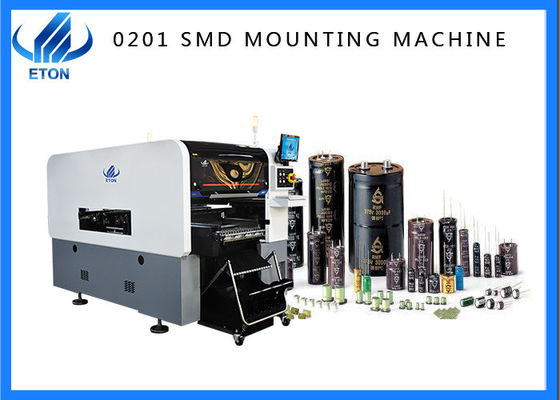

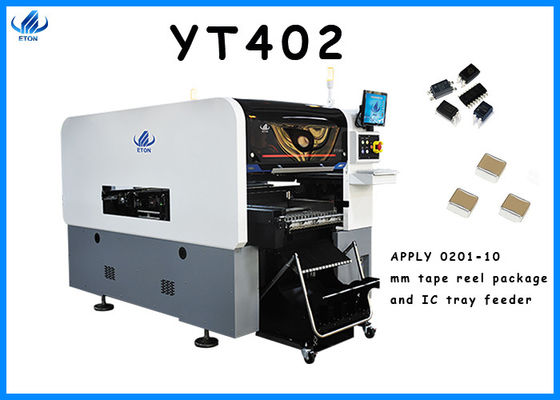

120000CPH آلة الالتقاط والوضع تطبق حزمة بكرة الشريط 0201-10mm ووحدة تغذية صينية IC
جشخصية
1. رأس تركيب متكامل عالمي عالي السرعة ، 40 رأس ، يتم التحكم في كل رأس بواسطة محرك مستقل ، باستخدام نوع مصفوفة صف مزدوج ، وتشكل أول 10 رؤوس وحدة ، و 20 رأس شفط ، ومجموعة الوضع المزدوج بها 40 رأس شفط
2. كاميرا جوية ثابتة جديدة: تحسين أداء التعرف ، وتوسيع حجم المكونات المقابلة المثبتة بسرعة عالية إلى 10 * 10 مم
مارك الكاميرا: نظام التعرف على الكاميرا عالي الدقة ، والذي يعتمد طريقة التعرف على الإضاءة ثلاثية الألوان ، ومناسب لأي علامة شكل وعدسة (مسح الضوء الأزرق) ، ولديه مجموعة واسعة من التطبيقات
كاميرا مسح الخطوط الثابتة: من خلال كاميرا التعرف على الرحلة عالية السرعة ، يمكنها جمع صور متعددة للرأس بسرعة في وقت واحد ، وإجراء معايرة بصرية لموضع صورة المكون ، وتصحيح المحاذاة ، ويمكن ضبط ارتفاع مصدر الضوء
3.PCB
الحجم الأقصى: 500 * 450 مم (ثنائي الفينيل متعدد الكلور واحد)
500 * 300 مم (ثنائي الفينيل متعدد الكلور)
الحد الأدنى للحجم: 50 * 50 مم
معامل
| 线路 板 / ثنائي الفينيل متعدد الكلور | |
| حجم PCB 板 尺寸 / PCB (L * W) | 最大 尺寸 الحجم الأقصى: 单板 500 مم * 450 مم (ثنائي الفينيل متعدد الكلور) 双 板 500 مم * 300 مم (ثنائي الفينيل متعدد الكلور) 最小 尺寸 حجم الحد الأدنى: 50 مم * 50 مم |
| PCB 板 厚度 / سمك ثنائي الفينيل متعدد الكلور | 0.5-4.5 ملم |
| PCB 板 固定 方法 / PCB لقط | 气 缶 I 夹板، 轨道 宽度 可调 / اسطوانة لقط ، عرض المسار قابل للتعديل |
| 定 轨 方式 / سكة | 双轨 双臂 (1 轨 4 轨 为 固定 轨道) / 2 سكة حديدية ، جسوران (السكة 1.4 هي سكة ثابتة) |
| 系统 / ساق ساق | ويندوز 7 |
| 软件 / البرمجيات | 自主 研发 / R&D بشكل مستقل |
| 生产 管理 MES 系统 / نظام إدارة الإنتاج MES | 提供 要求 定制 (选配 项) / مخصص (خيار) |
| 离线 编程 / البرمجة خارج الخط | 有 / متاح |
| 相机 数 م / لا.من الكاميرا | 4 套 / 4 مجموعات (数字 相机 كاميرا رقمية) |
| 固定 飞 拍 识别 元器件 / التعرف على كاميرا الرؤية السفلية | |
| 视觉 对 位 + علامة 校正 / محاذاة الرؤية + تصحيح العلامات | |
| 重复 精度 / كرر الدقة | + 0.02 مم |
| 贴片 高度 / ارتفاع التركيب | W6mm |
| 贴片 速度 / سرعة التركيب | 120000CPH (本 公司 最优 条件 下) (السرعة المثلى) |
| 贴装 零件 范围 / مجموعة المكونات | 0201 ~ 10mm 封装 料及 IC 料 / Min 0201 حزم و IC إلخ. |
| 使用 电源 及 功率 / الطاقة | 380AC 50 هرتز 6 كيلو واط |
| 使用 环境 / بيئة التشغيل | 23 درجة مئوية ± 3 درجة مئوية |
| 传输 方向 / اتجاه الإرسال | 标准 (单向) / قياسي: اتجاه واحد |
| 传送 方式 / وضع الإرسال | 在线 / محرك عبر الإنترنت |
| 定位 方式 / وضع الموقف | 光学 / بصري |
| 耗气量 / استهلاك الهواء | 0.4-0.6 ميجا باسكال (4-6 كجم / سم2) 1 50 نيوتن / دقيقة |
| 电气 控制 / تحكم كهربائي | ETON 自主 研 ^ / بحث مستقل وتطوير بواسطة ETON |
| 运动 控制 卡 模块 1 套 / وحدة بطاقة التحكم في الحركة 1 مجموعة | ETON 自主 研发 / بحث وتطوير مستقل بواسطة ETON |
| XYZ 轴 驱动 方式 / X ، Y ، Z طريقة محرك المحور | 高端 磁悬浮 电机 + 伺服 电机 / محرك خطي مغناطيسي متطور + محرك سيرفو |
| 可 放置 送 料器 数 S / لا.من محطة التغذية |
双边 送 料器 台 车站 位 32 قطعة ، 可 装 物料 64 盘 (单边 送 料器 台 车站 位 16 قطعة ، 可 装 物料 32 盘) فتحة عربة الإرساء المزدوجة الجانبية 32 قطعة ، حزم بكرة الشريط: 64 قطعة (فتحة عربة الإرساء أحادية الجانب 16 قطعة ، حزم بكرة الشريط: 32 قطعة) |
| 吸嘴 安装 数 ＞ / لا.من الرؤساء | 双边 40 قطعة (单边 20 قطعة) / جانب مزدوج: 40 قطعة (جانب واحد: 20 قطعة) |
| 送 料 方式 / طريقة التغذية | 双头 智能 送 料器 / جهاز تغذية ذكي مزدوج الرأس |
خدماتنا
بمجرد شراء آلتنا ، يمكنك الاستمتاع بخدمة التثبيت المجانية للمهندسين من الباب إلى الباب.خلال فترة الضمان ، تتلف جميع الأجزاء ويتم استبدالها مجانًا.يمكنك دعم التدريس المجاني للفيديو عبر الإنترنت على مدار 24 ساعة في اليوم ، وتقديم خدمات تحديث البرامج المجانية مدى الحياة.
التعليمات
س: ماذا عن ضمان الآلات؟
ج: الصيانة: آلة كاملة لمدة سنة واحدة ، أي أجزاء تحتاج إلى الإصلاح أو الاستبدال ستكون مجانية.سنتحمل مسؤولية الآلات من الألف إلى الياء.
س: هل طورت جهازك الخاص؟
ج: لقد طورت بشكل مستقل أول براءات اختراع تكنولوجية وتقنيات احتكارية في العالم ، بما في ذلك 9 براءات اختراع و 12 حق نشر برمجيات و 112 براءة اختراع عملية.
س: ما هو جهازك المناسب؟
ج: تستخدم أجهزتنا على نطاق واسع في الإضاءة ، وشاشة العرض ، والإلكترونيات ، وإمدادات الطاقة الدافعة ، والأجهزة المنزلية ، والطاقة الجديدة وغيرها من الصناعات
