تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | YT101s | البعد (L * W * H): | 2154 * 1376 * 1762 (مم) |
|---|---|---|---|
| الوزن الكلي: | 1700 كجم | رقم الكاميرا: | 2 مجموعات |
| ارتفاع القذف: | <= 20 مم | سرعة القذف: | 40000 CPH |
| عدد الرؤوس: | 10 قطع | عدد محطات التغذية: | 32 قطعة |
| تسليط الضوء: | آلة صنع شاشة LED للمغذيات 32 قطعة,آلة تصنيع شاشة LED خط SMT,آلة صنع شاشة LED خط SMT |
||

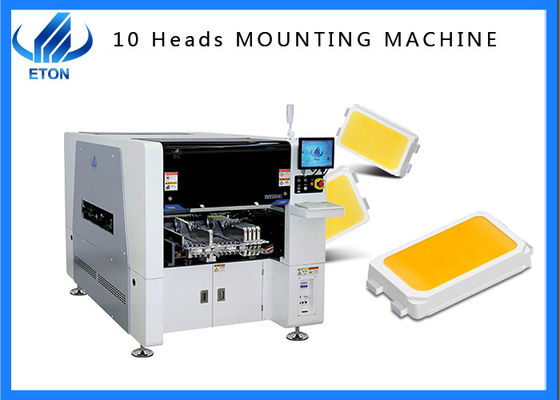

شاشة عرض ماكينة SMT

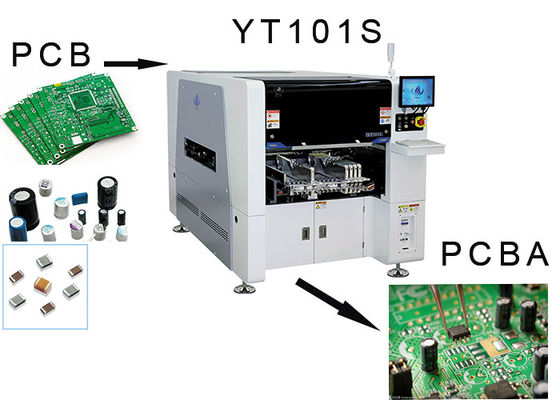

مزايا Yt101s
1. إذا كنت ترغب في إنتاج شاشة العرض ، يرجى التوصية بالآلة لي.إذا كنت ترغب في إنتاج شاشة العرض ، فلدينا أحدث سلسلة من المجد.نوصي yt101s لك.الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور المناسب لـ yt101s هو 500 مم * 350 مم
يصل سمك لوحة PCB إلى 0.5-4.5 مم ، وهو مناسب لمنتجات أكثر دقة.نظرًا لأن شاشة العرض تتطلب دقة عالية ، فإن yt101s يلبي هذا المطلب
2. ما سبب الدقة العالية لـ yt101s؟يمكن لكاميرا تحديد الرحلة الثابتة المستخدمة من قبل yt101s تحديد المكونات ذات الحجم الأقل من 40 * 40 مم أو الارتفاع الأقل من 20 مم بسرعة عالية ودقة عالية.إطار دعم درج IC اختياري يحتوي Yt101s على 10 رؤوس ، ويتم التحكم في كل رأس بواسطة محرك سيرفو مستقل.يعتمد المحاور X و Y على محرك خطي ، مما يجعل دقة التركيب أعلى ، والسرعة أسرع ، وعمر الخدمة أطول ، واستقرار الإنتاج ، وتكلفة الإنتاج أعلى
3. حول المنتجات التي نقدمها ، نحن نقدم معدات SMT الكاملة ، على سبيل المثال ؛آلة التحميل ، محطة الإرساء ، لحام إنحسر ، آلة الطباعة ، زرع النباتات ، AOI ، SPI ، آلة التفريغ ، إلخ
4. حول الاختلافات والمزايا بين خط الإنتاج شبه الأوتوماتيكي وخط الإنتاج الأوتوماتيكي الكامل ، فإن خط الإنتاج شبه الأوتوماتيكي رخيص ، ويغطي مساحة أقل ، ويتطلب القليل من العمالة ، ويتطلب عمومًا 2-3 أشخاص.يتطلب خط الإنتاج الأوتوماتيكي الكامل موقعًا أكبر ، والسعر أغلى من خط الإنتاج شبه الأوتوماتيكي.إذا كنت ماهرًا ، يكفي شخص واحد ، وتكون كفاءة الإنتاج أسرع من خط الإنتاج شبه التلقائي لإنتاج شاشة العرض ، نظرًا لأن تركيب شاشة العرض يتطلب دقة عالية ، فهي تختار بشكل عام خط الإنتاج التلقائي الكامل
معامل
| 型号 / الموديل | YT101S |
| 线路 板 / ثنائي الفينيل متعدد الكلور | |
| حجم PCB 板 尺寸 / PCB (L * W) |
最大 尺寸 الحجم الأقصى: 500 مم * 350 مم 最小 尺 守 الحد الأدنى للحجم: 50 مم * 50 مم |
| PCB 板 厚度 / سمك ثنائي الفينيل متعدد الكلور | 0.5-4.5 ملم |
| PCB 板 固定 方法 / PCB لقط | 气缸 夹板 ، 轨道 宽度 可调 / اسطوانة لقط ، عرض المسار قابل للتعديل |
| 定 轨 方式 / سكة | تم إصلاح 1 轨 固定 / Rail 1 |
| 系统 / النظام | ويندوز 7 |
| 软件 / أدوات لينة | 自主 研发 / R & D بشكل مستقل |
| 生产 管理 MES 系统 / نظام إدارة الإنتاج MES | 提供 要求 定制 (选配 项) / مخصص (خيار) |
| 离线 编程 / البرمجة خارج الخط | 有 / متاح |
| 相机 数量 / لا.من الكاميرا | 2 套 / 2 مجموعات (数字 相机 كاميرا رقمية) |
| 头部 飞 拍 识别 元器件 / عنصر التعرف على رؤية رحلة الرأس | |
| 视觉 对 位 + علامة 校正 / محاذاة الرؤية + تصحيح العلامات | |
| 重复 精度 / كرر الدقة | ± 0.02 مم |
| 贴片 高度 / ارتفاع التركيب | w20mm |
| 贴片 速度 / سرعة التركيب | 40000CPH (本 公司 最优 条件 下) (السرعة المثلى) |
| 贴装 零件 范围 / مجموعة المكونات | 0201 ~ 40 * 40mm 封装 料及 IC 料 / Min 0201 ~ 40 * 40mm حزم و IC إلخ. |
| 使用 电源 / باور | 380AC 50 هرتز 4KW |
| 使用 环境 / بيئة التشغيل | 23 درجة مئوية ± 3 درجة مئوية |
| 传输 方向 / اتجاه الإرسال | 单向 (左 - 右 或 右 一 左) / مفرد (يسار> يمين أو يمين—> يسار) |
| 传送 方式 / وضع الإرسال | 在线 / محرك عبر الإنترنت |
| 定位 方式 / وضع الموقف | 光学 / بصريات أنا |
| 耗气量 / عاي 「الاستهلاك | 0.4-0.6 ميجا باسكال (4-6 كجم / سم2) 150 نيوتن / دقيقة |
| 电气 控制 / تحكم كهربائي | ETON 自主 研发 / بحث وتطوير مستقل بواسطة ETON |
| 运动 控制 卡 模块 1 套 / وحدة بطاقة التحكم في الحركة 1 مجموعة | ETON 自主 研发 / بحث وتطوير مستقل بواسطة ETON |
| XYZ 轴 驱动 方式 / X ، Y ، Z طريقة محرك المحور | 高端 磁悬浮 电机 + 伺服 电 tTL / محرك خطي مغناطيسي متطور + محرك سيرفو |
| 可 放置 送 料器 数 م / لا.من محطة التغذية | 站 位 16 قطعة ، 可 装 物料 32 / المحطة: 16 قطعة ، حزم Tape 「eel 32pcs) |
| 吸嘴 安装 数 S / لا.من الرؤساء | 10 بيس |
| 送 料 方式 / طريقة التغذية | 双头 智能 送 料器 / جهاز تغذية ذكي مزدوج الرأس |
| 定制 / حسب الطلب | 定制 分段 贴装 2 米 / التنسيب المخصص 2M المقطعية |
الخدمات
نحن نقدم خدمات مجانية: خدمة التثبيت المجانية من الباب إلى الباب ، وخدمة الاستبدال المجانية لجميع الأجزاء التالفة خلال فترة الضمان ، ودعم تعليم الفيديو عبر الإنترنت على مدار 24 ساعة في اليوم ، وخدمة تحديث البرامج المجانية مدى الحياة.تقدم مكاتبنا ومهندسونا المحليون في الهند وتركيا خدمات مريحة للغاية.
التعليمات
س: ما هو تاريخ التسليم؟
سنقوم بتسليم البضائع بعد إيداع 30 يومًا.
س: هل تم تطوير التحكم الكهربائي بشكل مستقل؟
نعم ، يتم التحكم الكهربائي بأنفسنا ولدينا تكنولوجيا براءات اختراع حصرية.
س: هل أنت منتج أو شركة تجارية؟
الصانع.لدينا حديقة صناعية خاصة بنا
س: كيف يتم التدريب؟
ج: بعد شراء منتجاتنا ، يمكنك إرسال مهندسينك للدراسة في مصنعنا ، أو يمكننا إرسال مهندسينا إلى مصنعك لتدريب موظفيك نيابة عنك.
س: هل لديك شهادة شهادة المنتج؟
ج: منتجاتنا لديها شهادة CCC ، CE ، SRIA.
