تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد (L * W * H): | 2154 * 1376 * 1762 ملم | وزن: | 1700 كجم |
|---|---|---|---|
| عرض طول ثنائي الفينيل متعدد الكلور: | الحجم الأقصى: 500 * 350 مم | سمك ثنائي الفينيل متعدد الكلور: | 0.5 ~ 4.5 ملم |
| كرر الدقة: | ± 0.02 مم | اعالي الجبال: | ≤20 ملم |
| رقم الكاميرا: | 2 قطعة | مجموعة المكونات: | حزم 0201 ~ 40 * 40 مم دقيقة و IC إلخ |
| سكة حديدية: | السكة 1 ثابتة | استهلاك الطاقة: | 380AC50HZ 4KW |
| سرعة التركيب المثلى: | 40000 CPH | عدد محطات التغذية: | 16 قطعة ، حزم بكرة الشريط 32 قطعة |
| رقم الرأس: | 10 قطع | طريقة التغذية: | مغذي كهربائي ذكي بمحرك مزدوج |
| إبراز: | شاشة LED اختيار ووضع آلة,آلة تركيب SMT بمحركات مزدوجة,آلة تركيب SMT مزدوجة المغذي |
||
تنطبق شاشة العرض LED عالية الدقة التي تختارها وتضعها على مكونات 0201 ~ 40 * 40 مم
ميزات آلة الانتقاء والمكان:
1. العلامة التجارية الجديدة عالية الدقة وضع رأس التنسيب
2-تلتقط كاميرا رؤية الطيران عالية السرعة عالية السرعة صورة الموضع وفقًا لذلك. تحسين سرعة ودقة الوضع 3
3.10 رؤساء ، يعتمد رأس التنسيب كشف الفراغ المستقل ، وتحسين أداء التنسيب ، وصلت السرعة المثلى إلى 40000cph.
4-المكونات: تنطبق على حزمة بكرة الشريط 0201 ~ 40 * 40 مم.
تحسين أداء التعرف ، وحجم يصل إلى 40 * 40 مم ، تنطبق على BGA أو CSP وما إلى ذلك
5. البرمجة خارج الخط. توفير وقت دورة التغيير • وظيفة التعلم الذكي والبرمجيات ووظيفة التحسين التلقائي.
6. نظام التغذية: مغذي كهربائي ذكي.
معلمة الجهاز:

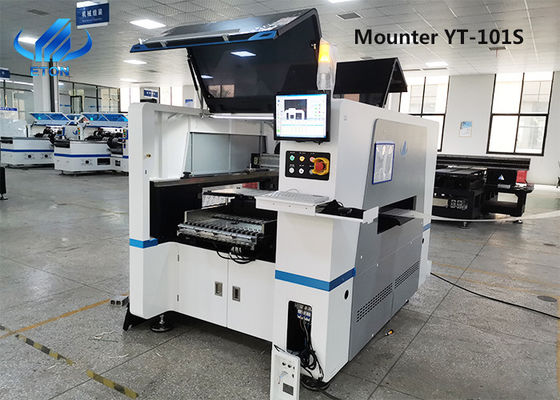

| نموذج | YT101S |
| البعد (L * W * H) | 2154 * 1376 * 1762 ملم |
| وزن | 1700 كجم |
| عرض طول ثنائي الفينيل متعدد الكلور | الحجم الأقصى: 500 * 350 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 ~ 4.5 ملم |
| كرر الدقة | ± 0.02 مم |
| اعالي الجبال | ≤20 ملم |
| رقم الكاميرا | 2 قطع |
| محاذاة الرؤية وتصحيح العلامات | |
| مجموعة المكونات | حزم 0201 ~ 40 * 40 مم دقيقة و IC إلخ |
| سكة حديدية | السكة 1 ثابتة |
| استهلاك الطاقة | 380AC50HZ 4KW |
| سرعة التركيب المثلى | 40000 CPH |
| عدد محطات التغذية | 16 قطعة ، حزم بكرة الشريط 32 قطعة |
| رقم الرأس | 10 قطع |
| طريقة التغذية | مغذي رأس مزدوج ذكي. |
الجزء الرئيسي للآلة:
1. رؤوس التركيب: بعد تركيب الفوهات ، خذ المواد ، قم بتركيب المكونات.
2. محطة التغذية: تستخدم لوضع المغذي.
3. البرنامج: البرنامج هو التحكم العقلي للجهاز ، ويمكن تشغيل الجهاز ببرمجة برنامج التنسيب.
4. سلسلة السحب: لف السلك لضمان ترجمة السلك وتقليل التآكل وإطالة عمر الخدمة.
5. كاميرا تحديد الرحلة: التقط صورة للمكونات التي يلتقطها الرأس ، وقارن برنامج التنسيب الذي تم إجراؤه باستخدام كاميرا Mark من قبل ، واحسب ما إذا كان من الضروري تعويض المكونات الإيجابية.
6. الصمام المغناطيسي الإلكتروني: يمكن مطابقة الصمام اللولبي لآلة التنسيب مع دوائر مختلفة لتحقيق التحكم المطلوب ، ويمكن ضمان دقة ومرونة التحكم.

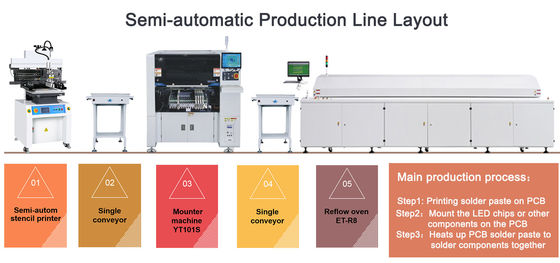

خط إنتاج SMT:
كشركة كبيرة ، تتمتع مؤسستنا بأكثر من 20 عامًا من الخبرة في مجال آلات SMT ، يمكننا أن نوفر لك حلول خطوط كاملة.
العملية الرئيسية:
الخطوة 1 طابعة الاستنسل: طباعة معجون اللحام على ثنائي الفينيل متعدد الكلور
الخطوة 2 اختر الماكينة وضعها: تركيب المكونات على ثنائي الفينيل متعدد الكلور
الخطوة 3 فرن إعادة التدفق: تسخين عجينة اللحام باستخدام ثنائي الفينيل متعدد الكلور لتلحيم المكونات الموجودة على ثنائي الفينيل متعدد الكلور
طلب:
يمكن تطبيق هذه الماكينة على مكونات صغيرة مثل 0201 وكبيرة بحجم 40 مم ، ويمكنها أيضًا تركيب BGA و CSP ومصفوفات شبكية كروية أخرى.

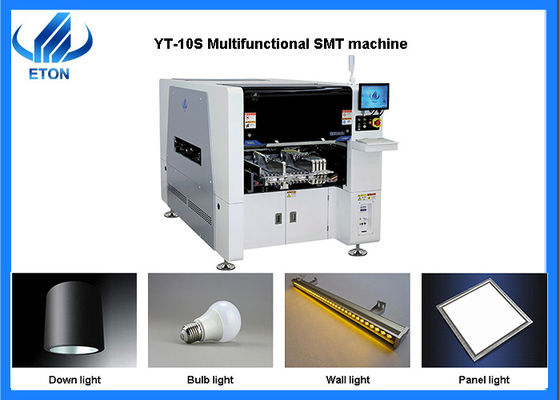

المنتج النهائي ليس فقط مصابيح LED (مثل لمبة LED ، مصباح سفلي ، لوحة دائرة كهربائية ، مشغل طاقة ، إلخ) ولكن أيضًا لوحات PCBA أكثر تعقيدًا ، مثل شاشة عرض أكثر دقة P2.5 و P3.91 وما إلى ذلك.
التعبئة:
التعبئة: المعيار هو التفاف الفيلم البلاستيكي آلة SMT LED ، ثم تحميلها في حاوية واحدة 20 بوصة ؛ يمكن تخصيص عبوات الصندوق الخشبي.
التسليم: 35-40 يومًا بعد 30٪ من الدفع المسبق T / T ، يجب أن يأتي المشتري للفحص عندما نقوم باختبار التشغيل ، وبعد الاختبار ، ودفع رصيد 70٪ قبل التسليم.
التعليمات:
1.لماذا تشتري منا وليس من موردين آخرين؟
نحن مصنعون متخصصون في مجال التكنولوجيا الفائقة لآلة SMT مع أكثر من 10 سنوات بجودة وسمعة جيدة.لدينا خبرة غنية في مساعدة العميل على بدء مصنع جديد وخط جديد."احترافية ، عالية الفعالية ، موفرة للتكاليف" هي مزايانا.
2- هل واجهة البرنامج باللغة الإنجليزية؟
يتوفر كلا من الواجهة الإنجليزية والواجهة الصينية.
3. هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
نعم.يوجد دليل باللغة الإنجليزية ومقطع فيديو إرشادي يوضح لك كيفية استخدام الماكينة.
إذا كان هناك أي شك في عملية تشغيل الجهاز ، فلا تتردد في الاتصال بنا.
نحن نقدم أيضًا خدمة في الموقع في الخارج.
4. هل يشمل السعر قطع الغيار (فوهة ومغذي)؟
العملاء المختلفون لديهم متطلبات مختلفة على قطع الغيار ، فليس من العدل أن يضيف العملاء سعرًا مكافئًا لقطع الغيار.لذلك نحن لا نضيف تكلفة قطع الغيار على السعر.والسعر فقط للآلة.
