تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة تركيب SMT | ضمان: | سنة واحدة |
|---|---|---|---|
| طول: | 2788 مم | عرض: | 1686 ملم |
| ارتفاع: | 1375 ملم | الوزن الكلي: | 1700 كجم |

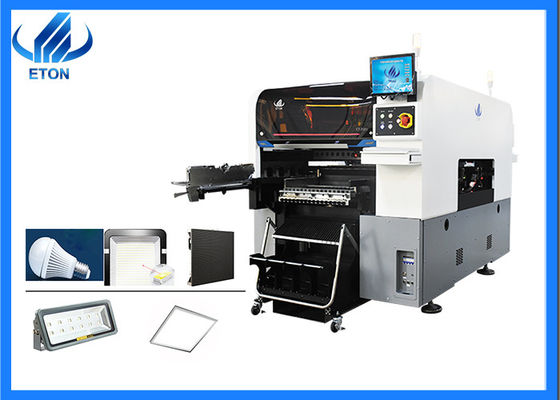

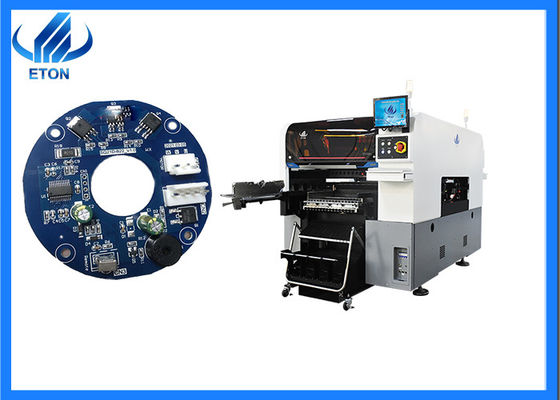

تنطبق آلة SMT المتصاعدة PCB dirver board على المنتجات الكهربائية ومصابيح LED
وصف المنتج
| آلة وضع YT202SMT ، آلة وضع شاشة LED سهلة الاستخدام للغاية ، الحد الأدنى للوضع 0201 ، الحد الأقصى للوضع 20 مم ، مناسب للمكونات المعقدة مثل BGA ، CSP ، PLCC ومواد التغليف الأخرى ، بالإضافة إلى مصابيح LED البسيطة ، هناك أيضًا العديد من الأجهزة المنزلية. |
| هذه الآلة عبارة عن آلة وضع ثنائية الوحدة ، مع مضيفين في نظام واحد ، والتي يمكنها التحكم بشكل مستقل في كل رأس موضع.رأس وضع واحد يحتوي على 10 فوهات شفط ، لذلك هذه الآلة لديها إجمالي 20 فوهة شفط ، والتي يمكن أن تكون في نفس الوقت في لوحين متطابقين من PCB ، وقدرة الإنتاج المثالية هي 80000CPH. |
ميزة
| يبرز الجهاز | رأس متعدد الوحدات عالي السرعة: يستخدم رأسًا متعدد الوحدات عالي السرعة ، يطبق على شريحة صغيرة جدًا 0201 〜40 * 40mm نطاق مكونات أوسع. |
| رأس معياري: كل وحدة 10 محاور ، سرعة عالية وذكية مع تصميم مضغوط خفيف. | |
| كاميرا رؤية طيران جديدة تمامًا: تحسين أداء التعرف ، بحجم يصل إلى 40 مم * 40 مم ، تنطبق على BGA أو CSP وما إلى ذلك. | |
| جهاز استشعار الفراغ: كل رأس وضع مزود بوظيفة الكشف المستقلة ، مما يحسن من ثبات الجهاز وأهلية المنتج. | |
| إنتاج مرن | كاميرا التعرف البصري: يمكن استخدام مكونات بحجم أقل من 40 * 40 مم أو ارتفاع أقل من 20 مم لتحديد السرعة العالية والدقة العالية |
| موثوقية عالية |
رأس وضع عالي الدقة جديد تمامًا مطور ذاتيًا. اجمع بين كاميرا التعرف على العلامات عالية الدقة وكاميرا رؤية الطيران الثابتة ، وتأكد من دقة تحديد الموضع. يعتمد رأس التنسيب على كشف الفراغ المستقل ، مما يحسن أداء التنسيب. البرمجة خارج الخط. وفر وقت دورة التغيير. وظيفة التعلم الذكي للبرمجيات ووظيفة التحسين التلقائي. |
تطبيق
آلة التنسيب SMT موديل YT202S مستخدمة على نطاق واسع:
أولاً ، دقتها عالية جدًا ، يمكن أن يكون أصغر مكون SMD في 0201 ، ويمكنه أيضًا تركيب مواد تغليف IC دقيقة ، مثل BGA ، CSP ، PLCC ، إلخ.
ثانيًا ، يتم التحكم في كل فوهة مستقلة بواسطة محرك سيرفو مستقل ويمكن تدويرها بأي زاوية ، لذلك يمكن تركيب أي منتج إلكتروني.
الأسباب الرئيسية لأجزاء الطيران في عملية وضع SMT هي كما يلي:
تم ضبط سمك المكون بشكل غير صحيح.إذا كان سمك المكون رقيقًا ، ولكن الإعداد في قاعدة البيانات يسمى سمكًا ، يتم وضع فوهة الشفط قبل أن يصل المكون إلى موضع اللوحة ، ويتحرك الجدول XY المثبت على PCB بسرعة عالية ، مما يتسبب في رحلة بالقصور الذاتي ، لذلك يجب ضبط سمك المكون بشكل صحيح.
تم ضبط سمك ثنائي الفينيل متعدد الكلور بشكل غير صحيح.إذا كانت السماكة الفعلية لثنائي الفينيل متعدد الكلور أرق ، لكن إعداد قاعدة البيانات كان أكثر سمكًا ، فلن تتمكن دبابيس دعم آلة التثبيت من رفع لوحة الدوائر المطبوعة بالكامل أثناء عملية الإنتاج ، وقد تنخفض المكونات قبل الوصول إلى موضع اللوحة ، مما يؤدي إلى ظهور أجزاء متطايرة.
يمكن أن تتسبب أيضًا صفحة الاعوجاج PCB التي تتجاوز التسامح مع آلة التنسيب في حدوث أجزاء متطايرة.
التعليمات
Q1: ما هو الحد الأدنى لدقة التركيب لمنتجك؟
ج: يمكن تقسيم منتجاتنا إلى آلات متعددة الوظائف وآلات خاصة.تختلف أصغر المكونات التي يمكن توصيلها بكل جهاز.إذا كنت تريد معرفة المزيد ، يمكنك الاتصال بي من خلال معلومات الاتصال في الأسفل.سأزودك بمزيد من المعلومات حول SMT Mounter.
Q2: ما هي السعة المثلى لمنتجاتك؟
ج: يُقدّر بشكل متحفظ أن المنتج الفعلي للمركب في هذه الصناعة هو 60٪ من الطاقة الإنتاجية المثلى ، لكن كل هذا يتوقف على المنتج الذي تريد القيام به ، وتصميم ثنائي الفينيل متعدد الكلور ، ونوع المكون ، وكمية المكون ، إلخ.
