تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة التقطيع والمكان | البعد: | 1650 * 2000 * 1550 ملم |
|---|---|---|---|
| قوة: | 380 تيار متردد 50 هرتز | الوزن الكلي: | 2800 كجم |
| برمجة: | البحث والتطوير بشكل مستقل | نظام: | ويندوز 7 |
| استهلاك الطاقة: | 8 كيلو واط | ضمان: | سنة واحدة |
| الكاميرا المرئية: | 4 مجموعات من الكاميرات المستوردة | عرض طول ثنائي الفينيل متعدد الكلور: | الحد الأقصى 500 * 300 مم دقيقة 100 * 100 مم |
| إبراز: | آلة تركيب LED الأوتوماتيكية,آلة تركيب المصابيح LED,آلة تجميع مصابيح LED الأوتوماتيكية 80000CPH |
||
تفاصيل آلة التجميع SMT
1. مجموعتان من الكاميرات المستوردة ، تتعرف بشكل متزامن ، تضمن بشكل فعال سرعة التركيب والدقة. الرؤية لتحديد الرحلة ، تصحيح العلامات.
2. نظام مزدوج ، وحدة مزدوجة متعددة الوظائف mounter. لإنتاج منتجين مختلفين في نفس الوقت.
3. محرك XY يستخدم قضيب برغي كروي مستورد عالي الدقة + دليل خطي مستورد للخدمة الشاقة ، تحديد المواقع السريع ، ضوضاء منخفضة ، دقة عالية.
4. محرك سيرفو ومحرك ودليل خطي دقيق ، فوهات عالية الدقة ، نظام تغذية أوتوماتيكي متكامل ، ثبات قوي ، يعد بالتصاعد الثابت لمدة 24 ساعة.
المعلمة التقنية لآلة تجميع SMT
| HT-E5D | ||
| ثنائي الفينيل متعدد الكلور | عرض طول ثنائي الفينيل متعدد الكلور | الحد الأقصى: 500 * 300 مم دقيقة: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 ~ 3 مم | |
| تحامل ثنائي الفينيل متعدد الكلور | لقط كهربائي + ضغط هوائي قابل للتعديل | |
| وضع التركيب |
مجموعة للقطف ومنفصلة للوضع منفصل للقطف ومنفصل عن الوضع |
|
| نظام التشغيل | النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل | |
| عرض | شاشة تعمل باللمس | |
| جهاز الإدخال | فأرة لوحة المفاتيح | |
|
رؤية النظام |
رقم الكاميرا |
2 مجموعات من الكاميرات المستوردة رؤية لتحديد المحاذاة وتصحيح العلامات |
| دقة التركيب | 0.02 مم (تكرار الدقة) | |
| اعالي الجبال | <36 ملم | |
| سرعة التركيب | 80000 CPH | |
| مساحة المكونات | 0.2 مم | |
| قوة | 380AC 50 هرتز | |
| استهلاك الطاقة | 8 كيلو واط | |
| ناقل الحركة | أقصى طول: 500 مم | |
| سرعة انتقال | > 500 مم / ثانية | |
| اتجاه الإرسال | كلا الاتجاهين | |
| وضع الإرسال | محرك السيارات عبر الإنترنت | |
| ضغط جوي | > 5.0 كجم / سم² | |
| التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON | |
| X ، Y ، X محرك الطريق | آلة خطية مغناطيسية متطورة + تحكم بمحرك مؤازر لمحور X ، Y ، Z | |
| طريقة التغذية | ||
| نظام التغذية | عدد محطات التغذية | وضع المبارزة تماما 60 |
| عدد الفتحات | الوضع المزدوج تمامًا 16 | |
| طريقة التغذية | مغذي كهربائي بمحرك مزدوج | |

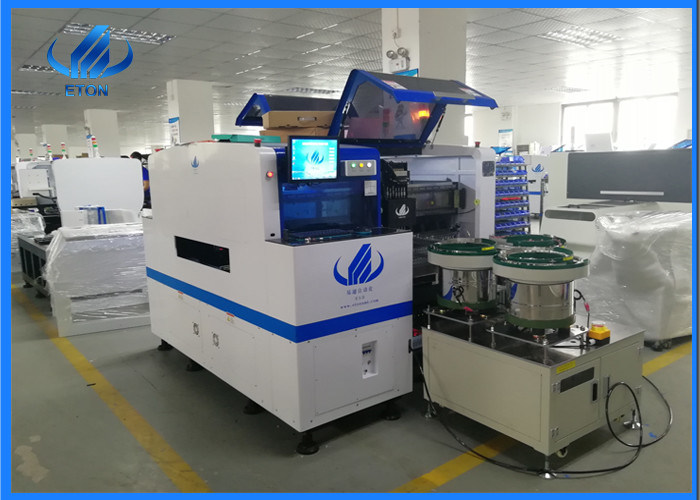

انتقاء وفرش آلة HT-E5D
تطبيق آلة التجميع SMT
انتباه
1. قبل استخدام آلة الالتقاط والوضع ، يجب أن تفهم المعلمات الأساسية لآلة التنسيب ؛
2. قبل تشغيل آلة الالتقاط والوضع ، يجب على المشغل إجراء فحص شامل للآلة.
3. وفقًا لتسلسل عملية التمهيد لتنفيذ آلة Pick and Place ، يجب أن يكون هناك تعليمات مفصلة لتشغيل الماكينة ؛
4. من الضروري إجراء أعمال الصيانة واستكشاف الأخطاء وإصلاحها بشكل منتظم لآلة Pick and Place في الوقت المناسب.
ملاحظات:
1.شروط الدفع: إيداع 30٪ مقدمًا ، يجب دفع الرصيد 70٪ قبل الشحن عن طريق T / T.
2-وقت التسليم: 30 يوما بعد الإيداع.
3-الضمان: 1 سنة. (بما في ذلك قطع الغيار)
