تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | YT202 | ضمان: | 1 سنة ، 12 شهر |
|---|---|---|---|
| اسم: | SMD Chip Mounter ، SMT Pick and Place Machine ، SMT Chip Mounter | طلب: | خط إنتاج SMD ، آلة تصاعد SMT ، خط إنتاج SMT ، لآلة SMT |
| مزود الطاقة: | 380 فولت 50 هرتز | حالة: | 100٪ أصلي ، جديد تمامًا |
| اسم المنتج: | آلة وضع / جهاز تركيب LED / آلة تجميع LED ، مصوب SMT الأوتوماتيكي ، آلة SMT Shooter | وزن: | 1700 كجم |
| سرعة التركيب: | 90000 CPH | إستعمال: | تجميع لوحة الدائرة ، آلة تركيب SMT ، SMD |
| البعد: | 2317 * 1376 * 1762 مم | مغذيات: | 32 قطعة |
| رأس: | 10 قطع | ||
| تسليط الضوء: | إنتاج LED لانتقاء الماكينات ووضعها,اختيار ووضع 10 رؤوس,آلة تركيب LED 10 رؤوس |
||

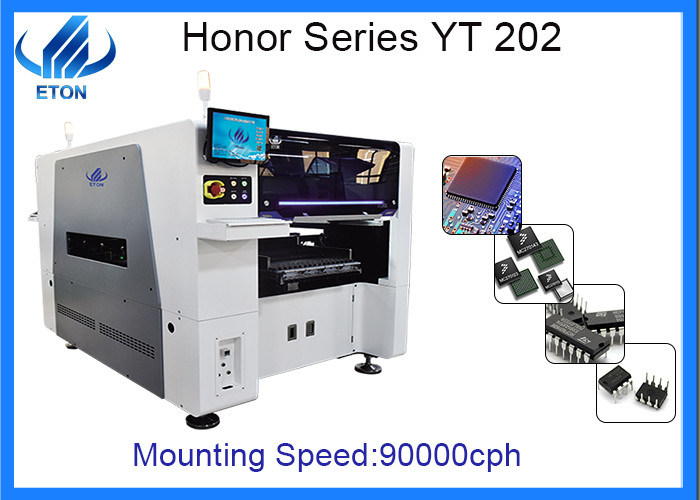

آلة انتقاء ووضع 10 رؤوس LED آلات إنتاج الإلكترونيات
تفاصيل المنتج
رقم الموديل: YT202
الأبعاد: 2317 * 1376 * 1762 مم
الرؤوس: 20 قطعة
الوزن: 1700 كجم
سرعة التركيب: 90000CPH
الطاقة: 380AC 50 هرتز
وحدة التغذية: 32 قطعة وحدة مزدوجة
حجم ثنائي الفينيل متعدد الكلور:
الحد الأقصى: 500 * 450 مم (ثنائي الفينيل متعدد الكلور) / 500 * 300 مم (ثنائي الفينيل متعدد الكلور)
MIN: 50 * 50 مم
سمك ثنائي الفينيل متعدد الكلور: 0.5-4.5 مم
المكونات الأساسية: المحرك
الماركة: ETON
الكاميرا المرئية: 4 مجموعة من الكاميرا المستوردة
مكان المنشأ: قوانغدونغ ، الصين
الضمان: 1 سنة
حول PCBA
العملية والتكنولوجيا
1. الربط: 1. وصلة قطع على شكل حرف V: استخدام آلة تجزئة ، طريقة التقسيم هذه سلسة ، ليس لها تأثير سيء على العملية اللاحقة.
2. استخدم اتصال الثقب (ثقب طابع البريد): تحتاج إلى النظر في الأزيز بعد الكسر ، وما إذا كانت عملية COB على استقرار تركيبات آلة الربط ، يجب أن تنظر أيضًا فيما إذا كان تأثير المكون الإضافي على المسار ، وما إذا كان التجميع .
مادة ثنائي الفينيل متعدد الكلور:
G10 ، G11 ، FR4 ، FR5 درجة حرارة لوح ألياف ثنائي الفينيل متعدد الكلور SMT و COB ، تأثير درجة حرارة THT صغير نسبيًا.
3. تأثير الأسلاك لموصل الوسادة وموضع الفتحة على إنتاج SMT:
يؤثر توصيل الأسلاك لموصل الوسادة وموضع الفتحة بشكل كبير على إنتاجية اللحام في SMT ، نظرًا لأن وصلات الوسادة غير المناسبة والثقوب من خلال قد تعمل بمثابة لحام "سرقة" ، ويتم امتصاص اللحام السائل من التدفق المعاد فرن.الشروط التالية جيدة لجودة المنتج:
(1) قم بتقليل عرض موصل الوسادة: إذا لم تكن هناك سعة حمل حالية وقيود على حجم تصنيع ثنائي الفينيل متعدد الكلور ، فإن أقصى عرض لموصل الوسادة هو 0.4 مم أو 1/2 عرض الوسادة ، ويمكن أن يكون أصغر.
(2) الوسادات المتصلة بمنطقة كبيرة من شريط موصل (على سبيل المثال ، أرضي ، مصدر طاقة) يفضل توصيلها بسلك ضيق لا يقل طوله عن 0.5 مم (لا يزيد العرض عن 0.4 مم أو العرض لا يزيد عن 1/2 وسادة العرض) .
(3) تجنب توصيل الأسلاك من الجانب أو الزاوية في اللوحة.على نحو مفضل ، يدخل سلك التوصيل من منتصف الجزء الخلفي للوسادة.
(4) لا ينبغي وضع الفتحة من خلال أو بالقرب من وسادة تجميع SMT مباشرة.والسبب هو: أن الفتحة الموجودة في الوسادة ستجذب اللحام إلى الفتحة وتتسبب في ترك اللحام لمفصل اللحام ؛مباشرة بالقرب من الفتحة الموجودة في الوسادة ، حتى لو كانت هناك حماية خضراء جيدة ، فقد يتسبب ذلك في تأثير المشتت الحراري ، وسيغير سرعة تسلل مفصل اللحام ، ويؤدي إلى ظاهرة تركيب اللوح ، مما يعيق التكوين الطبيعي لمفصل اللحام عندما تكون جادة.
(5) يُفضل أن يتم طي الوصلة بين الفتحة المخترقة والوسادة بخط توصيل ضيق لا يقل طوله عن 0.5 مم
التعليمات
س: أي نوع من المواد الخام يجب أن أعده لخط SMT؟
ج: تحتاج إلى إعداد ما يلي: ثنائي الفينيل متعدد الكلور ، معجون اللحام ، المكونات ، المغذيات ، الفوهات ، إلخ.
س: هل يمكنك دعم خط SMT بالكامل؟
ج: نعم ، يمكننا توفير حل خط SMT كامل إذا كنت تريد ، فنحن محترفون في هذا المجال.
س: لماذا سعر أجهزتهم أقل بكثير من سعرك؟
ج: قلت إن هناك بعض ماكينات التقشير أرخص منا في السوق وهي موجودة ولكن نقطة بيعها هي السعر ونقطة البيع لدينا هي الجودة.يمكننا أن نضمن لك جودة آلة الانتقاء والمكان ETON ، والقيمة أعلى بكثير من سعرنا.
