تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | YT202 | ضمان: | 1 سنة ، 12 شهر |
|---|---|---|---|
| المكونات القابلة للتطبيق: | SOP | اسم: | SMD Chip Mounter ، SMT Pick and Place Machine ، SMT Chip Mounter |
| طلب: | خط إنتاج SMD ، آلة تصاعد SMT ، خط إنتاج SMT ، لآلة SMT | مزود الطاقة: | 380 فولت 50 هرتز |
| حالة: | 100٪ أصلي ، جديد تمامًا | اسم المنتج: | مكان الجهاز / LED Mounter / LED Assembly Machine ، SMT Shooter Machine |
| وزن: | 1700 كجم | سرعة التركيب: | 90000 CPH |
| إستعمال: | تجميع لوحة الدائرة ، آلة تركيب SMT ، SMD | البعد: | 2317 * 1376 * 1762 مم |
| مغذيات: | 32 قطعة | رأس: | 20 قطعة |
| إبراز: | 90000 CPH Pick And Place Equipment,معدات اختيار ووضع مكونات IC,آلة اختيار مكان السكك الحديدية المزدوجة |
||

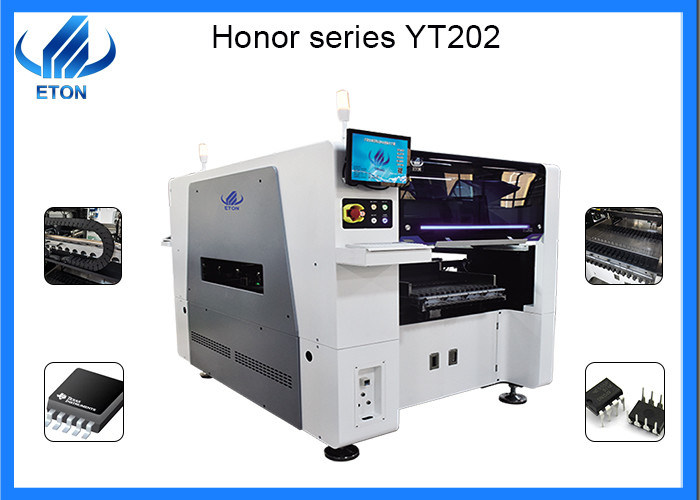

أحدث جهاز اختيار وتحديد مكان لمكون IC مع سكة مزدوجة
معامل
الموديل: YT202
الأبعاد: 2317 * 1376 * 1762 مم
الوزن الإجمالي: 1700 كجم
عرض طول PCB:
الحد الأقصى: 500 * 450 مم (ثنائي الفينيل متعدد الكلور) / 500 * 300 مم (ثنائي الفينيل متعدد الكلور)
الحد الأدنى: 50 * 50 مم
سمك ثنائي الفينيل متعدد الكلور: 0.5-4.5 مم
رقم الكاميرا: 4 قطع
دقة التركيب: ± 0.02 مم
ارتفاع التركيب: <20 مم (تغيير تلقائي)
سرعة التركيب: 90000 CPH

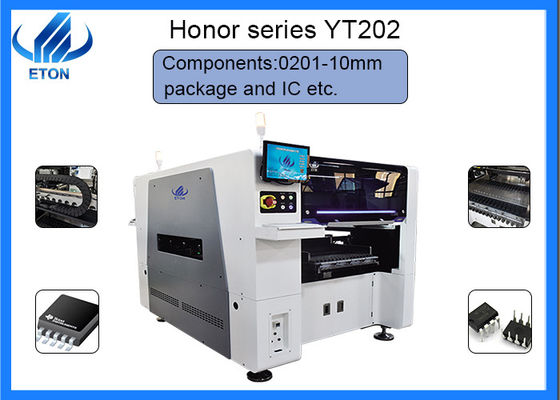

المكونات: حزمة 0201-10mm و IC إلخ.
الطاقة: 380AC 50 هرتز 6kw
عدد محطات التغذية: جانب مزدوج: 32 قطعة ، مجموع حزم بكرات الشريط 64 قطعة
عدد الفتحات: 20 قطعة (جانب مزدوج)
ناقل سكة مزدوج:
كما نعلم ، فإن YT202 عبارة عن جهاز تثبيت مزدوج المسار
دور
ناقل SMT مناسب للتوصيل بين خط إنتاج SMT و AI.يمكن استخدامه أيضًا في التخزين المؤقت لثنائي الفينيل متعدد الكلور أو الفحص أو الاختبار أو الإدخال اليدوي للمكونات الإلكترونية.يمكن استخدامه لتوصيل الإشارة مع المعدات الأخرى
مزايا:
1.المسار المزدوج أكثر كفاءة ، ومناسب لأوامر الإنتاج ذات الحجم الكبير
2.تحسين كفاءة المسار المزدوج ، مما يقلل من وقت لوحة الوصول
3- إن أبسط تمييز بين القضبان هو أن الكفاءة تقلل الوقت المستغرق في نقل اللوحة ، مما يزيد من كفاءة تركيب الماكينة ، والقدرة على إنتاج منتجين مختلفين
4. تصميم قوي لتحسين استقرار المعدات
5. سلس بالتوازي مع عرض طريقة ضبط المسمار
6. وضع اختبار لوحة الدوائر الاختيارية
7.طول الآلة حسب متطلبات العميل
8. التحكم في السرعة المتغيرة
دارة متكاملة
تعريف
IC (الدائرة المتكاملة) عبارة عن عدد كبير من المكونات الإلكترونية الدقيقة (الترانزستورات ، المقاومات ، المكثفات ، إلخ) التي تشكلها الدائرة المتكاملة على ركيزة بلاستيكية ، في شريحة.اليوم يمكن تسمية جميع الرقائق التي تراها تقريبًا بشرائح IC.
تكوين
الدائرة المتكاملة عبارة عن جهاز أو مكون إلكتروني مصغر.باستخدام عملية معينة ، يتم ربط الترانزستورات والثنائيات والمقاومات والمكثفات والموصلات والمكونات الأخرى والأسلاك في الدائرة ببعضها البعض ويتم تصنيعها على قطعة صغيرة أو عدة شرائح صغيرة من أشباه الموصلات أو ركائز عازلة ، ثم يتم تغليفها في غلاف و أنبوب لتشكيل هيكل مصغر مع وظائف الدائرة المطلوبة ، حيث يتم دمج جميع المكونات هيكليًا ، وهذه خطوة كبيرة نحو تصغير المكونات الإلكترونية واستهلاك منخفض للطاقة وموثوقية عالية.
اختبار الفطرة السليمة
1. قبل الاختبار لفهم الدائرة المتكاملة ومبدأ عمل الدائرة ذات الصلة ، قبل فحص وإصلاح IC ، من الضروري أن تكون على دراية بوظائف IC ودائرتها الداخلية والمعلمات الكهربائية الرئيسية ووظائف كل دبوس ، ومبدأ العمل للجهد العادي والشكل الموجي والمكونات الطرفية للدبوس.
2. لا يتسبب الاختبار في حدوث ماس كهربائي بين المسامير أو قياس الجهد أو باستخدام مسبار راسم الذبذبات لاختبار شكل الموجة أو قلم القياس أو المسبار بسبب الانزلاق الناجم عن دائرة قصر دائرة متكاملة ، فمن الأفضل القياس على دائرة مطبوعة محيطية متصلة مباشرة إلى الدبوس.
3. يُمنع منعًا باتًا لمس جهاز التلفزيون والصوت والفيديو بمعدات الاختبار المؤرضة دون عزل المحول ، ويُحظر اختبار التلفزيون والصوت والفيديو والمتطلبات الأخرى مباشرةً بدون محول عزل الطاقة مع الجهاز الذي يحتوي غلافه على تم تأريضه.
