تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | HT-E8S-1200 | البعد: | 2550 * 1650 * 1550 ملم |
|---|---|---|---|
| ضمان: | 1 سنة ، 12 شهر | اسم: | SMD Chip Mounter ، SMT Pick and Place Machine |
| طلب: | خط إنتاج SMD ، آلة تصاعد SMT ، خط إنتاج SMT ، لآلة SMT | مزود الطاقة: | 380 فولت 50 هرتز |
| حالة: | 100٪ أصلي ، جديد تمامًا | اسم المنتج: | آلة وضع / جهاز تركيب LED / آلة تجميع LED ، مصوب SMT الأوتوماتيكي ، آلة SMT Shooter |
| وزن: | 1700 كجم | سرعة التركيب: | 45000 CPH |
| يكتب: | تلقائي | إستعمال: | تجميع لوحة الدائرة ، آلة تركيب SMT ، SMD ، LED |

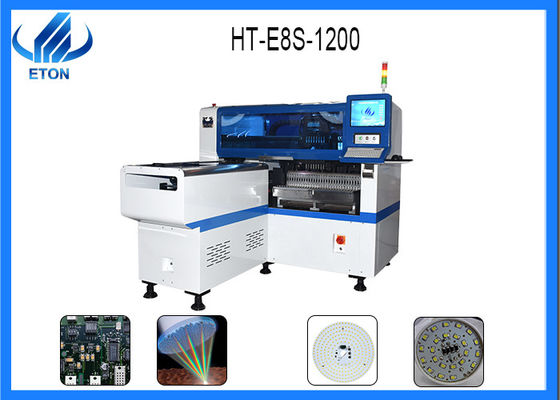

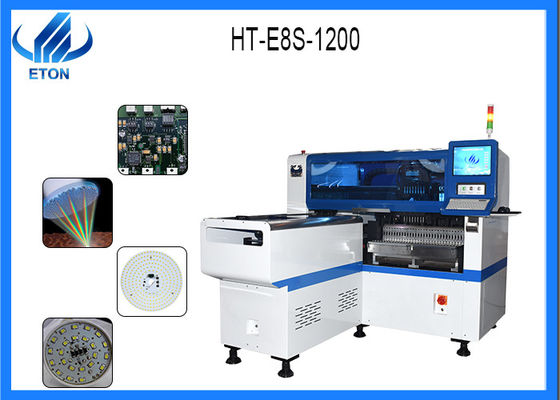

SMT اختيار ووضع المركب رقاقة في صناعة الصمام الخفيفة لمصباح LED ، لمبة دوب ، إلخ.
المقياس التقني
البعد: 2550 * 1650 * 1550 مم
الوزن الإجمالي: 1700 كجم
عرض طول PCB: الحد الأقصى: 1200 * 500 مم الحد الأدنى: 100 * 100 مم
سمك ثنائي الفينيل متعدد الكلور: 0.5-5 مم
عدد الكاميرا: مجموعتان من الكاميرات المستوردة
لقط ثنائي الفينيل متعدد الكلور: هوائي قابل للتعديل الضغط
وضع التركيب: مجموعة الانتقاء والوضع المنفصل الانتقاء المنفصل والوضع المنفصل
البرنامج: البحث والتطوير بشكل مستقل
دقة التركيب: ± 0.04 مم
ارتفاع التركيب: <15 مم (تغيير تلقائي)
سرعة التركيب: 45000 CPH
المكونات: LED ، المكثفات ، المقاومات ، IC ، المكونات المشكلة ، إلخ.
اتجاه الإرسال: كلا الاتجاهين (خيار)
تقنية حصرية حاصلة على براءة اختراع
نظام تغذية المغذي الإلكتروني.
تحديد هوية رحلة محاذاة الرؤية ، تصحيح مارك.
وظيفة إعادة تحميل المواد بدون توقف
التحسين التلقائي بعد إنشاء الإحداثيات ، إلخ.
عملية SMT
1. طابعة الاستنسل: معجون اللحام مفقود على ثنائي الفينيل متعدد الكلور بواسطة طابعة الاستنسل
2-العداد: تتمثل الوظيفة في تركيب مكونات تثبيت السطح على لوحة الدوائر المطبوعة في الموضع الصحيح.المعدات المستخدمة هي آلة SMT ، وتقع في خط إنتاج SMT خلف آلة طباعة الشاشة.
3 المعالجة: الوظيفة هي إذابة المادة اللاصقة بحيث يتم ربط مكونات تجميع السطح بقوة بلوحة PCB.المعدات المستخدمة هي فرن المعالجة ، الموجود في خط إنتاج SMT في الجزء الخلفي من آلة SMT.
4. لحام إعادة التدفق: تتمثل الوظيفة في إذابة معجون اللحام ، بحيث يتم ربط مكونات تجميع السطح ولوحة PCB معًا بقوة.المعدات المستخدمة هي فرن اللحام بإعادة التدفق ، والذي يقع خلف آلة SMT SMT في خط الإنتاج.
5.التنظيف: يتمثل دورها في تجميع لوحة PCB على بقايا اللحام الضارة المذكورة أعلاه مثل إزالة التدفق.المعدات المستخدمة عبارة عن غسالة ، لا يمكن تحديد الموضع ، ويمكن أن يكون على الإنترنت ، ولا يمكن أن يكون على الإنترنت.
6. الكشف: دورها هو تجميع لوحة ثنائي الفينيل متعدد الكلور من أجل جودة اللحام وكشف جودة التجميع.تشمل المعدات المستخدمة العدسة المكبرة ، والمجهر ، وأداة الاختبار على الإنترنت (ICT) ، وأداة اختبار الإبرة الطائرة ، والاختبار البصري التلقائي (AOI) ، ونظام اختبار الأشعة السينية ، وأداة اختبار الوظيفة ، وما إلى ذلك.يمكن تكوين الموقع وفقًا لاحتياجات الكشف في المكان المناسب على خط الإنتاج.
7. الإصلاح: دوره هو الكشف عن فشل إعادة عمل لوحة ثنائي الفينيل متعدد الكلور.الأدوات المستخدمة هي لحام الحديد ومحطة الإصلاح وما إلى ذلك.تكوين في أي مكان في خط الإنتاج.
