تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة التقطيع والمكان | ضمان: | سنة واحدة |
|---|---|---|---|
| طول: | 3100 ملم | عرض: | 2300 مم |
| ارتفاع: | 1550 ملم | الوزن الكلي: | 1700 كجم |
| تسليط الضوء: | آلة SMT لالتقاط ووضع الشريط الأطول,آلة تصنيع الشريط LED لمحاذاة الرؤية,آلة تصنيع الشريط LED بسرعة |
||
آلة SMT التي تلتقط وتضع لشريط LED أطول بسعة بسرعة
وصف المنتج

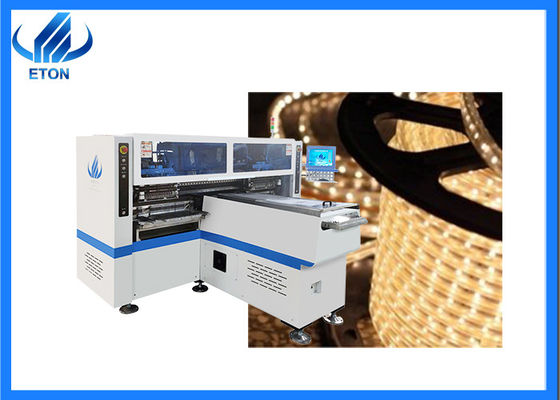

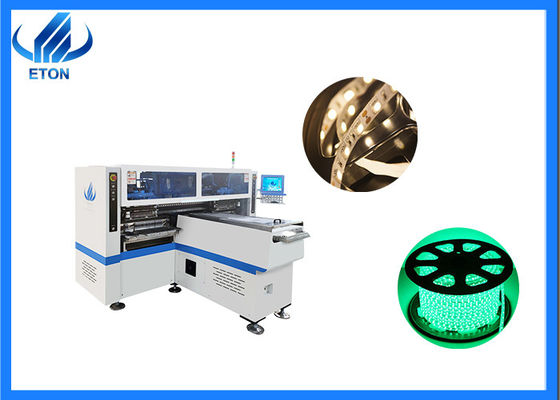

آلة الالتقاط والوضع HT-T9 SMT لديها قدرة إنتاج فائقة السرعة وقد تم تطويرها خصيصًا لإنتاج شرائط إضاءة مرنة خالية من الأسلاك LED.موجه وظيفي.
ثانيًا ، مقارنة بآلات وضع SMT الأخرى التي تتطلب تغذية متعددة لشرائط LED الطويلة ، يمكن لنموذج T9 تغذية اللوحة في وقت واحد ، مما يقلل من وقت التنسيب ويحسن كفاءة الإنتاج.
معامل
| نظام الرؤية | |
| رقم الكاميرا | 5 قطع (كاميرا رقمية) |
| محاذاة الرؤية ، تصحيح مارك | |
| كرر دقة التركيب | ± 0.02 مم (دقة التكرار) |
| اعالي الجبال | ≦ 5 مم |
| تصاعد السرعة | 200000 ~ 250000 CPH |
| عناصر | LED 3014/3020/3528/5050 والمكثفات ، المقاومات ، مقومات الجسر ، إلخ. |
| مساحة المكونات | 0.5 مم |
| عدد محطات التغذية | 68 قطعة |
| رقم الرأس | 68 قطعة |
| قوة | 380AC 50 هرتز |
| استهلاك الطاقة | 6 كيلو واط |
| بيئة التشغيل | 23 ℃ ± 3 |
| ناقل الحركة | أقصى طول: 1200 مم |
| سرعة انتقال | > 500 مم / ثانية |
| اتجاه الإرسال | فردي (يسار ← يمين أو يمين ← يسار) |
| وضع الإرسال | محرك على الإنترنت |
| طريقة تحديد المواقع | بصري |
| مزود الهواء | 0.4-0.6 ميجا باسكال (4-6 كجم / سم 2) 150 نيوتن / دقيقة |
| التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON |
| وحدة بطاقة التحكم في الحركة 1 مجموعة | البحث والتطوير المستقل بواسطة ETON |
| X ، Y ، Z طريقة محرك المحور | محرك خطي مغناطيسي متطور + محرك سيرفو |
| طريقة التغذية | مغذي كهربائي بمحرك مزدوج |
خطوات تشغيل الطابعة شبه الأوتوماتيكية
التحضير قبل الطباعة: خذ الشبكة الفولاذية بنفس الطراز والمواصفات مثل PCB ، خذ القالب كمثال ، نظف الشبكة الفولاذية وطاولة الطباعة بمياه غسيل الألواح ، انقل الشبكة الفولاذية لجعل الشبكة الفولاذية متوافقة تمامًا مع PCB ، قم بإصلاح عملية الطباعة ، خذ معجون لحام الذوبان ، وحركه بسكين التحريك لمدة 3-5 دقائق ، امسحه بالتساوي إلى 1-2 سم من شبكة الصلب ، ويمكن أن يغطي العرض PCB بالكامل.بعد الطباعة ، تحقق مما إذا كانت هناك طباعة مفقودة ، وأكمل العملية بعد الطباعة ، ونظف الأدوات وأوقف تشغيل مصدر الطاقة.
ملف الشركة
منذ إنشائها في عام 2011 ، أصبحت ETON واحدة من الشركات الرائدة في Mounter الكهروضوئية عالية السرعة العالمية بعد ما يقرب من عشر سنوات من التطوير.لقد غيرت الآلة عالية السرعة التي طورتها ETON سعر السوق لمصابيح LED ، وحصلت على شهادات مختلفة وتقدمت بطلب لأكثر من 100 براءة اختراع.
التعليمات
س 1: كيف تدفع بعد شراء المنتج؟
ج: للدفع ، نحن ندعم فقط L / C و T / T في الوقت الحاضر.إذا اخترت T / T ، فسيتعين عليك دفع إيداع بنسبة 30 ٪ ، وسيتم دفع المبلغ المتبقي قبل الشحن.
Q2: ما هو نطاق التطبيق لمنتجك؟
ج: تتمتع منتجاتنا بمزايا كبيرة في إنتاج برامج تشغيل مصابيح LED ومصدر الضوء.إذا كنت من مصنعي مصابيح LED أو تم تحويلك إلى هذه الصناعة ، فيمكننا تزويدك بمزيد من المعلومات.
