نموذج: | HT-E8D-1200 | ضمان: | 1 سنة ، 12 شهر |
---|---|---|---|
اسم: | SMD Chip Mounter ، SMT Pick and Place Machine ، SMT Chip Mounter | طلب: | خط إنتاج SMD ، آلة تصاعد SMT ، خط إنتاج SMT ، لآلة SMT |
مزود الطاقة: | 380 فولت 50 هرتز | حالة: | جديد ، 100٪ أصلي ، جديد تمامًا |
اسم المنتج: | آلة وضع / جهاز تركيب LED / آلة تجميع LED ، مطلق النار SMT الأوتوماتيكي ، آلة SMT Shooter | وزن: | 2500 كجم |
سرعة التركيب: | 90000 CPH | يكتب: | SMT آلة المنتجات ذات الصلة ، تلقائي |
إستعمال: | تجميع لوحة الدائرة ، آلة تركيب SMT ، SMD ، LED | البعد: | 3150 * 2250 * 1650 ملم |

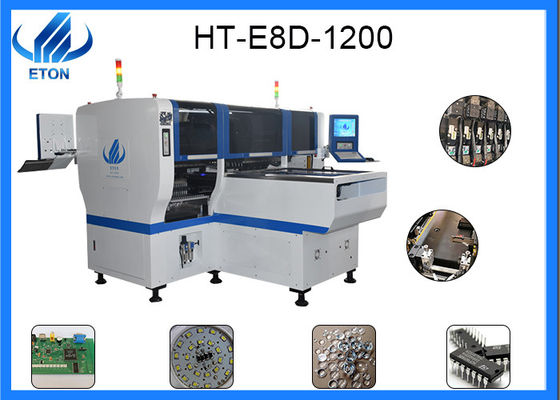

SMT اختيار ووضع رقاقة المركب في خط تركيب الصمام لأنبوب الصمام مع آلة أوتوماتيكية
المقياس التقني
الموديل: E8D-1200
البعد: 3150 * 2250 * 1650 مم
الوزن الإجمالي: 2500 كجم
عرض طول PCB: الحد الأقصى: 1200 * 300 مم الحد الأدنى: 100 * 100 مم
سمك ثنائي الفينيل متعدد الكلور: 0.5-5 مم
لقط ثنائي الفينيل متعدد الكلور: هوائي قابل للتعديل الضغط
وضع التركيب: مجموعة الانتقاء والوضع المنفصل الانتقاء المنفصل والوضع المنفصل
رقم الكاميرا: 4 قطع
دقة التركيب: ± 0.04 مم
ارتفاع التركيب: <15 مم (تغيير تلقائي)
سرعة التركيب: 90000 CPH
المكونات: LED ، المكثفات ، المقاومات ، IC ، المكونات الشكلية ، إلخ.
مساحة المكونات: 0.2mm
عدد محطات التغذية: 48 قطعة
عدد الفتحات: 24 قطعة
الطاقة: 380AC 50 هرتز
استهلاك الطاقة: 8 كيلو واط
ناقل الحركة: أقصى طول: 1200 مم
سرعة الإرسال: > 1000 مم / ثانية
حول PCBA
1. عملية PCBA: PCBA = تجميع لوحة الدوائر المطبوعة ، أي إفراغ PCB من خلال SMT ، ثم مكون DIP الإضافي خلال العملية بأكملها ، يشار إليها باسم عملية PCBA.
2- حالة الصناعة: نظرًا لإنتاج لوحة الدوائر المطبوعة في النصف الأخير من تصنيع المعدات الإلكترونية ، فإنها تعتبر الصناعة النهائية لصناعة الإلكترونيات.تتطلب جميع الأجهزة الإلكترونية تقريبًا دعم لوحة الدوائر المطبوعة ، مما يجعل لوحة الدوائر المطبوعة أكبر منتج مكون إلكتروني في العالم من حيث الحصة السوقية.تعتبر اليابان والصين وتايوان وأوروبا الغربية والولايات المتحدة قواعد تصنيع لوحات الدوائر المطبوعة الرئيسية.
يتم التحكم في مدخل ومخرج اللوحة وإشارة البدء بواسطة مفتاح كهربائي كهروضوئي Japan Moron ، ويتم التحكم في جميع إشارات التبديل والمدخل والمخرج بواسطة PLC.
تم تجهيز جزء التحكم بالسرعة وإعداد المسافة وإعداد الوقت ووظائف التنبيه الصوتي البصري.يعتمد محرك السائر على محرك متدرج عالي الجودة لقيادة السيارة للتحرك من جانب إلى آخر لضمان تحديد المواقع بدقة وعمر خدمة طويل للجسر المسطح الجاري.
يعتمد الحزام المتزامن حزام متزامن دقيق مستورد ، ناعم ، مقاوم للاهتراء ، صامت ؛
تعتمد حديقة ضوء الدليل دليل 22 مم من الفولاذ المقاوم للصدأ لضمان التشغيل المستقر للمركبة ؛
يمكن تحديد طول الماكينة وفقًا للمسافة العالية بين سطري خط التصحيح وحجم اللوحة.
