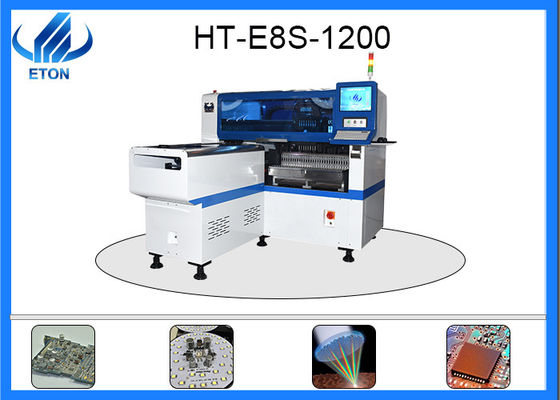

380V SMT رقاقة تصاعد آلة اختيار ووضع آلة لصناعة أضواء LED

SMT آلات انتقاء ووضع الفوهات لصناعة أضواء LED

المقياس التقني

البعد: 2550 * 1650 * 1550 مم

الوزن الإجمالي: 1700 كجم

عرض طول PCB: الحد الأقصى: 1200 * 500 مم الحد الأدنى: 100 * 100 مم

سمك ثنائي الفينيل متعدد الكلور: 0.5-5 مم

عدد الكاميرا: مجموعتان من الكاميرات المستوردة

لقط ثنائي الفينيل متعدد الكلور: هوائي قابل للتعديل الضغط

وضع التركيب: مجموعة الانتقاء والوضع المنفصل الانتقاء المنفصل والوضع المنفصل

البرنامج: البحث والتطوير بشكل مستقل

دقة التركيب: ± 0.04 مم

ارتفاع التركيب: <15 مم (تغيير تلقائي)

سرعة التركيب: 45000 CPH

المكونات: LED ، المكثفات ، المقاومات ، IC ، المكونات المشكلة ، إلخ.

اتجاه الإرسال: كلا الاتجاهين (خيار)

وظيفة المكونات

المقاوم: الحد الحالي ؛الأرستقراطيين: لحماية الجهد العابر في الدوائر ؛المكثفات: الدور الأساسي للمكثفات هو الشحن والتفريغ ؛الدوائر المتكاملة: تتمثل الوظيفة في تقليل عدد المكونات في الدائرة وتحسين الأداء والتطبيق المريح ؛الثنائيات: أكبر ميزة هي التوصيل أحادي الاتجاه ، أي أن التيار يمكن أن يتدفق فقط من الصمام الثنائي في اتجاه واحد ، ودور دائرة مقوم الصمام الثنائي ، ودائرة الكاشف ، ودائرة تثبيت الجهد ، ومجموعة متنوعة من دارة التعديل ؛جوهرها هو أن الترانزستور يمكنه التحكم في التغيير الأكبر للتيار المتكامل من خلال التغيير الطفيف في تيار القاعدة.

وظيفة المكونات

المقاوم: الحد الحالي ؛الأرستقراطيين: لحماية الجهد العابر في الدوائر ؛المكثفات: الدور الأساسي للمكثفات هو الشحن والتفريغ ؛الدوائر المتكاملة: تتمثل الوظيفة في تقليل عدد المكونات في الدائرة وتحسين الأداء والتطبيق المريح ؛الثنائيات: أكبر ميزة هي التوصيل أحادي الاتجاه ، أي أن التيار يمكن أن يتدفق فقط من الصمام الثنائي في اتجاه واحد ، ودور دائرة مقوم الصمام الثنائي ، ودائرة الكاشف ، ودائرة تثبيت الجهد ، ومجموعة متنوعة من دارة التعديل ؛جوهرها هو أن الترانزستور يمكنه التحكم في التغيير الأكبر للتيار المتكامل من خلال التغيير الطفيف في تيار القاعدة

1. آلة الالتقاط والوضع متعددة الوظائف لدينا e8s ، إنها آلة اختيار ووضع متعددة الوظائف ذات محرك خطي مغناطيسي ، يمكن تركيبها لرقائق LED ، المكثفات ، المقاومات ، العدسة ، IC ، المكونات المشكلة ، إلخ. سائق الطاقة ، لوحة كهربائية ، عدسة ، لمبة DOB ، لمبة خطية ، الأجهزة المنزلية.

2. خذ مشغل الطاقة على سبيل المثال ، حيث يمكنك رؤية مشغل الطاقة هذا ، فإن ارتفاع المكونات أعلى من المكونات الأخرى.وهذا الأسود هو IC ، وهو أصغر مكون في لوحة PCB هذه ، أعتقد أن بعضكم قد يقلق بشأن عدم قدرة أجهزتنا على تركيب هذه الأنواع المختلفة من مكونات الحجم. لا تقلق بشأن هذا ، يمكن لآلتنا تركيب العديد من أنواع مكونات الحجم ، بغض النظر عن مثل هذه المكثفات الكبيرة أو IC الصغيرة ، يمكننا تركيبها ورأسنا بها أنواع من الفوهات يمكن استبدالها بأحجام مختلفة من المكونات.

3.هذه هي العدسة ، العدسة شفافة وشكلها يشبه الزر.من لوحة PCB هذه ، مساحة العدسة أطول من المنتجات الأخرى ، وهناك شريحة LED في كل عدسة LED ، مما يجعل العدسة تضيء. يمكن استخدام PCBA لإنتاج مصابيح الشوارع وأضواء اللوحة ، إلخ.
