تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | HT-T9-2S | ضمان: | 1 سنة ، 12 شهر |
|---|---|---|---|
| اسم: | SMD Chip Mounter ، SMT Pick and Place Machine ، SMT Chip Mounter ، فوهة smt | طلب: | خط إنتاج SMD ، آلة تصاعد SMT ، خط إنتاج SMT ، لآلة SMT |
| مزود الطاقة: | 380 فولت 50 هرتز | شرط: | جديد ، أصلي 100٪ ، جديد تمامًا |
| اسم المنتج: | آلة وضع / جهاز تركيب LED / آلة تجميع LED ، مطلق النار SMT الأوتوماتيكي ، آلة SMT Shooter | وزن: | 3100 كجم |
| سرعة التركيب: | 500000 CPH | يكتب: | تلقائي |
| إستعمال: | تجميع لوحة الدائرة ، آلة تركيب SMT ، SMD ، LED | البعد: | 3454 مم * 3035 مم * 1777 مم |
| إبراز: | آلة اختيار مكان SMT لشريط النيون,آلة اختيار مكان SMT لأضواء النيون,آلة اختيار مكان بذراع مزدوج |
||

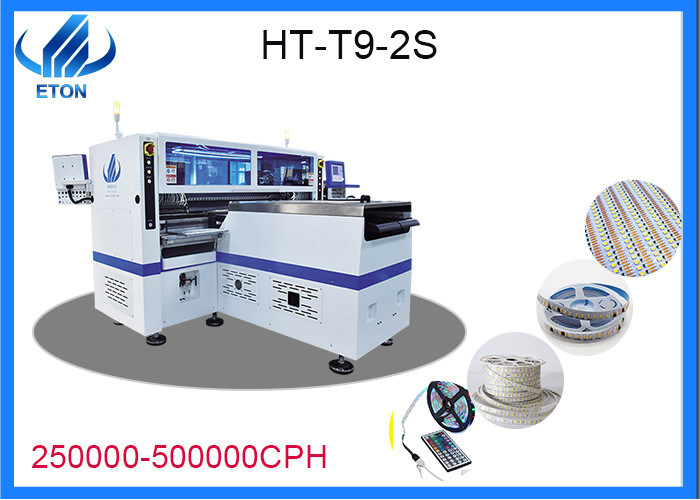

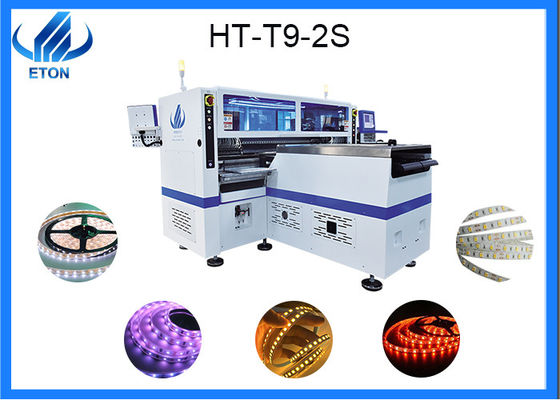

ضوء النيون SMT اختيار ووضع آلة بذراع مزدوج
وصف المنتج
آلة تركيب شريط LED T9-2S ، هذا هو أسلوب تصميم شركتنا ، لون الخلفية الأزرق والأبيض يجعلك تشعر بالنعومة في المظهر.
T9-2S هي آلة شركتناتستخدم خصيصًا لإنتاج شرائط الإضاءة المرنة LED ،مما يعني أيضًا أنه طالما أنها شرائط إضاءة LED ، فيمكن إنتاجها بغض النظر عن طولها.
يمكن لآلتنا إنتاج شرائط إضاءة مرنة من أي طول ، بغض النظر عن أنها 5 م ، 10 م ، 50 م ، 100 م ، ولا توجد مشكلة إذا كنت تريد إنتاج 200 م أو أكثر.
لأن السبب الأول هو أن طول ملفلوحة PCB لآلتنا 250 مم * أي طول.
وتجدر الإشارة إلى أن العرض هنا يبلغ 250 مم ، وهو العرض القياسي لصناعة مصابيح LED
دعونا نستمر في فهم هذه الآلة.طوله 3454 مم وعرضه 3035 مم وارتفاعه 1777 مم ووزنه الإجمالي 3100 كجم.في الواقع ، كآلة ، يعد هذا أيضًا حجمًا كبيرًا نسبيًا.
هذا لأن هذا الجهاز مصمم بوحدتين.كما ذكرت من قبل ، نظرًا لأن لوحة PCB بسيطة جدًا في صنع شرائط إضاءة LED ، فقد أصبحت سرعة الإنتاج عاملاً بالغ الأهمية.هذا هو السبب في أننا صنعنا وحدتين من أجل T9-2S ، فقط لزيادة قدرتها الإنتاجية.يمكن أن تصل القدرة الإنتاجية المثالية لهذه الآلة إلى 500000 CPH.
الأول هوهيكل ثنائي الوحدة، الأمر الذي يجعله في الذهن أكثر بكثير من الآلات الأخرى ، وهو ما نسميه "وُلد من أجل الفوز" ، مما يؤدي إلى تعظيم ميزة الموهبة.
عدد الرؤوس فيوصلت وحدة واحدة إلى 68 قطعة ، لذا فإن T9-2S من الوحدتين تحتوي على إجمالي 136 رأسًا، وهو سر قدرتها الإنتاجية الفائقة السرعة.
معامل
| حجم ثنائي الفينيل متعدد الكلور (العرض * الطول) | 250 (± 10) مم * أي طول |
| سمك ثنائي الفينيل متعدد الكلور | 0.1 -0.5 ملم |
| لقط ثنائي الفينيل متعدد الكلور | الامتزاز الفراغي ، لقط الاسطوانة ، عرض المسار قابل للتعديل |
| طريقة التركيب | انتقاء المجموعة ووضع المجموعة |
| كرر الدقة | ± 0.05 مم |
| مجموعة المكونات | LED3014 / 3020/2835/5050 والمقاوم ، المكثفات ، مقومات الجسر ، إلخ. |
| وضع الموقف | بصري |
| رقم الرأس | ضعف الجانب: 136 قطعة (جانب واحد: 68 قطعة) |
كشف SMT
في إنتاج آلة تصنيع مصابيح LED ، بالإضافة إلى الفحص البصري اليدوي ، يمكن أيضًا اكتشاف العيوب في عملية الإنتاج بواسطة الآلات ، مثل الفحص البصري AOI.
يقوم الجهاز تلقائيًا بمسح ثنائي الفينيل متعدد الكلور من خلال الكاميرا والتقاط الصور ومقارنة وصلات اللحام المختبرة بالمعلمات المؤهلة في قاعدة البيانات.وبعد معالجة الصورة ، افحص العيوب الموجودة على لوحة الدوائر المطبوعة واعرض / حدد العيوب من خلال الشاشة ، أو حددها تلقائيًا لإصلاحها.إنها تعتمد تقنية معالجة الرؤية عالية السرعة وعالية الدقة للكشف تلقائيًا عن أخطاء التثبيت المختلفة وعيوب اللحام على لوحة PCB.تتراوح لوحات ثنائي الفينيل متعدد الكلور من الألواح عالية الكثافة عالية الكثافة إلى الألواح الكبيرة منخفضة الكثافة ، مما يوفر حلول الفحص المباشر لتحسين كفاءة الإنتاج وجودة اللحام.
سيقلل الفحص البصري الآلي (AOI) من العيوب ويكتشف الأخطاء ويزيلها مبكرًا في عملية التجميع للتحكم الجيد في العملية.سيؤدي الاكتشاف المبكر للعيوب إلى تجنب إرسال مركبات ثنائي الفينيل متعدد الكلور التالفة إلى مراحل التجميع اللاحقة ، وسيقلل من تكاليف الإصلاح ويتجنب تخريد الألواح غير القابلة للإصلاح.
