تفاصيل المنتج:
شروط الدفع والشحن:
|
حجم ثنائي الفينيل متعدد الكلور: | الحجم الأقصى: 500 * 450 مم (جانب واحد) | سمك الكلور: | 0.5-4.5 ملم |
---|---|---|---|
آلة تصوير: | رئيس مكون التعرف على رؤية الرحلة محاذاة الرؤية + تصحيح العلامة | كرر الدقة: | ± 0.02 مم |
اعالي الجبال: | ≦ 6 مم | السرعة المثلى: | 120000 CPH |
نطاق المكون: | حزم 0201 ~ 10 ملم و IC إلخ. | عدد الرؤوس: | ضعف الجانب: 40 جهاز كمبيوتر شخصى جانب واحد: 20 جهاز كمبيوتر شخصى |
طريقة التغذية: | مغذي رأس مزدوج ذكي | X ، Y ، Z طريقة محرك الأقراص: | محرك خطي مغناطيسي متطور ومحرك مؤازر |
تسليط الضوء: | محرك مغناطيسي أوتوماتيكي للرقائق,120000CPH أوتوماتيكي للرقائق,مصباح LED SMT Pick Place Machine |

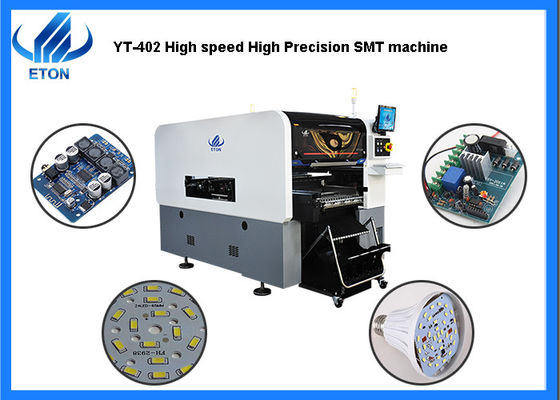

التلقائي عالية الدقة عالية السرعة 120000CPH أدى الإضاءة SMT اختيار ووضع آلة
معلومات الجهاز
1. آلة يبرز
(1) رأس متعدد الوحدات عالي السرعة ، ينطبق على رقاقة صغيرة جدًا 0201-10 * 10 مم ، نطاق مكون أوسع
(2) تحسين أداء التعرف ، وحجم يصل إلى 40 * 40 مم.
(3) كل وحدة 20 مغزل ، عالية السرعة وذكية مع تصميم مضغوط خفيف.
(4) كل رأس موضع بوظيفة الكشف المستقلة ، يحسن ثبات الجهاز وموثوقية المنتج.
(5) اعتماد محرك خطي مغناطيسي متطور ونظام مؤازر ورأس معياري متعدد الوظائف ، زادت السعة بنسبة 25٪ مقارنة بالآلة التقليدية ، ووصلت سرعة التنسيب المثلى إلى 120000 CPH.
2. إنتاج مرن
(1) كاميرا مسح ضوئي ذات خط ثابت: يمكن استخدام مكونات بحجم أقل من 10 * 10 مم ، أو ارتفاع أقل من 6 مم لتحديد السرعة العالية والدقة العالية
(2) التعرف على العلامات: نظام التعرف على العلامات عالي الدقة ، واعتماد التعرف على الإضاءة بثلاثة ألوان ، وتطبيقه على أي علامة شكل وعدسة ، ومجموعة واسعة من التطبيقات.
(3) عربة الإرساء ، وحدة التغذية الذكية بشريط مزدوج الرأس
3. موثوقية عالية
(1) رأس وضع عالي الدقة جديد تمامًا مطور ذاتيًا
(2) الجمع بين الدقة العالية وكاميرا التعرف على العلامات وكاميرا رؤية الطيران الثابتة ، وضمان دقة تحديد الموضع
(3) يعتمد رأس التنسيب على كشف فراغ مستقل يعمل على تحسين أداء التنسيب
(4) البرمجة خارج الخط ، توفير وقت دورة التحول
(5) وظيفة التعلم الذكي للبرامج والذكاء الاصطناعي ووظيفة التحسين التلقائي
4. هيكل نظام النقل
(1) جسرتان ، 120 مغزل * 2 عملاقة ، إجمالي 40 مغزل
(2) إمكانيات معالجة مرنة لثنائي الفينيل متعدد الكلور ، سكة مزدوجة ، يمكن لكلا العملاقين تركيب نفس ثنائي الفينيل متعدد الكلور الكبير في نفس الوقت ، مما يحقق إنتاجًا مرنًا
(3) الأسلاك المرنة من خلال رؤوس التنسيب المعيارية وأنماط الإنتاج المختلفة.
معامل
نموذج | YT 402 |
حجم ثنائي الفينيل متعدد الكلور |
الحجم الأقصى: 500 * 450 مم (ثنائي الفينيل متعدد الكلور واحد) 500 * 300 مم (ثنائي الفينيل متعدد الكلور) حجم MIN: 50 * 50 مم |
سمك ثنائي الفينيل متعدد الكلور | 0.5-4.5 ملم |
لقط ثنائي الفينيل متعدد الكلور | تحامل الاسطوانة ، عرض المسار قابل للتعديل |
سكة حديدية | 2 سكة حديدية ، جسرتان (السكك الحديدية 1.4 هي سكة ثابتة) |
النظام | ويندوز 7 |
البرمجيات | البحث والتطوير بشكل مستقل |
نظام إدارة الإنتاج MES | حسب الطلب (خيار) |
البرمجة خارج الخط | متوفرة |
رقم الكاميرا | 4 مجموعة (كاميرا رقمية) |
التعرف على كاميرا الرؤية السفلية | |
محاذاة الرؤية + تصحيح العلامات | |
كرر الدقة | ± 0.02 مم |
اعالي الجبال | ≦ 6 مم |
سرعة التركيب | 120000 CPH (السرعة المثلى) |
مجموعة المكونات | حزم 0201-10 * 10 مم كحد أدنى و IC إلخ |
قوة | 380 تيار متردد 50 هرتز 6 كيلو واط |
بيئة التشغيل | 23 ℃ ± 3 |
اتجاه الإرسال | المعيار: اتجاه واحد |
وضع الإرسال | محرك على الإنترنت |
وضع الموقف | بصري |
استهلاك الهواء | 0.4-0.6 ميجا باسكال () 4-6 كجم / سم 2) 150 نيوتن / دقيقة |
التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON |
وحدة بطاقة التحكم في الحركة 1 مجموعة | |
X ، Y ، Z طريقة محرك الأقراص | محرك خطي مغناطيسي متطور + محرك سيرفو |
عدد محطة التغذية | فتحة عربة الإرساء المزدوجة الجانبية 32 قطعة ، حزم بكرة الشريط: 64 قطعة (فتحة عربة الإرساء أحادية الجانب 16 قطعة ، حزمة بكرة الشريط: 32 قطعة) ، التبديل بحرية بين عربة الإرساء ووحدة تغذية صينية IC |
عدد الرؤوس | ضعف الجانب: 40 جهاز كمبيوتر شخصى (جانب واحد: 20 جهاز كمبيوتر شخصى) |
طريقة التغذية |
مغذي رأس مزدوج ذكي |
مزايا الشركة
تم إنشاء ETON في عام 2011 بخبرة تزيد عن 10 سنوات في آلة الالتقاط والمكان عالية السرعة.نحن أكبر مصنع للتكنولوجيا الفائقة في الصين مع قدرة قوية على التصميم وتصنيع البحث والتطوير والمبيعات والخدمات. "الكفاءة العالية" و "الجودة العالية" و "الاستقرار العالي" هي التكنولوجيا الأساسية لشركة ETON.
قدرة إنتاج قوية ، لدى ETON أكثر من 50000 متر مربع من الحديقة الصناعية في مقاطعة Jiangxi ، وقدرة الماكينة أكثر من 50 وحدة / شهر
133 براءة اختراع وبراءات اختراع لتكنولوجيا الممتلكات ، بما في ذلك حصلنا على 9 براءات اختراع و 112 براءة اختراع عملية و 12 حقوق نشر برمجية.
أنشأت ETON مركز البحث والتطوير ، قسم آلة التنسيب عالي السرعة smt ، قسم معدات طباعة معجون اللحام الدقيق ، قسم معدات الاستغناء بدقة عالية السرعة ، قسم معدات أتمتة الأجهزة الطرفية smt ومركز فحص الجودة لضمان جودة الآلات.
التعليمات
1. هل تقدمون آلة خط الإنتاج الكاملة؟
نعم بالطبع.نحن نقدم آلة خط الإنتاج بالكامل ، بما في ذلك آلة طابعة معجون اللحام ، ناقل ، فرن إنحسر آلة الالتقاط ووضعها.
2. ما هو الجهاز الرئيسي في آلة الالتقاط والوضع؟
لدينا العديد من الآلات المختلفة ، والآلات المختلفة تنطبق على الأجهزة المختلفة.تشمل المنتجات الرئيسية المصباح ، الأنبوب ، الشريط المرن ، المصباح اللوحي ، المصباح السفلي ، ضوء الشارع ، مصباح السقف ، مصباح غسالة الجدار ، إلخ.
3. ماذا عن لغة برنامج تشغيل الجهاز؟
برنامجنا هو R&D مستقل بأنفسنا مع لغتين (الإنجليزية والصينية).
4. ما هي شروط الدفع؟
T / T على ما يرام.يمكنك اختيار FOB Shenzhen.
5. من هم عملاؤك الرئيسيون؟
تم تصدير إنتاجنا إلى أكثر من 20 دولة ومنطقة ، بما في ذلك كوريا الجنوبية والهند ومصر وتركيا وروسيا إلخ.
