تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | 2700 * 2300 * 1550 مم | حجم ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
|---|---|---|---|
| سمك الكلور: | 0.5 ~ 5 مم | وضع التركيب: | انتقاء المجموعة ووضع المجموعة |
| دقة التركيب: | ± 0.02 مم (دقة التكرار） | اعالي الجبال: | المعيار: ≤5mm |
| سرعة التركيب: | 200000 ~ 250000 CPH | عدد محطات التغذية: | 68 قطعة |
| رقم الرأس: | 68 قطعة | قوة: | 380AC 50 هرتز |
| استهلاك الطاقة: | 6 كيلو واط | X ، Y ، Z طريقة محرك الأقراص: | محرك خطي مغناطيسي متطور ومحرك مؤازر |
| تسليط الضوء: | آلة الالتقاط والوضع بسرعة 250000CPH,جهاز SMT الشريط المرن,أنبوب SMT المركب |
||

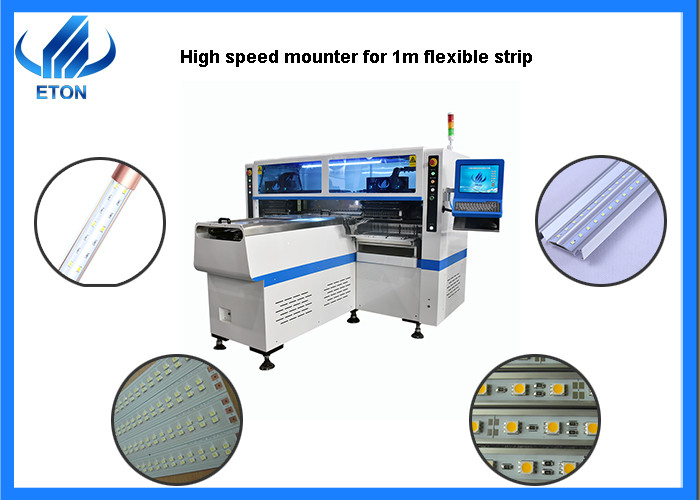

آلة انتقاء ووضع 250000CPH عالية السرعة لشريط مرن ومصباح أنبوبي
وصف HT-F9 آلة انتقاء ووضع
آلة الالتقاط والوضع الخطية ذات الذراع المزدوجة المغناطيسية LED عالية السرعة ، تنتج 4 أنواع من المواد في نفس الوقت ، وتصل السعة إلى 250000 CPH.
تستخدم آلة SMT فوهة الشفط على الرأس لامتصاص المكونات المختلفة من المغذيات وتركيبها على لوحة PCB.
آلة SMT pick and place هي المعدات الرئيسية في عملية إنتاج SMT ، والتي لا يمكن استبدالها بمعدات أخرى.
عملية إنتاج SMT هي طلاء معجون اللحام ، وتركيب المكونات ، ولحام إعادة التدفق ، وهي أكثر العمليات الرئيسية في عملية إنتاج SMT.من أجل الحصول على جودة تركيب جيدة ، يجب أن يكون لآلة SMT التي يتم التقاطها ووضعها عملية تثبيت جيدة بالإضافة إلى المعدات الجيدة.
الخصائص الرئيسية
● آلة انتقاء و مكان ذات ذراع مغناطيسي خطي مزدوج الذراع
● 68 محطة تغذية و 68 فوهة
● تنطبق على 0.6M ، 0.9M ، 1.2M جامدة PCB و 0.5M ، 1M شريط مرن LED.
● إنتاج 4 أنواع من المواد في نفس الوقت بسعة عالية.
● متاح للوحة مع أي نسبة من رقاقة LED والمقاوم.
● ذراع مزدوج أربع وحدات ، 17 فوهة لكل جزء تركيب ، يمكن تركيب الجزء A / B / C / D بشكل منفصل أو متزامن.
● معايرة تلقائية ، عالية الدقة ، متوفرة لـ RGB.
● تكنولوجيا براءات الاختراع الحصرية: مجموعة لاتخاذها وتجميعها لتتصاعد.
المعلمة التقنية الرئيسية
| البعد | 2700 * 2300 * 1550 مم |
| عرض طول ثنائي الفينيل متعدد الكلور |
الحد الأقصى: 1200 * 330 ملم الحد الأدنى: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 ~ 5 مم |
| وضع التركيب | مجموعة لاتخاذ وتجميع لتركيب |
| دقة التركيب | ± 0.02 مم |
| اعالي الجبال | المعيار: ≤5mm |
| سرعة التركيب | 200000 ~ 250000 CPH |
| عناصر |
LED 3014/3020/3528/5050 ومقاومات ، المكثفات ، مقومات الجسر |
| مساحة المكونات | 0.5 مم |
| عدد محطات التغذية | 68 قطعة |
| رقم الرأس | 68 قطعة |
| قوة | تيار متردد 380 فولت 50 هرتز |
| استهلاك الطاقة | 6 كيلو واط |
| X ، Y ، Z طريقة محرك الأقراص | محرك خطي مغناطيسي متطور ومحرك مؤازر |
صورة HT-F9
تطبيق HT-F9آلة اختيار ووضع
أنبوب LED ، مصباح شريط مرن ، مصباح لوحي ، إلخ.
خط إنتاج نصف أوتوماتيكي HT-F9
تعريف عن الشركة
منذ إنشائها في عام 2011 ، التزمت ETON بتطوير وإنتاج آلات وضع SMT.
1. وصول قوي وتطوير فريق التكنولوجيا ، ودعم ترقية الجهاز باستمرار ، ودعم الدعم الفني القوي للعميل.
2. تجربة غنية في SMT Industry Line.أنشأ ETON أكثر من 10 سنوات ، نحن الشركة الرائدة في مجال تصنيع آلة SMT في الصين.
3. قدرة إنتاج قوية ، لدى ETON أكثر من 50000 متر مربع من المجمع الصناعي في مقاطعة Jiangxi ، وقدرة الماكينة أكثر من 50 وحدة / شهر.
4. الخدمة الجيدة والمهنية.توفير خدمة المهندس من الباب إلى الباب ، ودعم التدريب عبر الفيديو عبر الإنترنت ، والتدريب بالفيديو.
حصة ، جزء أساسي من الماكينة تم استبداله مجانًا أثناء الضمان.ويمكننا أيضًا توفير حل خط SMT احترافي.
شهادة
حصلنا على 9 اختراعات صطلاب ، 112 براءة اختراع عملية ، 12 برنامجًابراءات الاختراع.
زبوننا
ETON كشركة مصنعة رائدة لآلة التقاط الصور الإلكترونية عالية السرعة ووضعها ، يتم تصدير المنتجات إلى أكثر من 20 دولة ومنطقة ، بما في ذلك الهند وفيتنام وتونس ومصر وتركيا وروسيا وتايلاند ، إلخ.
معارضنا
تشارك شركتنا في المعارض في الداخل والخارج كل عام (باستثناء فترة الوباء) ، مثل:
في الخارج: معرض الهند دلهي ، معرض الهند مومباي ، معرض باكستان ، معرض مصر ، معرض تونس ، معرض تايلاند ، إلخ.
محلي: معرض قوانغتشو جوانجيا ؛معرض شنغهاي ميونيخ.معرض Chongqing LED Light ، إلخ.
ما بعد البيع لديناخدمةس
الحزمة والتسليم
جميع الآلات معبأة بالفراغ والتعبئة الخشبية مثل تلك الموجودة في الصور.
الخطوة 1. تغليف الفيلم
منع الجهاز من الغبار والماء والانهيار والاهتزاز.
الخطوة 2. إضافة رغوة + تغليف الفيلم
حماية مزدوجة آمنة ، تمنع الجهاز من الانهيار والاهتزاز.
الخطوة 3. فريدة من نوعها تغليف احباط القصدير
إضافة تغليف رقائق القصدير يمكن أن يمنع الفيلم من كسر الصفر.
الخطوة 4. تخصيص التعبئة الكرتون الخشب قوية
التعبئة الخشبية القوية المخصصة لسفينة المحيط ، يتم إصلاح الآلات في كرتون الخشب ، مما يمنع بشكل فعال الاصطدام والصدمات.
التعليمات:
س: هل لديك خدمة ما بعد البيع من الخارج؟
ج: يمكننا تقديم الدعم الفني في الخارج.إذا كان لديك أي مشاكل فنية ، فإن مهندسينا سوف يقدمون لك الدعم في الوقت المناسب.في الخارج ، لدينا مكتب الهند ومصر ومهندس محلي ، إلخ.
س: كيف يتم التدريب؟
ج: بعد شراء أجهزتنا ، يمكنك إرسال مهندسينك إلى مصنعنا ، أو نرسل مهندسينا إلى مصنعك ، وبعد ذلك سنقوم بتدريب موظفيك على تشغيل هذه الآلات.التدريب عبر الإنترنت ودروس الفيديو.أثناء الوباء ، إذا لم يتمكن مهندسونا من اجتيازه ، فلدينا أيضًا تدريب خاص فردي عبر الإنترنت ودروس بالفيديو.
س: هل من الصعب استخدام الجهاز؟
ج: الآلة ذكية للغاية وسهلة التشغيل ، مثل الهاتف الذكي ، كما أن البرنامج من صنع شركتنا ، لذلك نحن نعرف كيف نجعله أكثر ذكاءً ويعمل بطريقة ودية.
س: ما الجهاز الذي يمكنني شراؤه منك؟
ج: آلة وضع متعددة الوظائف ، آلة وضع عالية السرعة ، آلة صرف ، آلة تحميل ، آلة طباعة ، لحام إنحسر ، إلخ.
س: هل لديك أي عملاء في الهند؟كم عدد الآلات الموجودة في الهند؟
ج: نعم ، لدينا العديد من العملاء الكبار في الهند ، مثل RK ، SURYA ، FIEM ، CALCOM ، POLYCRB ، إلخ. لقد قمنا ببيع أكثر من مائة آلة إلى الهند ونذهب إلى المعرض كل عام.
