تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | HT-T9-2S | name: | pick and place machine |
|---|---|---|---|
| وتتراوح المنتجات: | 5 م ، 10 م ، 25 م ، 50 م ، 100 م لفة للفة شريط ليد طويل | محطة التغذية: | 136 قطعة |
| رؤساء: | 136 قطعة | طريقة التغذية: | مغذي رأس مزدوج ذكي |
| وضع التركيب: | انتقاء المجموعة ووضع المجموعة |

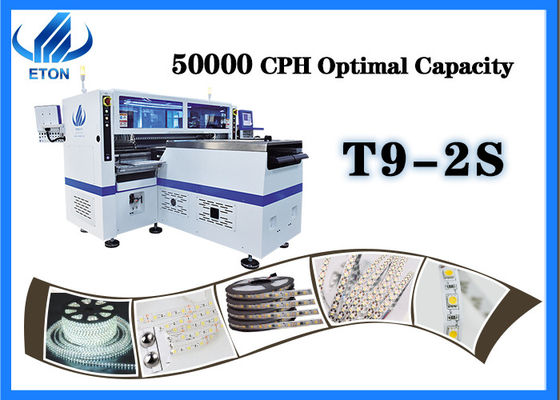

آلة SMT للالتقاط والمكان لشريط LED طويل بطول 100 متر مع 500000 CPH
سمات:
1: إنتاج بإنتاج 4 أنواع من المواد في نفس الوقت بسعة عالية ، ومتاح لـ 1M ، 5M ، 50M أو أي طول من الشريط المرن واللفائف للفة.
2: ذراع مزدوج أربع وحدات ، 17 فوهة لكل جزء تصاعد ، يمكن تركيب الجزء أ أو الجزء ب بشكل منفصل أو متزامن.
3: المعايرة تلقائيًا ، عالية الدقة ، متوفرة لـ RGB
4: تقنية براءات الاختراع الحصرية: مجموعة للاختيار والتجميع للتركيب
معلمة الآلة
| نموذج | T9-2S |
| البعد | 3454 × 3035 × 1777 ملم |
| الوزن الكلي | 3100 كجم |
| / ثنائي الفينيل متعدد الكلور | |
| عرض طول ثنائي الفينيل متعدد الكلور | 250 (± 10) مم * أي طول |
| سمك ثنائي الفينيل متعدد الكلور | 0.1-0.5 مم |
| لقط ثنائي الفينيل متعدد الكلور | الامتزاز الفراغي ، لقط الاسطوانة ، عرض المسار قابل للتعديل |
| وضع التركيب | انتقاء المجموعة ووضع المجموعة |
| نظام التشغيل | |
| نظام | ويندوز 7 |
| برمجة | البحث والتطوير بشكل مستقل |
| عرض | عرض الصمام |
| نظام MES | حسب الطلب (خيار) |
| نظام الرؤية | |
| رقم الكاميرا | 10 مجموعات (كاميرا رقمية) |
| محاذاة الرؤية + تصحيح العلامة | |
| دقة التركيب | ± 0.05 مم / ± 0.05 مم (دقة التكرار) |
| اعالي الجبال | ≤5 ملم |
| سرعة التركيب (الأمثل) | ضعف الجانب 500000CPH ، جانب واحد 250000CPH |
| مجموعة المكونات | LED3014 / 3020/2858/505 ومقاوم ، مكثفات ، مقومات الجسر |
| مساحة المكونات | 0.5 مم |
| قوة | 380AC 50 هرتز |
| استهلاك الطاقة | 9.6 كيلو واط |
| بيئة التشغيل | 23 ℃ ± 3 |
| ناقل الحركة | الطول الأقصى: 1000 مم |
| سرعة انتقال | ＞ 500 مم / ثانية |
| اتجاه الإرسال | الفردي (يسار ← يمين أو يمين ← يسار) |
| وضع الإرسال | محرك على الإنترنت |
| وضع الموقف | بصري |
| استهلاك الغاز | 0.4-0.6 ميجا باسكال (4-6 كجم / سم 2) 150 نيوتن / دقيقة |
| التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON |
| وحدة بطاقة التحكم في الحركة 1 مجموعة | البحث والتطوير المستقل بواسطة ETON |
| X ، Y ، Z طريقة محرك الأقراص | محرك خطي مغناطيسي متطور + محرك سيرفو |
| نظام التغذية | |
| عدد محطات التغذية | 136 قطعة (محطة واحدة 68 قطعة) |
| عدد الفوهات | 136 قطعة (جانب واحد 68 قطعة) |
| طريقة التغذية | المغذي الكهربائي يعتمد محرك واحد |
خط إنتاج SMT

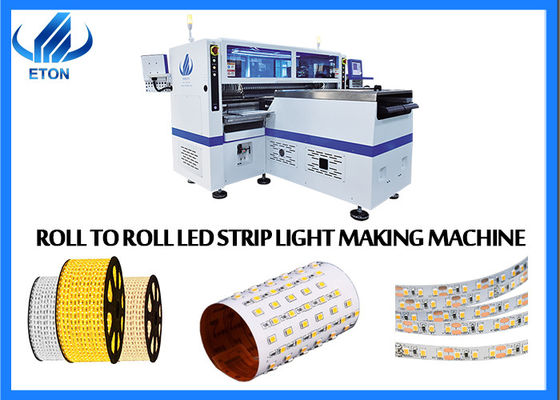

T9-2S عبارة عن آلة انتقاء ووضع احترافية عالية السرعة بدون لفة سلك إلى لفة شريط إضاءة LED ، خاصة ، يمكنها إنتاج أي طول لشريط LED في وقت واحد ، مثل 10m ، 25m ، 50m ، 100m ، إلخ.
مزايا الشركة
منذ إنشائها في عام 2011 ، تتمتع ETON بخبرة تزيد عن 12 عامًا.في عام 2020 ، تم إنشاء المجمع الصناعي الذكي في مقاطعة Jiangxi.لديها أيضًا أكثر من 500 موظف و 50 فريق بحث وتطوير.
في عام 2022 ، طورت ETON آلة سرعة التركيب القصوى ، يمكن أن تصل السعة المثلى إلى 500000CPH.وأحدث سلسلة سلسلة Honor ، يمكن لمكون min تركيب 0201.
لدى ETON قسم SMT للالتقاط والمكان عالي السرعة وقسم طابعة استنسل معجون اللحام الدقيق وقسم معدات الاستغناء بدقة عالية السرعة وقسم معدات الأتمتة الطرفية smt.
الشهادات
ETON ليست فقط في موقع الريادة في مجال آلات التنسيب الكهروضوئية عالية السرعة ، ولكنها حققت أيضًا تقدمًا كبيرًا في مجال آلة التنسيب عالية السرعة SMT ، فقد نجحت في تطوير مجموعة متنوعة من آلات التنسيب العالمية عالية السرعة SMT فعالة من حيث التكلفة.
حصلت ETON على عدد من تقنيات الملكية الفكرية ، إجمالي 133 براءة اختراع ، بما في ذلك 9 براءات اختراع ، و 112 براءة اختراع عملية ، و 12 حقوق نشر برمجيات ، وحصلت أيضًا على شهادات من الخارج مثل CE ، CCC ، SIRA ، إلخ.
