تفاصيل المنتج:
شروط الدفع والشحن:
|
| ضمان: | سنة واحدة | حالة: | جديد |
|---|---|---|---|
| سرعة التركيب: | 45000 ميل في الساعة | المكونات القابلة للتطبيق: | 0402 مكونات |
| طلب: | خط إنتاج SMT | مغذيات: | 28 |
| الخدمات المحلية: | الهند ومصر وفيتنام | ||
| تسليط الضوء: | 28 مغذيات اختيار ووضع آلة,اختيار ووضع آلة 45k CPH,0402 مكون SMT Mounter |
||
متعدد الوظائف الصمام رقاقة أنبوب المركب
مقدمة المنتج
عرض طول PCB: الحد الأقصى 600 * 500 مم دقيقة 100 * 100 مم
مجموعتان من الكاميرات المستوردة ، مع رؤية لتحديد الرحلة ، وتصحيح العلامة
طريقة قيادة المحور XYZ: محرك خطي مغناطيسي متطور ومحرك مؤازر

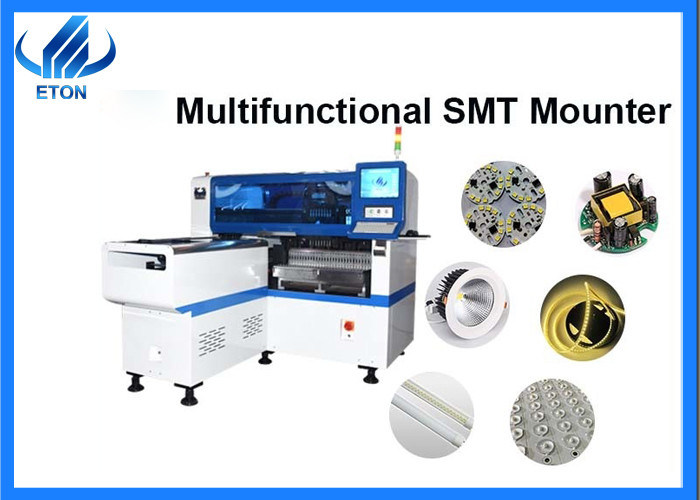

آلة انتقاء ووضع عالية السرعة
البحث والتطوير المستقل للبرامج بواسطة ETON
ميزة المنتج
آلة اختيار و مكان متعددة الوظائف ذات محرك خطي مغناطيسي مفرد
مكونات التركيب: رقاقة LED ، مكثفات ، مقاومات ، عدسة ، IC ، مكونات على شكل ، إلخ
المكون: الحد الأدنى للحجم 0402 الحد الأقصى للارتفاع 15 ملم
معلمة الآلة
| الوزن الكلي | 1700 كجم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
| رقم الكاميرا | 2 مجموعات |
| دقة التركيب | ± 0.04 مم |
| اعالي الجبال | <15 ملم |
| مساحة المكون | 0.2 مم |
| استهلاك الطاقة | 4kw |
| الطاعم | 28 قطعة |
تفاصيل الجهاز
| متعدد الوظائف | HT-E8S-1200 متعدد الوظائف للغاية ، ومناسب لتركيب جميع أنواع مكونات SMD ، مثل رقاقة LED ، والمقاوم ، والمكثف ، و IC ، والمكونات المشكلة ، والمحولات ، إلخ. |
| PCB كبيرة مخصصة | HT-E8S-1200 الحجم العادي الأقصى لثنائي الفينيل متعدد الكلور هو 1200 * 500 مم ، ويمكن أيضًا تخصيصه لطول 1500 مم إذا احتاج العميل.ETON قوي للآلة المخصصة مع فريق تقني ذو خبرة جيدة |
| دقة عالية | HT-E8S-1200 عبارة عن آلة تثبيت عالية الدقة (Pick and place) ، المحور X ، Y يستخدم محرك خطي مغناطيسي متطور ، مقارنة بمحرك سيرفو ، إنه دقة أعلى وعمر افتراضي.أيضًا باستخدام كاميرا رؤية عالية الدقة ومسح أزرق لتركيب العدسة |
| اقتصاد | HT-E8S-1200 هو اقتصاد مع 12 رأسًا متصاعدًا مقارنةً بعلامات تجارية أخرى 10 رؤوس ، وهو أرخص مع سرعة تركيب أعلى ومناسب جدًا للعميل الذي يستفسر عن التصنيع بسرعة متوسطة في المرة الأولى! |
تطبيق الآلة
تنطبق الماكينة على نطاق واسع لتركيب جميع أنواع مكونات SMD ، مثل لمبة / لوحة / ضوء سفلي / ضوء شارع / دوب / سائق / ضوء غامر / إلخ
1. جميع أنواع لوحة الإضاءة LED: المصباح ، الأنبوب ، لوحة العدسة ، ضوء الشارع الشمسي ، ضوء الشريط ، إلخ
2-معظم لوحة القيادة: تنطبق على نطاق واسع على تصاعد MOV ، مكثف ، 0603/0805/0402 المقاوم ، SOP4 / SOP6 ، محول ، محطة ، إلخ

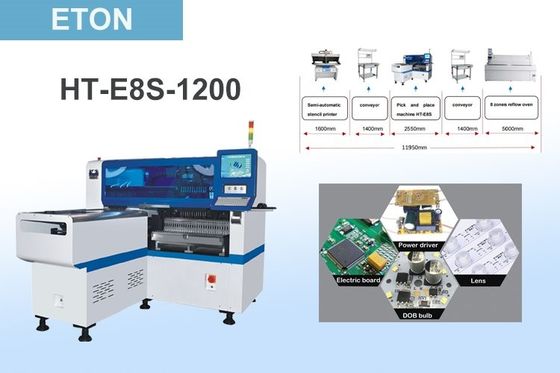

خط SMT
إذا كنت مهتمًا بخط SMT بالكامل ، فنحن ندعم أيضًا خط SMT بالكامل ، مثل: طابعة الاستنسل - ناقل - اختيار ووضع آلة الفرن - إعادة التدفق
أو: خط أوتوماتيكي: محمل - ناقل - طابعة - ناقل - اختيار ووضع الآلة - ناقل - فرن إنحسر - ناقل - مفرغ
ما هي ميزة هذين الخطين s؟كيفة تختار؟الرجاء الاتصال بنا للحصول على مزيد من التفاصيل!
كيف نضمن جودة المنتج؟
في SMT Line ، تحتاج أجهزتنا إلى تشغيل احترافي ، ولهذا السبب سنرسل مهندسًا للزيارة ، كما يمكن للعامل التحقق بالعين من المشكلة الواضحة.إلى جانب ذلك ، عادةً ما يستخدم العديد من المصانع آلة اختبار AOI!
الكاشف البصري: الفحص البصري التلقائي هو جهاز يكتشف العيوب الشائعة في إنتاج اللحام بناءً على المبادئ البصرية.AOI هو نوع جديد من تقنيات الاختبار التي ظهرت فقط في السنوات الأخيرة ، لكنها تطورت بسرعة.في الوقت الحاضر ، أطلق العديد من الشركات المصنعة معدات اختبار AOI.عند الاكتشاف التلقائي ، يقوم الجهاز تلقائيًا بمسح ثنائي الفينيل متعدد الكلور من خلال الكاميرا ، ويجمع الصورة ، ويقارن مفاصل اللحام التي تم اختبارها مع المعلمات المؤهلة في قاعدة البيانات ، بعد معالجة الصور ، ويفحص العيوب الموجودة على PCB ، ويعرض / يحدد العيوب من خلال تظهر الشاشة أو اللافتة التلقائية للإصلاح بواسطة أفراد الصيانة.
RFQ
1. ما نوع المواد الخام التي يجب عليّ شراؤها؟
ج: بالنسبة لخط SMT ، تحتاج بشكل أساسي إلى إعداد مكونات SMD ، PCB ، معجون اللحام
2.ماذا عن خدمة ما بعد البيع؟
ج: نحن ندعم خدمة تثبيت وتدريب الماكينة مجانًا ، وسنرسل مهندسًا للزيارة بعد شراء الجهاز ، وأيضًا أي أجزاء تحتاج إلى الإصلاح والاستبدال ستكون مجانية أثناء ضمان الجهاز!
