تفاصيل المنتج:
شروط الدفع والشحن:
|
ضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0402 |
---|---|---|---|
اسم: | آلة SMT Pick and Place | مزود الطاقة: | 380AC 50 هرتز |
حالة: | أصلي 100٪ | وزن: | 2500 كجم |
سرعة التركيب: | 90000 CPH | البعد: | 3150 * 2250 * 1650 ملم |
مغذيات: | 24 | سمك ثنائي الفينيل متعدد الكلور: | 0.5 ~ 5 مم |

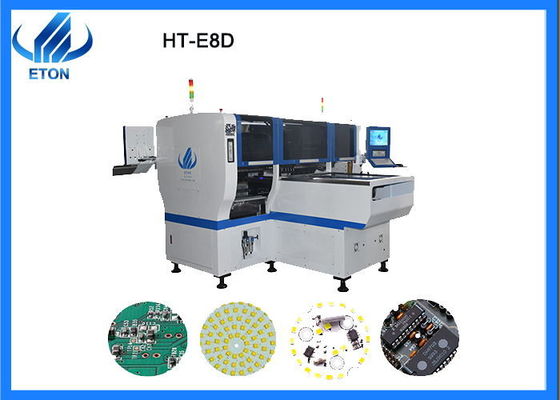

HT-E8D: 90000CPH 4 مجموعات مصباح لوحة الكاميرا SMT Mounter Road Lamp Panel
وصف المنتج
HT-E8D-1200 عبارة عن جهاز تثبيت SMT عالي السرعة متعدد الوظائف متعدد الوظائف وماجليف.يتم التحكم في هذا النموذج من الوحدة المزدوجة بواسطة نظامين ، ويتم التحكم في كل وحدة بواسطة مجموعة من البرامج المستقلة.الوحدتان منفصلتان عن بعضهما البعض ، مما يعني أنه يمكن إنتاج ثنائي الفينيل متعدد الكلور في وقت واحد ويمكن تصنيع منتجين مختلفين.
معامل
اسم المنتج | مركب SMT |
موديل المنتج | HT-E8D-1200 |
طول | 3150 ملم |
عرض | 2250 ملم |
ارتفاع | 1650 ملم |
الوزن الكلي | 2500 كجم |
سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
لقط ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
حجم ثنائي الفينيل متعدد الكلور |
الحد الأقصى: 1200 * 300 مم الحد الأدنى: 100 * 100 مم |
رقم الكاميرا | 4 مجموعات |
عدد الفتحات | 24 قطعة |
رقم محطة التغذية | 48 قطعة |
دور مكونات الآلة
1. MARK camera: قم بتنفيذ إجراء التثبيت للوحة PCB عن طريق مسح نقطة العلامة كمعيار.
2. كاميرا تحديد الرحلة: التقط صورًا للمكونات التي تم التقاطها بواسطة رأس التركيب لجهاز SMT المركب ، وقارن إجراءات التثبيت التي تم إجراؤها بواسطة كاميرا العلامة السابقة ، واحسب ما إذا كان التعويض مطلوبًا لتركيب مكونات إيجابية
3. محرك الرفع المغناطيسي الخطي: يولد الدوار مجالًا مغناطيسيًا من خلال توصيل طاقة خارجي.الجزء الثابت نفسه هو مغناطيس دائم.يؤدي التفاعل بين الدوار والأقطاب المغناطيسية إلى تحريك رأس التركيب بشكل متكرر.
4. المسطرة المحززة: تستخدم المبدأ البصري للشبكة المحززة للعمل ، وهي عبارة عن جهاز للقياس والتغذية الراجعة.تتميز بدقة عالية في الكشف وسرعة استجابة سريعة ، والتي تحدد إلى حد ما دقة تركيب الرأس.
5. سكة التوجيه الخطية: تستخدم لدعم وتوجيه الأجزاء المتحركة (رؤوس التثبيت ، منصات النقل) ، وأداء حركات متكررة عالية الدقة في الاتجاه المحدد.
6. الفوهة: إن فوهة الشفط الخاصة بموضع SMT متعدد الوظائف تتكون بشكل عام من سبيكة وسيراميك ، ولكن من السهل كسرها.
نوع فوهة الشفط
3014
|
3014،4014،2020 ، مقاومة صغيرة ، السعة ، إلخ |
3528 | 3528،5630،5730 ، مقاومة صغيرة ، السعة ، إلخ |
5050 | 5050 ، IC ، مكونات من جنسين مختلفين ، مقاومة كبيرة ، سعة ، إلخ |
ملف الشركة

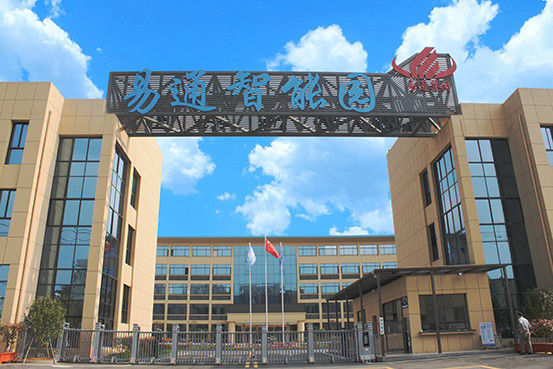

شركة ETON
شنتشن ETON أتمتة المعدات المحدودة.----- الشركة المصنعة لآلة الالتقاط والمكان الأوتوماتيكية SMT.يلعب منتجنا دورًا رائدًا في هذه الصناعة.لقد وضعنا علاقة تعاون وشراكة طويلة الأمد مع معظم العملاء. نرحب ترحيبا حارا بجميع العملاء لزيارة شركتنا للصداقة والتعاون.
التعليمات
س 1: هل هناك فرق بين HT-E8S-1200 لشركتك و HT-E8D-1200؟
ج: إن المركبين SMT متطابقين وظيفيًا ، باستثناء أن E8S عبارة عن مجموعة SMT أحادية النمط ، وأن E8D عبارة عن مجموعة SMT ذات وضع مزدوج.تبلغ الطاقة الإنتاجية لـ E8S 45000 CPH ، بينما تبلغ الطاقة الإنتاجية لـ E8D 90000 CPH ، أي ضعف طاقة E8S.
Q2: ما هي الاختلافات بين SMT المركب متعدد الوظائف و SMT المركب المخصص في المنتجات المطبقة؟
ج: الآلة متعددة الوظائف مناسبة لمجموعة متنوعة من المنتجات ، مثل فقاعات الكرة وشاشات العرض ومحركات الأقراص وما إلى ذلك ، مع دقة تثبيت أعلى ، ولكن في نفس الوقت ، تكون سرعة التركيب أبطأ مقارنة بالفرص المخصصة ؛تُستخدم الماكينة المخصصة بشكل أساسي للمنتجات الخطية مثل أنابيب الضوء وشرائط الإضاءة الناعمة ، مع متطلبات أقل صرامة لدقة التركيب وسرعة التركيب الأسرع.
