تفاصيل المنتج:
شروط الدفع والشحن:
|
ضمان: | سنة واحدة | المكونات القابلة للتطبيق: | LED3014 / 3020/3528/5050 مكثفات 、 مقاومات 、 مقومات جسر الخ |
---|---|---|---|
اسم: | آلة SMT Pick and Place | مزود الطاقة: | 380AC 50 هرتز |
حالة: | أصلي 100٪ | وزن: | 1700 كجم |
سرعة التركيب: | 250000 CPH | البعد: | 2700 * 2300 * 1550 مم |
مغذيات: | 68 |

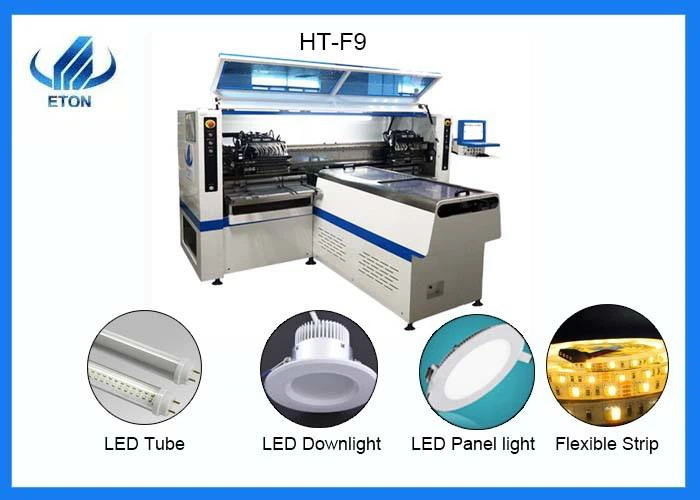

HT-F9: آلة تركيب LED 250000CPH 68 رأس لشريط مرن لاسلكي
وصف إدخال المنتج
ETON HT-F9 عبارة عن آلة انتقاء ووضع خطية ذات ذراع مغناطيسي مزدوج الذراع ، تنتج 4 أنواع من المواد في نفس الوقت ، وتصل السعة المثلى إلى 200000 CPH.تنتج بشكل أساسي منتجات خطية مثل أنابيب المصابيح وشرائط المصباح والمصابيح اللوحية وشاشات العرض وما إلى ذلك.
سمات
تنطبق على 0.6 م ، 0.9 م ، 1.2 م جامدة PCB و 0.5 م ، 1 م شريط مرن LED.إنتاج 4 أنواع من المواد في نفس الوقت بقدرة عالية |
تعتمد آلة الالتقاط والوضع على تقنية براءة اختراع ETON الحصرية: مجموعة تأخذها وتجمعها لتركيبها ، وتحقيق إنتاج فائق السرعة. |
متاح للوحة مع أي نسبة من رقاقة LED والمقاوم. |
معامل
اسم المنتج | آلة التقطيع والمكان |
نموذج | HT-F9 |
الطول (مم) | 2700 |
العرض (مم) | 2300 |
الارتفاع (مم) | 1550 |
الوزن الإجمالي (كجم) | 1700 |
سرعة التركيب | 250000 CPH |
قوة | 380AC 50 هرتز |
استهلاك الطاقة | 6 كيلو واط |
بيئة التشغيل | 23 ℃ ± 3 |
استهلاك الغاز | 0.4-0.6 ميجا باسكال (4-6 كجم / سم 2) 150 نيوتن / دقيقة |
X ، Y طريقة محرك المحور | محرك خطي مغناطيسي متطور ومحرك مؤازر |
وصف مفصل
1 ،محرك إرتفاع مغناطيسي خطي
تستخدم آلة الالتقاط والمكان محركًا مغناطيسيًا خطيًا ، والجزء الثابت نفسه عبارة عن مغناطيس دائم ، والتفاعل بين الجزء الثابت المتحرك والقطب المغناطيسي يتسبب في تحريك رأس التثبيت ذهابًا وإيابًا من خلال الكهرباء الخارجية.
2 ،مغذي كهربائي بمحرك مزدوج
يتحكم المحرك في لف الحزام ، ويقوم المغذي بالتغذية.تحكم مستقل ، أكثر دقة ، تقليل معدل الفشل.
3 ،ذراع مزدوج أربع وحدات
انتقاء ووضع آلة مع 17 فوهة لكل جزء تصاعد ، يمكن تركيب الجزء A / B / C / D بشكل منفصل أو متزامن.
خط SMT
خط HT-F9 نصف أوتوماتيكي
توفر شركتنا مخططًا كاملًا لأسلاك SMT لآلة الانتقاء والمكان ، والتي يمكن تعديلها وفقًا لاحتياجاتك الفعلية.
التعليمات
1 ، لماذا اخترت شركتك؟
طورت شركتنا بشكل مستقل عددًا من تقنيات الملكية الفكرية ، بما في ذلك 9 براءات اختراع ، و 112 براءة اختراع مفيدة ، و 12 حقوق نشر برمجية.بفضل الحل الأصلي ، والإدارة الصارمة للجودة ، ونظام خدمة ما بعد البيع المثالي ، تطورت الشركة سريعًا لتصبح مصنعًا مؤثرًا للغاية في مجال معدات آلات الانتقاء والمكان.
2 ، كيف تضمن جودة المنتج؟
لدينا قسم متخصص مسؤول عن شراء قطع الغيار ومراقبة جودة المنتج.بالطبع ، سيتابع مستشارك الفني خلال عملية الإنتاج بأكملها.أثناء تركيب آلة الالتقاط والمكان ، سيكون لدينا مهندسين متخصصين لأداء التكليف المسبق لضمان جودة المنتج.
