تفاصيل المنتج:
شروط الدفع والشحن:
|
ضمان: | سنة واحدة | المكونات القابلة للتطبيق: | رقاقة LED ، مكثفات ، مقاومات ، مكونات على شكل IC ، إلخ. |
---|---|---|---|
اسم: | آلة SMT Pick and Place | مزود الطاقة: | 380AC 50 هرتز |
حالة: | جديد | وزن: | 1700 كجم |
سرعة التركيب: | 45000 CPH | البعد: | 2550 * 1650 * 1550 ملم |
مغذيات: | 12 | سمك ثنائي الفينيل متعدد الكلور: | 0.5 ~ 5 مم |
معامل

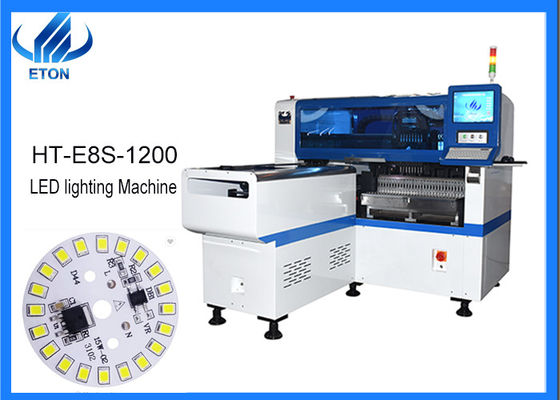

اسم المنتج | آلة تركيب SMT |
نموذج | HT-E8S-1200 |
الطول (مم) | 2550 |
العرض (مم) | 1650 |
الارتفاع (مم) | 1550 |
الوزن الإجمالي (كجم) | 1700 |
سرعة التركيب | 45000 CPH |
حجم ثنائي الفينيل متعدد الكلور (مم) |
الحد الأقصى: 1200 * 500 الحد الأدنى: 100 * 100 |
سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
ارتفاع مكون التركيب | <15 ملم |
لقط ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
الأنظمة | ويندوز 7 |
برمجة | البحث والتطوير بشكل مستقل |
وصف الوظيفة
نظام الرؤية
تم تجهيز نظام التعرف البصري لماكينة تركيب SMT بمجموعتين من الكاميرات المستوردة ، واحدة لتصحيح العلامات والأخرى لمحاذاة التعرف البصري على الرحلة.تتعاون الكاميرتان مع بعضهما البعض ، والتي لا يمكنها فقط إنشاء برنامج تركيب ثنائي الفينيل متعدد الكلور على هذا الأساس ، ولكن أيضًا تحديد المواد وتجديدها تلقائيًا.
القوة الإنتاجية
أثناء إنتاج مجموعة متنوعة من PCBA ، يمكنه أيضًا تركيب العدسات و IC ومكونات مختلفة ذات أشكال خاصة. يبلغ الحد الأدنى لنطاق مكونات التركيب 0402 ، ويبلغ أقصى نطاق لمكونات التثبيت 15 مم ، ويبلغ أقصى عرض للمكونات 17 مم ، والإنتاج يمكن أن تصل السعة إلى 45000 CPH (الظروف المثلى).
سمات
تقنية حصرية حاصلة على براءة اختراع
مزايا تصحيحات SMT هي كما يلي:
1. صغيرة الحجم وخفيفة الوزن
حجم ووزن مكونات SMT هي فقط حوالي 1/10 من مكونات المكونات التقليدية ، وهو مناسب للتركيب.بشكل عام ، بعد معالجة شريحة SMT ، يمكن تقليل حجم المنتجات الإلكترونية بنسبة 40٪ إلى 60٪ ، في حين يمكن أيضًا تقليل الوزن بنسبة 60٪ إلى 80٪.
2. زيادة الكفاءة وخفض التكاليف
من السهل تحقيق الأتمتة في معالجة التصحيح SMT ، وتحسين كفاءة الإنتاج ، وتوفير المواد ، والطاقة ، والمعدات ، والقوى العاملة ، والوقت ، وما إلى ذلك ، وتقليل التكاليف بنسبة 30٪ إلى 50٪.
3. موثوقية عالية ومقاومة زلزالية قوية
4. good خصائص الترددات ، والحد من تداخل التردد الكهرومغناطيسي والراديو
5. انخفاض معدل عيب مشترك اللحام
6. كثافة عالية التركيب
الاختلافات والتوصيلات بين PCBA و SMT و PCB
⭐ PCB: اختصار لعبارة "لوحة الدوائر المطبوعة" ، هو ناقل يستخدم لدعم المكونات الإلكترونية وتوفير الأسلاك.إنه مجرد منتج شبه نهائي ولا يمكن استخدامه مباشرة.يجب أن يخضع لتركيب SMT ومعالجة المكونات الإضافية DIP.
⭐ SMT: اختصار لعبارة "Surface Mounted Technology".إنها تقنية تجميع دارة تستخدم عمليات احترافية لتركيب المكونات الإلكترونية على ثنائي الفينيل متعدد الكلور ولحامها معًا.
⭐ PCBA: اختصار لعبارة "تجميع لوحة الدوائر المطبوعة" ، يشير إلى عملية المعالجة الشاملة حيث تخضع لوحات الدوائر المطبوعة (PCB) لشراء المواد الخام ، تليها آلة SMT لاختيار السطح ووضعه ، ومكونات DIP الإضافية ، والاختبار ، والانتهاء تجميع المنتج.
ملاحظة: يجب أن يكون تسلسل معالجة المنتج الإلكتروني كما يلي: PCB → SMT → PCBA.
