تفاصيل المنتج:
شروط الدفع والشحن:
|
| ضمان: | سنة واحدة | اسم: | آلة SMT Pick and Place |
|---|---|---|---|
| مزود الطاقة: | 380AC 50 هرتز | حالة: | أصلي 100٪ |
| وزن: | 1700 كجم | سرعة التركيب: | 250000 CPH |
| البعد: | 2700 * 2300 * 1550 مم | مغذيات: | 68 |
| سمك ثنائي الفينيل متعدد الكلور: | 0.5-5 ملم |
وصف المنتج
HT-F9 ، آلة انتقاء و مكان ذات ذراع مغناطيسي خطي مزدوج الذراع
1. التكنولوجيا الحصرية الحاصلة على براءة اختراع ، والاختيار الجماعي والالتصاق الجماعي ، مما يوفر وقت فوهات الشفط في التقاط المواد
2. 68 فوهة ، 68 مغذي ، أربع مواد مختلفة يمكن ترقيعها في نفس الوقت
3. قدرة الإنتاج المثالية تصل إلى 250000CPH
4. محرك المحور X ، Y بواسطة محرك خطي مغناطيسي متطور ومحرك مؤازر
معامل
| اسم المنتج | آلة التقطيع والمكان |
| نموذج | HT-F9 |
| طول وعرض ثنائي الفينيل متعدد الكلور | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
| برمجة | نافذة 7 |
| عرض | شاشة تعمل باللمس LED |
| كرر دقة التركيب | ± 0.02 مم (دقة التكرار) |
| اعالي الجبال | ≦ 5 مم |
| تصاعد السرعة | 200000 ~ 250000 CPH |
| عناصر | LED 3014/3020/3528/5050 والمكثفات ، المقاومات ، مقومات الجسر ، إلخ. |
شرح بعض الوظائف
تم إصلاح لوحة PCB عن طريق الضغط الهوائي القابل للتعديل ، باستخدام أسطوانة هواء للتثبيت.أولاً ، تعمل أسطوانة هواء تحديد الموضع على إيقاف لوحة PCB في الموضع المحدد ، ثم تعمل أسطوانة هواء المشبك الجانبي على جعل لوحة PCB تلتصق بحافة السكة الثابتة لضمان أنها متعامدة مع اتجاه حركة التثبيت رأس.بعد ذلك ، تعمل أسطوانة هواء اللوحة العلوية على جعل لوحة PCB أفقية ، مما يضمن أن PCB لا يتحرك أثناء التركيب ، ويكون دائمًا موازيًا لطائرة فوهة الشفط قدر الإمكان ، ويمكن إصلاح لوحات PCB المختلفة عن طريق ضبط الارتفاع و موضع دبوس القاذف.
تم تجهيز آلة الالتقاط والوضع HT-F9 بخمس كاميرات ، كل منها عبارة عن كاميرا لضبط تباعد الفوهة عن طريق تصوير مركز الفوهة ؛تعمل كاميرتان معدلتان في وحدة التغذية على ضبط تباعد وحدة التغذية عن طريق إطلاق النار على خط المقياس المركزي لمقعد المغذي ؛تُستخدم كاميرا العلامات لتنفيذ إجراء التثبيت الخاص بلوحة PCB عن طريق مسح نقطة العلامة كمرجع.يتم استخدام كاميرا تصحيح الأخطاء في الفوهة وكاميرا تصحيح الأخطاء في وحدة التغذية من أجل التصحيح قبل الاستخدام ، ويتم استخدام كاميرا التصحيح وكاميرا تصحيح الفوهة في الإنتاج.
لوحة ثنائي الفينيل متعدد الكلور قابلة للتطبيق
1. PCB صلب: يمكن لـ F9 أن تستوعب لوحة PCB بطول 1200 * 330mm ، ويمكن استخدامها لصنع ألواح صلبة ، مثل المصابيح اللوحية وأنابيب المصباح.
2- ثنائي الفينيل متعدد الكلور المرن: بالإضافة إلى الألواح الصلبة ، فإن إحدى أكبر ميزات هذه الآلة هي أنه يمكنها أيضًا صنع ألواح ناعمة ، مثل شرائط الإضاءة المرنة ، والتي تُستخدم للزينة الخارجية.
شركة

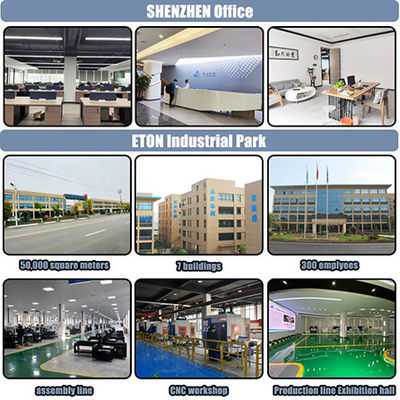

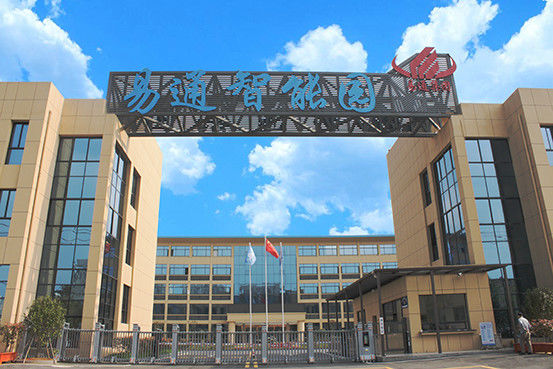

شركة Shenzhen Eton Automation Equipment co. ، LTD. هي شركة محترفة لتصنيع آلات الالتقاط والمكان. تقوم شركتنا بشكل مستقل بالبحث والتطوير والتصميم والتصنيع لمجموعة من آلات SMT ذات الجودة العالية والجيدة ، كما تمتلك إيتون أيضًا مجمعًا صناعيًا خاصًا بها في جيانغشى.نحن شركة قوية ولدينا إنتاج ومبيعات في مجال البحث والتطوير وحصلنا على عدد من براءات الاختراع الصادرة عن شهادة ودعم الدولة.في الوقت الحاضر ، خدمنا العديد من المصانع وتمتعنا بسمعة طيبة.
خدمتنا
مكتب الخدمات العالمية: الهند ، تركيا ، فيتنام ، مصر ، باكستان
الحلول الاحترافية: توفير حلول SMT الكاملة الاحترافية
ضمان مجاني: ضمان لمدة عام خدمة المصنع.يجب استبدال جميع الأجزاء التالفة خلال فترة الضمان مجانًا
تركيب مجاني: تركيب مجاني في الموقع لضمان إنتاج سلس.
تدريب فني مجاني: تدريب احترافي للتشغيل والصيانة.
دعم فني مجاني: 7 * 24 دعم فني عبر الإنترنت.
ترقية مجانية للبرامج: اعرض ترقية مجانية للبرامج مدى الحياة
التعليمات
Q1: هل سيكون منتجك آمنًا للاستخدام؟
ج: بالطبع ، لقد قمنا باستيراد أجهزة استشعار الحد.إذا اقترب أحدهم كثيرًا ، فسيتوقف عن العمل لضمان سلامة الإنسان.
Q2: ما هي مدة الضمان لمنتجك؟
ج: فعالة بعد التثبيت ، مع فترة ضمان مدتها عام واحد
