تفاصيل المنتج:
شروط الدفع والشحن:
|
| ضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0402 |
|---|---|---|---|
| اسم: | آلة SMT Pick and Place | مزود الطاقة: | 380AC 50 هرتز |
| حالة: | أصلي 100٪ | وزن: | 2500 كجم |
| سرعة التركيب: | 90000 CPH | مغذيات: | 24 |
| سمك ثنائي الفينيل متعدد الكلور: | 0.5 ~ 5 مم | ||
| تسليط الضوء: | وحدة SMT Mounter ذات الوحدة المزدوجة,آلة SMT Mounter ذات الوحدة المزدوجة,المكون 0402 SMT Mounter |
||
وصف المنتج

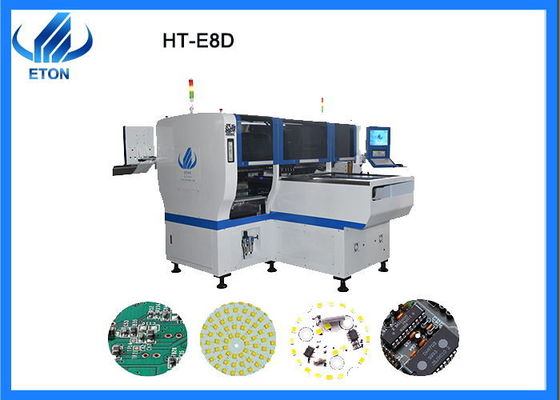

HT-E8D-1200 عبارة عن جهاز تثبيت SMT عالي السرعة متعدد الوظائف متعدد الوظائف وماجليف.يتم التحكم في هذا النموذج من الوحدة المزدوجة بواسطة نظامين ، ويتم التحكم في كل وحدة بواسطة مجموعة من البرامج المستقلة.الوحدتان منفصلتان عن بعضهما البعض ، مما يعني أنه يمكن إنتاج ثنائي الفينيل متعدد الكلور في وقت واحد ويمكن تصنيع منتجين مختلفين.
معامل
| اسم المنتج | مركب SMT |
| موديل المنتج | HT-E8D-1200 |
| طول | 3150 ملم |
| عرض | 2250 ملم |
| ارتفاع | 1650 ملم |
| الوزن الكلي | 2500 كجم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
| لقط ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
| حجم ثنائي الفينيل متعدد الكلور |
الحد الأقصى: 1200 * 300 مم الحد الأدنى: 100 * 100 مم |
| رقم الكاميرا | 4 مجموعات |
| عدد الفتحات | 24 قطعة |
| رقم محطة التغذية | 48 قطعة |
دور مكونات الآلة
Ø كاميرا MARK: قم بإجراء التثبيت للوحة PCB عن طريق مسح نقطة العلامة كمعيار.
Ø كاميرا تحديد الرحلة: التقط صورًا للمكونات التي تم التقاطها بواسطة رأس التركيب لجهاز SMT المركب ، وقارن إجراءات التثبيت التي تم إجراؤها بواسطة كاميرا العلامة السابقة ، واحسب ما إذا كان التعويض مطلوبًا لتركيب مكونات إيجابية
Ø محرك الرفع المغناطيسي الخطي: يولد الدوار مجالًا مغناطيسيًا من خلال توصيل طاقة خارجي.الجزء الثابت نفسه هو مغناطيس دائم.يؤدي التفاعل بين الدوار والأقطاب المغناطيسية إلى تحريك رأس التركيب بشكل متكرر.
Ø المسطرة المحززة: تستخدم المبدأ البصري للشبك في العمل ، وهي عبارة عن جهاز قياس وردود الفعل.تتميز بدقة عالية في الكشف وسرعة استجابة سريعة ، والتي تحدد إلى حد ما دقة تركيب الرأس.
Ø سكة التوجيه الخطية: تستخدم لدعم وتوجيه الأجزاء المتحركة (رؤوس التثبيت ، منصات النقل) ، وأداء حركات متكررة عالية الدقة في الاتجاه المحدد.
Ø الفوهة: تتكون فوهة الشفط الخاصة بموضع SMT متعدد الوظائف بشكل عام من سبيكة وسيراميك ، ولكن من السهل كسرها.
نوع فوهة الشفط
|
3014
|
3014،4014،2020 ، مقاومة صغيرة ، السعة ، إلخ |
| 3528 | 3528،5630،5730 ، مقاومة صغيرة ، السعة ، إلخ |
| 5050 | 5050 ، IC ، مكونات من جنسين مختلفين ، مقاومة كبيرة ، سعة ، إلخ |
التعليمات
س 1: هل هناك فرق بين HT-E8S-1200 لشركتك و HT-E8D-1200؟
ج: إن المركبين SMT متطابقين وظيفيًا ، باستثناء أن E8S عبارة عن مجموعة SMT أحادية النمط ، وأن E8D عبارة عن مجموعة SMT ذات وضع مزدوج.تبلغ الطاقة الإنتاجية لـ E8S 45000 CPH ، بينما تبلغ الطاقة الإنتاجية لـ E8D 90000 CPH ، أي ضعف طاقة E8S.
Q2: ما هي الاختلافات بين SMT المركب متعدد الوظائف و SMT المركب المخصص في المنتجات المطبقة؟
ج: الآلة متعددة الوظائف مناسبة لمجموعة متنوعة من المنتجات ، مثل فقاعات الكرة وشاشات العرض ومحركات الأقراص وما إلى ذلك ، مع دقة تثبيت أعلى ، ولكن في نفس الوقت ، تكون سرعة التركيب أبطأ مقارنة بالفرص المخصصة ؛تُستخدم الماكينة المخصصة بشكل أساسي للمنتجات الخطية مثل أنابيب الضوء وشرائط الإضاءة الناعمة ، مع متطلبات أقل صرامة لدقة التركيب وسرعة التركيب الأسرع.
