تفاصيل المنتج:
شروط الدفع والشحن:
|
طول: | 2700 مم | عرض: | 2300 مم |
---|---|---|---|
ارتفاع: | 1550 ملم | وزن: | 1700 كجم |
تسليط الضوء: | 18000 CPH LED Pick And Place Machine,آلة تركيب شرائح SMT ذات الشريط المرن,آلة تركيب رقاقة SMT للكاميرا الرقمية |
سمات
تفاصيل
يمكن تعديل موضع انتقاء المكونات وفقًا لخطوة لوحة PCB ، بحد أدنى 6.5 مم.تنطبق على LED 3014/3020/2835/5050 المقاوم ، مكثف ، مقوم الجسر وما إلى ذلك.مجموعة واسعة من المكونات.
(1) مجموعتان من الكاميرا مع فوهة شفط: تحديد الرحلة ، واكتشاف حالة امتصاص المكونات ، وتسجيل حالة تسرب لوحة PCB.ضبط تباعد الفوهة.
(2) مجموعتان من كاميرات Feida: اكتشاف ما إذا كانت هناك مكونات ، وضبط تباعد Feida
(3) مجموعة واحدة من كاميرات العلامات: حدد نقاط العلامات
المقياس التقني

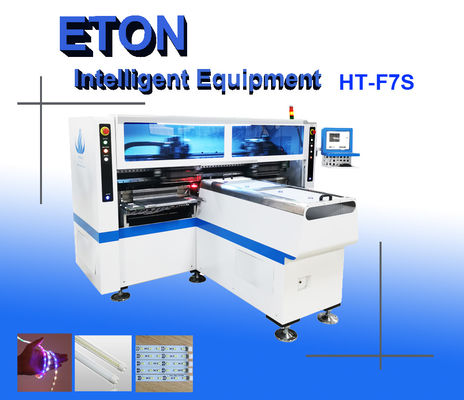

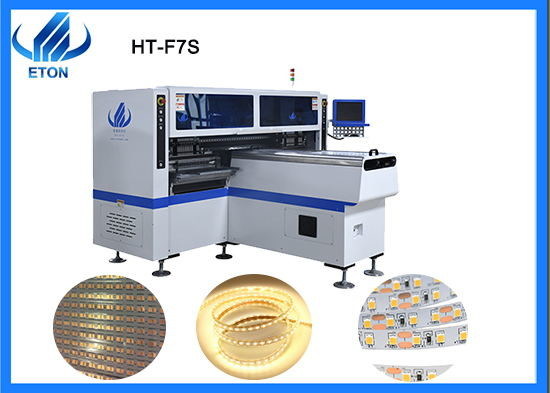

نموذج | HT-F7S |
طول | 2700 مم |
عرض | 2300 مم |
ارتفاع | 1550 ملم |
الوزن الكلي | 1700 كجم |
حجم ثنائي الفينيل متعدد الكلور (L * W) | 1200 * 330 مم حد أدنى ; 100 * 100 مم |
سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
تحامل ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
وضع التركيب | مجموعة لاتخاذ وتجميع لتركيب |
نظام | ويندوز 7 |
برمجة | البحث والتطوير بشكل مستقل |
عرض | شاشة تعمل باللمس |
جهاز الإدخال | فأرة لوحة المفاتيح |
رقم الكاميرا | 5 مجموعات كاميرا رقمية (كاميرا رقمية) |
عناصر | LED3014 / 3020/3528/5050 ، المكثفات ، المقاومات ، مقومات الجسر ، إلخ |
عدد محطات التغذية | 68 قطعة |
عدد الفتحات | 34 قطعة |
قوة | 380AC 50 هرتز |
بيئة التشغيل | 23 ℃ ± 3 |
ناقل الحركة | أقصى طول: 1200 مم |
سرعة انتقال | > 500 مم / ثانية |
اتجاه الإرسال | أعزب |
وضع الإرسال | محرك على الإنترنت |
وضع الموقف | بصري |
مزود الهواء | 0.4-0.6 ميجا باسكال (4-6 كجم / سم) 150 نيوتن / دقيقة |
التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON |
X ، Y ، Z طريقة محرك الأقراص | محرك خطي مغناطيسي متطور + محرك سيرفو |
طريقة التغذية | مغذي كهربائي بمحرك مزدوج |
شركة ETON
شنتشن ETON أتمتة المعدات المحدودة.----- الشركة المصنعة لآلة الالتقاط والمكان الأوتوماتيكية SMT.يلعب منتجنا دورًا رائدًا في هذه الصناعة.لقد وضعنا علاقة تعاون وشراكة طويلة الأمد مع معظم العملاء. نرحب ترحيبا حارا بجميع العملاء لزيارة شركتنا للصداقة والتعاون.
