تفاصيل المنتج:
شروط الدفع والشحن:
|
| الحد الأدنى لحجم FPCB: | 50 ملم | ماكس حجم FPCB: | 260 ملم |
|---|---|---|---|
| سمك FPCB: | 0.5-5 ملم | FPCB Warpage: | Max. الأعلى. FPCB diagonal 1％ قطري FPCB 1 ％ |
| اتجاه النقل: | يسار يمين | ارتفاع النقل: | 900 ± 40 مم |
| سرعة الممسحة: | 6 ~ 300 مم / ثانية | نوع الممسحة: | الفولاذ المقاوم للصدأ (قياسي) والبلاستيك |

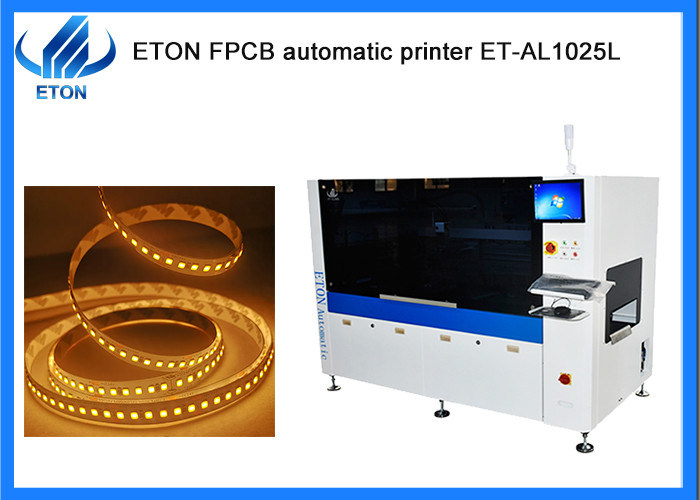

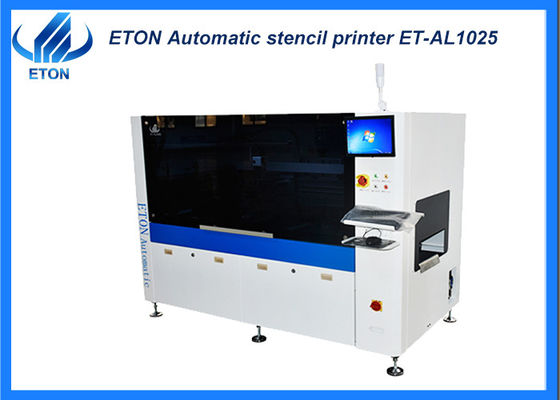

طابعة تلقائيةنظام محاذاة الرؤيةلطباعة لوحة LED FPCB
تكوين الجهاز
● رأس طباعة تعليق قابل للبرمجة ؛
* مجموعتين من محرك متدرج ، يمكن تعديل ضغط الكاشطة الأمامية والخلفية بشكل منفصل لضمان عدم تناسق الطباعة الأمامية والخلفية الناتجة عن تشوه التعب لمادة الكاشطة ؛
* التحكم الفعال في السكتة الدماغية ، وتحسين كفاءة الطباعة ، ومنع تسرب معجون اللحام ؛
مكشطة قياسية من الفولاذ المقاوم للصدأ ، تصميم فريد ، تعمل على تحسين عمر خدمة الشفرة ؛
● نظام محاذاة الرؤية إلى أسفل ؛
● تعديل مسار التوجيه باستخدام الحاسب الآلي.
● كمبيوتر صناعي يتم التحكم فيه ، ونظام تشغيل واجهة Windows XP ؛
● نظام تشخيص برمجي مدمج ؛
● واجهة SMEMA.
المقياس التقني
| إطارات الشاشة | الحجم الأدنى | 850 ملم |
| اقصى حجم | 550 مم | |
| سماكة | 25 ~ 45 ملم | |
| الحد الأدنى لحجم FPCB | 50 ملم | |
| ماكس حجم FPCB | 260 ملم | |
| سمك FPCB | 0.5 ~ 5 مم | |
| FPCB Warpage | الأعلى.قطري FPCB 1 ％ | |
| ارتفاع النقل | 900 ± 40 مم | |
| اتجاه النقل | يسار يمين | |
| سرعة النقل | 1000 مم / ثانية كحد أقصى قابلة للبرمجة (قابل للتعديل) | |
| موقع المجلس | نظام الدعم | شد رفع المنصة |
| نظام التثبيت | حافة المشبك ثابتة | |
| رأس الطباعة | رأسان مستقلان للطباعة يعملان بمحرك | |
| سرعة الممسحة | 6 ~ 300 مم / ثانية | |
| ضغط الممسحة | 0 ~ 10 كجم / سم 2 | |
| زاوية الممسحة | 55 درجة (قياسي) | |
| نوع الممسحة | الفولاذ المقاوم للصدأ (قياسي) والبلاستيك | |
| سرعة فصل الاستنسل | 0.1 ~ 20 مم / ثانية قابلة للبرمجة | |
| نظام التنظيف | التنظيف اليدوي | |
| نطاقات تعديل الجدول | X: ± 5mm ؛ Y: ± 5mm ؛ θ: ± 2 ° | |
| آلة | ||
| كرر دقة الموقف | ± 0.01 مم | |
| دقة الطباعة | ± 0.025 مم | |
| دورة الزمن | ≤9s (باستثناء الطباعة والتنظيف) | |
| الهواء مطلوب | 4.5 ~ 6 كجم / سم 2 | |
| مدخلات الطاقة | التيار المتردد: 220 ± 10٪ ، 50 / 60HZ 1Φ 1.5KW | |
| طريقة التحكم | التحكم بجهاز الكمبيوتر | |
| أبعاد الآلة | 1754 (L) X1249 (W) X1600 (H) ملم | |
| وزن الآلة | تقريبًا: 600 كجم | |
| نقل FPCB فوق ارتفاع اللوحة | 20 ملم | |
معارضنا
شاركت إيتون في العديد من المعارض الخاصة بالدول الأجنبية ، مثل معرض الهند مومباي ، معرض الهند دلهي ، معرض مصر ، معرض تركيا ، معرض باكستان ، إلخ ، والتجارة مع أكثر من 30 دولة.علاوة على ذلك ، شاركنا في معرضنا المحلي الكبير ، مثل معرض قوانغتشو جوانجيا ، معرض شنغهاي ميونيخ ، معرض تشونغتشينغ للضوء LED ، إلخ.
خدمة
خدمة ما قبل البيع
تقديم خطة إنتاج مناسبة
تقديم المشورة بشأن المعدات الكهربائية والتخطيط
خدمة البيع
الإبلاغ عن حالة الجهاز في الوقت المناسب
متابعة وإرسال فيديو آلة الاختبار
خدمة ما بعد البيع
ترقية عمر البرنامج
24 ساعة للتعامل مع المشاكل عبر الإنترنت
يمكن للمهندسين الوصول إلى الموقع لتعليم التشغيل وتصحيح الجهاز
زيارة منتظمة (فترة ضمان لمدة عام ، قطع غيار مجانية الإصلاح ؛ مرة أو مرتين في السنة بعد الضمان)
الشحن والتسليم
طريقة الشحن:
※ عن طريق الجو ، للعينة والحزمة الصغيرة
※ عن طريق البحر ، لحزمة وكمية كبيرة ؛
※ طرق أخرى حسب طلب العميل.
موعد التسليم:
※ خلال 30 يوما.
التعليمات
س: ما هي السرعة الفعلية لمنتجاتك؟
أ. بالنسبة للسرعة الفعلية للآلة التي تقيدها العديد من العوامل ، تلك المتعلقة بعدد المكونات ، ووقت إرسال لوحة PCB واستلام اللوحة ، وما إلى ذلك ، ويتم تحديد المنتجات والاحتياجات الفعلية.
س: كم عدد المكونات التي يمكن لجهازك الالتقاط والتركيب عليها في لوحة ثنائي الفينيل متعدد الكلور؟
ج: في حين أن هذا هو لاحتياجات عملائنا وحجم لوحة PCB.
س: كم عدد المنتجات التي يمكن أن يصنعها جهازك يوميًا؟
أ. قدرة أجهزتنا وفقًا للمنتجات الحقيقية ، وعدد المكونات الموجودة على لوحة PCB الخاصة بك والتي تعد عاملاً مهمًا لمعرفة السرعة الفعلية لآلتنا مع منتجاتك.
