تفاصيل المنتج:
شروط الدفع والشحن:
|
| Warranty: | 1 Year | Applicable components: | 0402 |
|---|---|---|---|
| Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
| Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
| Type: | Automatic | Usage: | SMT Mounting Machine,LED |
| Feeders: | 68pcs | ||
| تسليط الضوء: | مصباح اللوحة SMT Mounter CE,آلة تجميع PCB SMT ذات المحرك الخطي,آلة التجميع PCB SMT |
||

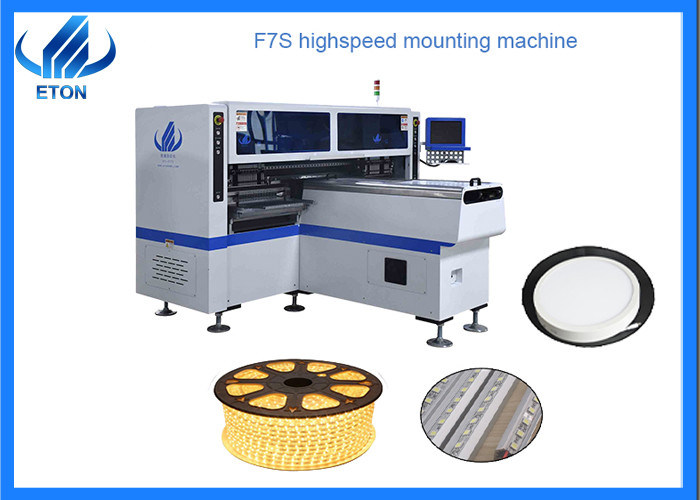

لوحة ضوء صنع المركب HT-F7S محرك خطي مغناطيسي آلة PCB assebly
سمات
معامل
| نموذج | HT-F7S |
| البعد | |
| طول | 2700 مم |
| عرض | 2300 مم |
| ارتفاع | 1550 ملم |
| الوزن الكلي | 1700 كجم |
| ثنائي الفينيل متعدد الكلور | |
| عرض طول ثنائي الفينيل متعدد الكلور | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
| تحامل ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
| وضع التركيب | انتقاء المجموعة ووضع المجموعة |
| نظام التشغيل | |
| نظام | ويندوز 7 |
| برمجة | البحث والتطوير بشكل مستقل |
| عرض | شاشة تعمل باللمس |
| جهاز الإدخال | فأرة لوحة المفاتيح |
| نظام الرؤية | |
| رقم الكاميرا | 5 مجموعات (كاميرا رقمية) |
| محاذاة الرؤية ، تصحيح مارك | |
| كرر دقة التركيب | ± 0.02 مم (دقة التكرار) |
| اعالي الجبال | ≦ 5 مم |
| تصاعد السرعة | 150000 ~ 180000 CPH |
| عناصر | LED 3014/3020/3528/5050 والمكثفات ، المقاومات ، مقومات الجسر ، إلخ. |
| مساحة المكونات | 0.5 مم |
| قوة | 380AC 50 هرتز |
| استهلاك الطاقة | 6 كيلو واط |
| بيئة التشغيل | 23 ℃ ± 3 |
| ناقل الحركة | أقصى طول: 1200 مم |
| سرعة انتقال | > 500 مم / ثانية |
| اتجاه الإرسال | فردي (يسار ← يمين أو يمين ← يسار) |
| وضع الإرسال | محرك على الإنترنت |
| طريقة تحديد المواقع | بصري |
| مزود الهواء | 0.4-0.6 ميجا باسكال (4-6 كجم / سم 2) 150 نيوتن / دقيقة |
| التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON |
| وحدة بطاقة التحكم في الحركة 1 مجموعة | البحث والتطوير المستقل بواسطة ETON |
| X ، Y ، Z طريقة محرك المحور | محرك خطي مغناطيسي متطور + محرك سيرفو |
| نظام التغذية | |
| عدد محطات التغذية | 68 قطعة |
| رقم الرأس | 34 قطعة |
| طريقة التغذية |
مغذي كهربائي بمحرك مزدوج |
مقدمة حرفة إنتاج ضوء أنبوب LED
آلة طابعة لصق اللحام: يتم طباعة معجون اللحام على لوحة PCB من خلال استنسل الطابعة.
آلة الانتقاء والوضع: قم بتركيب المكون الإلكتروني في الموضع المحدد على PCB. فرن التدفق: قم بإذابة معجون اللحام وثبته في عنصر التركيب.
ناقل فردي: افحص جودة التجميع واللحام لتخفيف خط الإنتاج.
شركةميزة
فريق فعال: أفضل الاقتراحات لمعدات خط SMT الكاملة وفقًا لميزانيتك وموقعك.
سعر تنافسي: نحن نصنع مباشرة آلة اختيار ووضع ETON ، لذلك يمكننا أن نقدم لك أفضل سعر تنافسي بمواد عالية الجودة.
جودة عالية: لدينا رقابة صارمة على الجودة خلال جميع عمليات الإنتاج من المواد الخام إلى الماكينة النهائية.
كفاءة عالية: جميع أجزاء الماكينات مصنوعة بأنفسنا ، لذلك من الملائم التحكم في الجدول الزمني والجودة في الوقت المناسب.
التعبئة والتغليف
جميع الآلات معبأة بالفراغ والتعبئة الخشبية مثل تلك الموجودة في الصور.
الخطوة 1. تغليف الفيلم
منع الجهاز من الغبار والماء والانهيار والاهتزاز.
الخطوة 2. إضافة رغوة + تغليف الفيلم
حماية مزدوجة آمنة ، تمنع الجهاز من الانهيار والاهتزاز.
الخطوة 3. التعبئة والتغليف فريدة من نوعها القصدير احباط
إضافة تغليف رقائق القصدير يمكن أن يمنع الفيلم من كسر الصفر.
الخطوة 4. تخصيص التعبئة الكرتون الخشب قوية
التعبئة الخشبية القوية المخصصة لسفينة المحيط ، يتم إصلاح الآلات في كرتون الخشب ، مما يمنع بشكل فعال الاصطدام والصدمات.
خدمة
1. قبل الطلب:
سندعم الاقتراح المهني لخط SMT
سوف نوصي بأفضل وحدة وفقًا للمنتجات
سنقوم بتوفير أفضل الاقتباس بسعر المصنع
2. بعد الطلب:
سيكون للآلة اختبار جيد والشيخوخة قبل الشحن
نحن ندعم التثبيت والتدريب مجانًا ، والوقت الخاص الذي ندعم فيه التدريب عبر الإنترنت ، وتعليم الفيديو.
لدينا فريق محترف بعد البيع ، يمكنه حل المشكلة في أقرب وقت ممكن
ضمان الماكينة هو عام واحد ، خلال فترة الضمان ، أي أجزاء تحتاج إلى الإصلاح والاستبدال ستكون مجانية للعملاء.
التعليمات
س 1: هل تقدم تحديثات البرامج؟
للعملاء الذين يشترون أجهزتنا ، يمكننا أن نقدم لك برامج مجانية مطورة.
Q2: هل تحتاج أجهزتنا إلى إمداد هواء؟
نعم ، الآلة تحتاج إلى إمداد هواء.
Q3: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل من السهل تشغيلها؟
لدينا دليل مستخدم باللغة الإنجليزية وفيديو إرشادي ليعلمك كيفية استخدام الماكينة ، وسنقوم أيضًا بترتيب مهندسينا في الخارج لمصنعك للتثبيت والتدريب مجانًا.
س 4: ماذا عن الضمان؟
توفير فترة ضمان لمدة سنة واحدة.خارج فترة الضمان ، سيكون لدينا 1-2 خدمة مجانية من الباب إلى الباب كل عام
س 5: كيف يمكنني شراء آلة منك؟
(1) استشرنا عبر الإنترنت أو عبر البريد الإلكتروني ؛
(2) التفاوض والتأكيد على السعر النهائي والشحن وطريقة الدفع وشروط أخرى ؛(3) إرسال الفاتورة الأولية إليك وتأكيد طلبك ؛
(4) إجراء الدفع وفقًا للطريقة الموضوعة على الفاتورة الأولية ؛
(5) نقوم بإعداد طلبك من حيث الفاتورة الأولية بعد تأكيد الدفع الكامل.و 100٪ فحص الجودة قبل الشحن ؛(6) أرسل طلبك عبر البريد السريع أو الجوي أو البحري.
