Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
Type: | Automatic | Usage: | SMT Mounting Machine,LED |
Feeders: | 68pcs | ||
تسليط الضوء: | آلة تصنيع الأنبوب الأنبوبي SMT LED,الأنبوب الأنبوبي LED SMT المركب,SMT Mounter 180000 CPH |

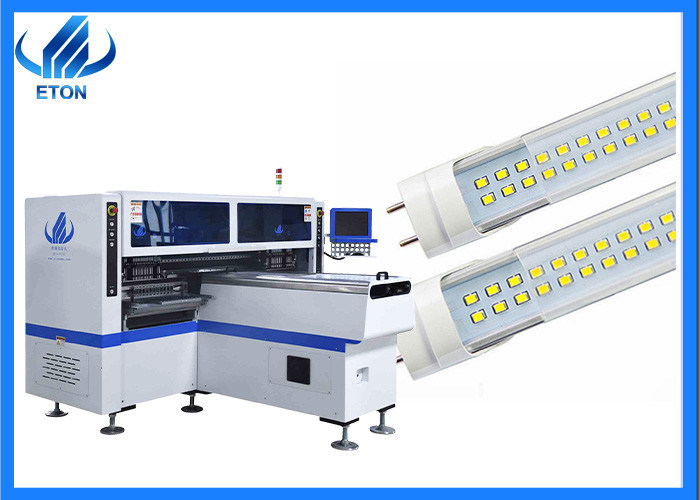

T5 / T8 / T10 ليد أنبوب ضوء صنع المركب 180000CPH في خط الانتاج
معامل
نموذج | HT-F7S |
البعد | |
طول | 2700 مم |
عرض | 2300 مم |
ارتفاع | 1550 ملم |
الوزن الكلي | 1700 كجم |
ثنائي الفينيل متعدد الكلور | |
عرض طول ثنائي الفينيل متعدد الكلور | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
تحامل ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
وضع التركيب | انتقاء المجموعة ووضع المجموعة |
نظام التشغيل | |
نظام | ويندوز 7 |
برمجة | البحث والتطوير بشكل مستقل |
عرض | شاشة تعمل باللمس |
جهاز الإدخال | فأرة لوحة المفاتيح |
نظام الرؤية | |
رقم الكاميرا | 5 مجموعات (كاميرا رقمية) |
محاذاة الرؤية ، تصحيح مارك | |
كرر دقة التركيب | ± 0.02 مم (دقة التكرار) |
اعالي الجبال | ≦ 5 مم |
تصاعد السرعة | 150000 ~ 180000 CPH |
عناصر | LED 3014/3020/3528/5050 والمكثفات ، المقاومات ، مقومات الجسر ، إلخ. |
مساحة المكونات | 0.5 مم |
قوة | 380AC 50 هرتز |
استهلاك الطاقة | 6 كيلو واط |
بيئة التشغيل | 23 ℃ ± 3 |
ناقل الحركة | أقصى طول: 1200 مم |
سرعة انتقال | > 500 مم / ثانية |
اتجاه الإرسال | فردي (يسار ← يمين أو يمين ← يسار) |
وضع الإرسال | محرك على الإنترنت |
طريقة تحديد المواقع | بصري |
مزود الهواء | 0.4-0.6 ميجا باسكال (4-6 كجم / سم 2) 150 نيوتن / دقيقة |
التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON |
وحدة بطاقة التحكم في الحركة 1 مجموعة | البحث والتطوير المستقل بواسطة ETON |
X ، Y ، Z طريقة محرك المحور | محرك خطي مغناطيسي متطور + محرك سيرفو |
نظام التغذية | |
عدد محطات التغذية | 68 قطعة |
رقم الرأس | 34 قطعة |
طريقة التغذية |
مغذي كهربائي بمحرك مزدوج |

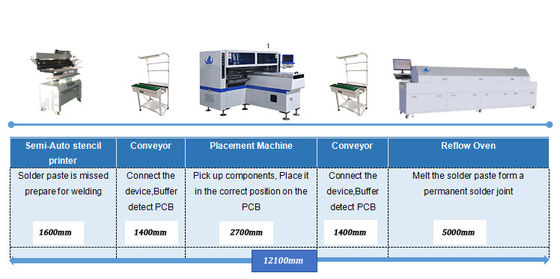

مقدمة حرفة إنتاج ضوء أنبوب LED
آلة طابعة لصق اللحام: يتم طباعة معجون اللحام على لوحة PCB من خلال استنسل الطابعة.
آلة الانتقاء والوضع: قم بتركيب المكون الإلكتروني في الموضع المحدد على PCB. فرن التدفق: قم بإذابة معجون اللحام وثبته في عنصر التركيب.
ناقل فردي: افحص جودة التجميع واللحام لتخفيف خط الإنتاج.
شهادة
حصلت ETON على عدد من تقنيات الملكية الفكرية ، بما في ذلك 9 براءات اختراع ، و 112 براءة اختراع عملية ، و 12 حقوق طبع ونشر برمجية. تم تصنيف ETON على أنها "مؤسسة التكنولوجيا الفائقة في Shenzhen" "مؤسسة التكنولوجيا الفائقة في Guangdong" "مؤسسة التكنولوجيا الفائقة الصينية" "Shenzhen TOP Brand" "جائزة الابتكار التكنولوجي LED لعام 2015" "جائزة الابتكار الأول للصناعة الصينية" "جائزة المساهمة الخاصة للصناعة" إلخ.
العملاء:
ETON بصفتها الشركة المصنعة الرائدة لآلة التقاط الصور الإلكترونية عالية السرعة ووضعها ، يتم تصدير المنتجات إلى أكثر من 20 دولة ومنطقة ، بما في ذلك الهند وفيتنام وتونس ومصر وتركيا وروسيا وتايلاند وغيرها ، خذ الهند كمثال ، لدينا العديد من العملاء الكبار في الهند ، مثل RK ، SURYA ، Fiem ، Calcom ، POLYCRB ، إلخ. لقد قمنا ببيع أكثر من مائة آلة إلى الهند.
خدمة
※ فترة الصيانة سنة واحدة
ضمان لمدة عام ، خلال فترة الضمان ، أي أجزاء تحتاج إلى الإصلاح والاستبدال ستكون مجانية.
※ صيانة البرامج والأجهزة مدى الحياة
برنامج ترقية مجاني ، يتم الوصول إليه وتطويره بواسطة ETON ، لذلك نحن ندعم تحديثات الترقية المجانية مدى الحياة.
※ قم بزيارة العملاء بانتظام وجمع المعلومات
قم بزيارة العملاء بانتظام.نحضر معرضًا مختلفًا في مدن مختلفة كل عام ، وفي نفس الوقت ، سنزور العملاء المحليين وندعم خدمتنا ونجمع اقتراحات العملاء ونعلق عليها في الوقت المناسب.
※ توفير أحدث المعلومات حول التكنولوجيا والمعدات
نقدم اقتراحات تقنية احترافية مع عملائنا ، ونشاركهم بآخر المستجدات
التعليمات
1. كم عدد الآلات المباعة في الهند؟
ج: حتى الآن ، لدينا مئات الآلات المباعة في الهند.
2. لا أعرف كيف أشغل الآلة وهل ستتطلب خبرة؟
ج: إن آلتنا سهلة التشغيل للغاية ، وعادة ما تكون عدة أيام للتدريب كافية وليست خبرة مطلوبة.سوف يقوم مهندس ETON بالتدريس عبر الإنترنت الآن وسيقوم بزيارة المصنع الخاص بك بعد كورونا.
3. أريد أن أنتج لمبة ، هل لديك آلة لذلك؟
ج: نعم ، يمكننا توفير آلة SMT بأكملها لمصباح LED.
4. أريد إنتاج شريط إضاءة LED بطول 100 متر لفة للفة ، هل F7S مناسب؟
ج: F7S مناسب لمتر واحد ونصف متر ضوء الشريط ، غير مناسب لـ 100 متر.ولكن لدينا وحدتان مناسبتان لشريط ضوء Roll to roll ، إذا كنت تريد معرفة المزيد من التفاصيل حول هاتين الوحدتين ، فيرجى الاتصال بي في أقرب وقت ممكن.
ورشة عمل HT-F9 SMT PRODICTION LINE
العميل: عميل هندي
المدينة: دلهي
المنتج: شريط مرن LED
كان العميل في مصابيح LED أخرى من قبل ، ثم خططوا لإنتاج شرائط إضاءة مرنة.آفاق السوق متفائلة للغاية.ساعدت ETON العميل في التخطيط لخط إنتاج شريط إضاءة LED ، بما في ذلك خط إنتاج التصحيح: آلة طباعة شبه أوتوماتيكية - ناقل - آلة انتقاء ووضع عالية السرعة - ناقل - فرن إعادة التدفق ، وأيضًا آلة اللحام المخطط لها ، وخط اللوحة الفرعية ، وآلة الدرفلة للعميل 5M إنتاج ضوء الشريط.
بدأ العميل الإنتاج في عام 2021 ، وحالة الإنتاج جيدة جدًا.قام فنيو ETON بتثبيت الماكينة في مصنع العميل ، وتخطيط الأسلاك ، واختبار الإنتاج ، وتدريب مهندسي العميل.
كان مشروع العميل ناجحًا للغاية ، حيث أصبح واحدًا من الشركات المصنعة القليلة في الهند التي يمكنها توفير شريط إضاءة بطول 5 أمتار.مصنع إنتاج جميع شرائط الإضاءة المرنة منافس للغاية ، والآن يخطط لإضافة خط إنتاج SMT جديد مع ETON لتوسيع فئات الإنتاج ومنتجات LED.للفة الشريط الخفيف للفة.
