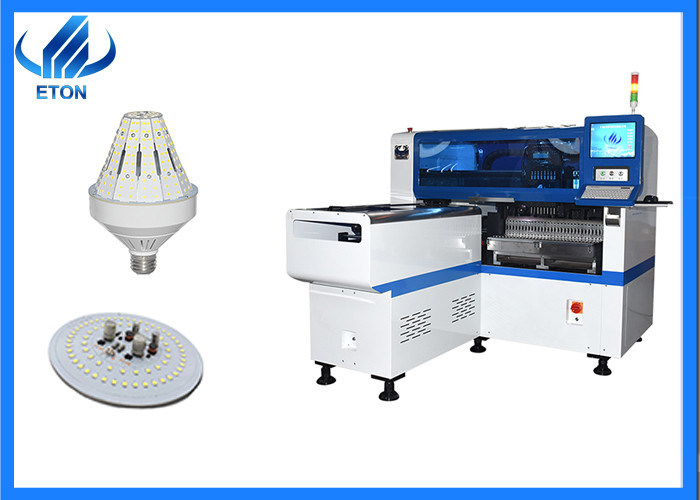

لوحة الإضاءة LED SMT آلة اختيار ووضع آلة متعددة الوظائف

آلة SMT لوحة الإضاءة LED

اسم المفتاح: لوحة الإضاءة SMT / آلة SMT / آلة إضاءة SMT / آلة إضاءة LED

آلة SMT

آلة SMT تعني "تقنية تثبيت السطح" ، وعادةً ما تتضمن الجهاز مثل: آلة التقطيع ووضعها / آلة طابعة الاستنسل / آلة النقل / آلة اللودر / آلة التفريغ / آلة ذراع الروبوت / خلاط معجون اللحام / إلخ

تعمل الآلة

يتم التحكم في الماكينة الرئيسية SMT عن طريق الكمبيوتر ، ويتم التحكم في بعض الآلات الصغيرة بواسطة PLC ، والآلة الرئيسية مثل: آلة الانتقاء والمكان ، وآلة الطابعة الأوتوماتيكية ، وآلة فرن إعادة التدفق

التحكم بالكمبيوتر هو آلة عالية الذكاء ، تعمل ببرمجة الإعداد الخاصة.التحكم PLC للآلة الصغيرة ، إنه سهل التشغيل للغاية.

SMT Machine سهلة التشغيل مع تصميم أكثر ذكاءً للماكينة وأكثر تلقائية ، ويمكن أن توفر تكلفة العمالة كثيرًا من manul tranditional أو DIP Line.

تطبيق الآلة

يتم تطبيق SMT Machine على نطاق واسع على العديد من أنواع لوحة الإضاءة LED ولوحة القيادة.HT-E8S-1200 هي آلة تركيب متعددة الوظائف لتركيب رقاقة / مقاوم / مكثف / إلخ.يمكن أن تنطبق على حجم ثنائي الفينيل متعدد الكلور بحد أقصى 1.2 متر وعرض 0.5 متر.بالنسبة لمعظم لوحة إضاءة العدسة ، فهي تستخدم على نطاق واسع.

يتطلب المشغل

بالنسبة لآلة SMT ، إذا كنت تستخدم خطًا أوتوماتيكيًا ، فعادة ما تحتاج إلى 1-2 عاملين ، إذا كنت تستخدم خطًا شبه تلقائي ، فعادة ما تحتاج إلى 2-3 عمال.بالنسبة لعامل المصروفات الغني ، يمكن لعامل واحد أن يعمل في خطوط متعددة.

آلة التنسيب هي معدات الإنتاج الأساسية في عملية إنتاج SMT ، وهي أيضًا معدات إنتاج متطورة.يجب أن يخضع مشغلو آلة التوظيف للتدريب قبل العمل واجتياز الاختبار قبل أن يتمكنوا من بدء العمل.المتطلبات الأساسية لتدفق عمل آلة التنسيب وتشغيل آلة التنسيب هي المعرفة التي يجب أن يطلبها مشغل آلة التنسيب.

سير عمل آلة التنسيب:

وظيفة آلة التنسيب هي بشكل أساسي من خلال تثبيت لوحة PCB-> شفط المكونات-> الإزاحة-> تحديد المواقع-> وضع المكونات والعمليات الأخرى.

1. لوحة PCB التي سيتم تركيبها تدخل منطقة العمل ويتم تثبيتها في الموضع المحدد مسبقًا.

2. يتم تثبيت مادة المكون على وحدة التغذية ، ويتم تثبيتها في موضع الالتقاط الخاص برأس الوضع وفقًا للوضع المحدد في البرنامج.

3. سوف يتحرك رأس الوضع إلى موضع التقاط المكونات ، وتشغيل الفراغ ، وسوف ترتفع فوهة الشفط لأعلى ولأسفل لالتقاط المكونات ، ثم تستخدم مستشعر الفراغ لاكتشاف ما إذا كانت المكونات قد امتصت.

4. قم بإجراء تحديد المكونات ، واقرأ خصائص مكونات مكتبة المكونات وقارنها بالمكونات التي تم التقاطها.في حالة عدم توافق المقارنة والتقييم ، يتم إلقاء المكونات في صندوق النفايات.إذا كانت المقارنة والتقييم متطابقتين ، فاحسب موضع المركز وزاوية المكون.

5. وفقًا للإعداد في البرنامج ، اضبط زاوية دوران المكون من خلال المحور Z لرأس الموضع ، وانقل رأس الموضع إلى الموضع الذي حدده البرنامج ، بحيث يتزامن مركز المكون مع موضع تركيب لوحة PCB.

6. ستنخفض فوهة الشفط في آلة التنسيب إلى الارتفاع الذي حدده البرنامج ، وتطفئ الفراغ ، وسيسقط المكون ، وستكتمل عملية وضع المكون الثانوي.

7. بعد تركيب جميع المكونات ، يتم وضع فوهة الشفط في مكانها مرة أخرى ، ويتم نقل لوحة PCB إلى الوضع المحدد.أكمل عملية التركيب للوحة ثنائي الفينيل متعدد الكلور بالكامل.

يمكن تلخيص سير عمل آلة التنسيب على النحو التالي: تغذية اللوحة والتعرف على العلامات -> التعلم التلقائي -> اختيار الفوهة -> اختيار وحدة التغذية -> اختيار المكونات -> اكتشاف المكونات للتقييم -> التنسيب -> فوهة التوجيه -> لوحة الإخراج.
