تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | 2700 * 2300 * 1550 مم | حجم ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
|---|---|---|---|
| سمك ثنائي الفينيل متعدد الكلور: | 0.5 ~ 5 مم | وضع التركيب: | انتقاء المجموعة ووضع المجموعة |
| دقة التركيب: | ± 0.02 مم (دقة التكرار） | اعالي الجبال: | المعيار: ≤5mm |
| سرعة التركيب: | 200000 ~ 250000 CPH | عدد محطات التغذية: | 68 قطعة |
| رقم الرأس: | 68 قطعة | قوة: | 380AC 50 هرتز |
| استهلاك الطاقة: | 6 كيلو واط | X ، Y ، Z طريقة محرك الأقراص: | محرك خطي مغناطيسي متطور ومحرك مؤازر |

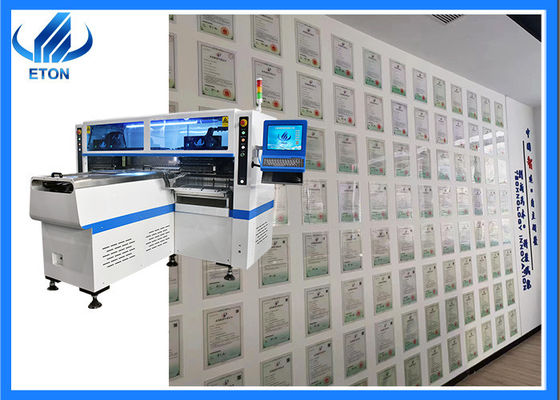

شريط إضاءة أنبوبي LED 68 رأس 250000CPH SMT Pick And Place Machine
ميزات الجهاز:
1. تنطبق على 0.6 م ، 0.9 م ، 1.2 م جامدة PCB و 0.5 م ، 1 م شريط مرن LED.إنتاج مع 4 أنواع من المواد في نفس الوقت بسعة عالية ، ومتاح للوحة مع أي نسبة من رقائق LED والمقاوم.
2.ذراع مزدوج أربع وحدات ، 17 فوهة لكل جزء تصاعد ، يمكن تركيب الجزء A / B / C / D بشكل منفصل أو متزامن.
3. تكنولوجيا براءات الاختراع الحصرية: مجموعة لاتخاذ وتجميع.

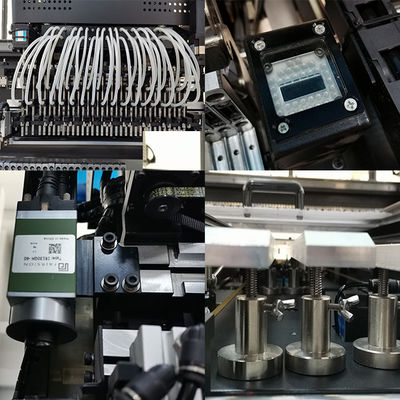

4.5 كاميرات ، وكاميراتان لتصحيح الأخطاء ، وكاميراتان لتصحيح الأخطاء ، وكاميرا مارك واحدة ، ودقة وضع عالية.
5. وصلت سرعة التركيب 200000 ~ 25000CPH.
6.تم تطوير هيكل البرمجيات والدوائر والأجهزة للآلة بأكملها بشكل مستقل من قبل شركتنا ، مع حقوق الملكية الفكرية المستقلة.
المعلمة الرئيسية للجهاز:
| نموذج | HT-F9 (آلة انتقاء و مكان ذات ذراع مغناطيسي خطي مزدوج الذراع |
| البعد (L * W * H) | 2700 * 2300 * 1550 مم |
| وزن | 1700 كجم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 ~ 5 مم |
| دقة التركيب | ± 0.02 مم |
| وضع التركيب | مجموعة لاتخاذ وتجميع لتركيب |
| عناصر | LED3014 / 3020/3528/5050 ومقاوم ، مكثفات ، مقومات الجسر |
| اعالي الجبال | ≤5 ملم |
| سرعة التركيب | 200000 ~ 250000 CPH |
| رقم الكاميرا | 5 قطعة (كاميرا رقمية) |
| عدد محطات التغذية | 68 قطعة |
| رقم الرأس | 68 قطعة |
| X ، Y طريقة محرك المحور | محرك خطي مغناطيسي متطور + محرك سيرفو |
| طريقة التغذية | مغذي كهربائي بمحرك مزدوج |
طلب:
هذه الآلة مناسبة لتركيب لوح إضاءة صلبة 0.5 م ، 1 م ، 1.2 م أو أي طول من الشريط المرن.يمكن أن تنتج
المنتجات الخطية مثل أنبوب المصباح ، الشريط المرن ، مصباح اللوحة ، شاشة العرض وما إلى ذلك.
خط إنتاج SMT:
| 1 | آلة طابعة لصق جندى(طباعة معجون اللحام): يتم تسريب معجون اللحام أو غراء التصحيح على منصات لوحة PCB للتحضير للخطوة التالية من لحام المكونات. |
| 2 | ناقل: نقل لوحة PCB لاختيار ووضع الجهاز ، في نفس الوقت ، يتم استخدامه للاتصال بين خطوط إنتاج SMT ويمكن أيضًا استخدامه للتخزين المؤقت للوحات الشريط المرنة PCB. |
| 3 | انتقاء ووضع آلة HT-E8S-1200: قم بتركيب مكونات تثبيت السطح بدقة في مواضع ثابتة على لوحة PCB. |
| 4 | ناقل:نقل لوحة PCB إلى فرن إعادة التدفق. وفي نفس الوقت ، يتم استخدامه للتوصيل بين خطوط إنتاج SMT ويمكن أيضًا استخدامه للتخزين المؤقت للوحات PCB. |
| 5 | دخول فرن إعادة التدفق:قم بإذابة معجون اللحام أو غراء القالب لربط المكونات بقوة بلوحة القيادة. |
| 6 |
امتحان:اختبار ما إذا كان أداء المنتج سليمًا (الفحص اليدوي) |
التعبئة:
إيجابياتنا:
1. نحن الرائدة في مجال تصنيع آلة اختيار ووضع التلقائي عالية السرعة.
2.80٪ مصنع LED كبير ومدرج هو عملائنا. لدينا أكثر من عقود من تاريخ التنمية.
3. لدينا حديقة صناعية تغطي مساحة 50،000 متر مربع في مدينة jiangxi ، والتي لديها العديد من الآلات.
4.لدينا آلة انتقاء ووضع عالية السرعة تحطم الرقم القياسي العالمي ، والتي وصلت سرعتها إلى 500000CPH.
5. لدينا مهندس محلي في الهند ، طالما أنك تشتري الجهاز ، سنقوم بترتيب مهندسين لتثبيته وتصحيحه وتدريبك مجانًا ، حتى تتعلم تشغيل الجهاز ، الخدمة مريحة للغاية.نحن
لدينا مكاتب في مومباي ونيودلهي ، وسريع جدًا في الدعم.
التعليمات:
1. هل لديك مهندسين في الخارج؟
نعم بالطبع.لدينا مهندسين محليين في الهند ، إذا كانت لديك أي مشكلة بشأن الماكينة ، فيمكننا إرسال مهندس هندي لحل المشكلة نيابة عنك.
2. كيف يمكنني شراء هذا الجهاز منك؟
أ- استشرنا عن هذا المنتج عبر الإنترنت أو عبر البريد الإلكتروني.
ب- التفاوض وتأكيد السعر النهائي والشحن وطرق الدفع وغيرها من الشروط.
ج- إرسال الفاتورة الأولية إليك وتأكيد طلبك.
د- القيام بالدفع حسب الطريقة الموضوعة على الفاتورة المبدئية.
هـ- نستعد لطلبك من حيث الفاتورة الأولية بعد تأكيد الدفع الكامل.
3.ما هي الدول التي تباع فيها أجهزتك بشكل أساسي؟
تم تصدير منتجاتنا إلى أكثر من 20 دولة ومنطقة ، بما في ذلك تركيا ومصر والهند وباكستان وجنوب إفريقيا والبرازيل إلخ.
4. ما هي شروط الدفع؟
T / T على ما يرام ، 30٪ دفعة أولى ، 70٪ دفعة قبل التسليم.
