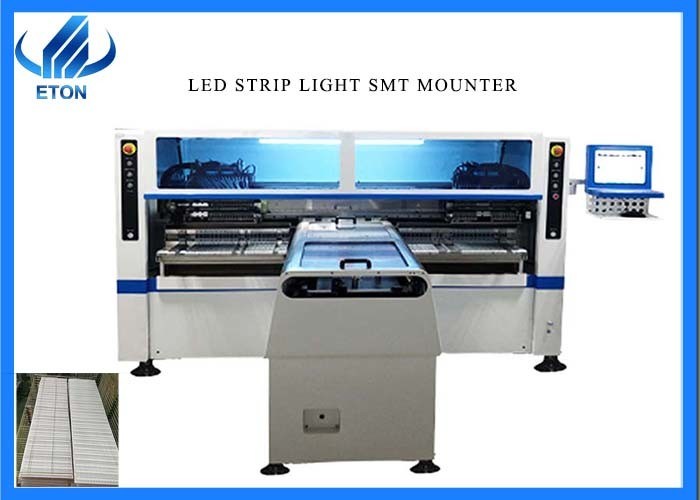

آلة SMT الشريط الخفيفة LED

هنا خط SMT بيcture من أدىضوء الشريط:آلة SMT الشريط الخفيفة LED

يتم تطبيق وظيفة SMT Machine على تركيب جميع أنواع شرائح LED ومكونات smd الأخرى على fpcb.يتم تطبيقه على نطاق واسع على ضوء الشريط المقاوم للماء.

ميزات آلة SMT

1. الآلة ذكية.آلة SMT سهلة التشغيل للغاية.مجهزة بواجهة بشرية جيدة

سير عمل آلة وضع SMT: تغذية اللوحة والتعرف على العلامات-> التعلم التلقائي-> اختيار الفوهة-> اختيار وحدة التغذية-> اختيار المكونات-> فحص المكونات للتقييم-> التنسيب-> رجوع الفوهة-> اللوحة الخارجية

2. الآلة عالية السرعة.يمكن أن تصل سعة آلة التجميع عالية السرعة ETON لمدة ساعة واحدة إلى 4000 متر

3. الآلة توفر العمالة.يستغرق خط SMT واحدًا فقط من 1-3 عمال.

فحص آلة الفرن

سيتم لحام لوحة الدائرة التي تم فحصها تلقائيًا بعد لحام إعادة التدفق.المبدأ هو توليد الحرارة من خلال عنصر التسخين ، ثم استخدام دوران الهواء الساخن للحفاظ على درجة الحرارة في مناطق درجات الحرارة المختلفة ضمن نطاق درجة الحرارة المحددة ، وتسخين لوحة الدائرة بالتساوي لصنع القصدير بعد التسخين المسبق والتسخين وإعادة التدفق والتبريد ، سوف يذوب المعجون تلقائيًا ويلحم.

وتجدر الإشارة هنا إلى أنه يجب التحكم في درجة حرارة التدفق جيدًا.إذا كان منخفضًا جدًا ، فلن يذوب معجون اللحام ، وسيحدث اللحام البارد ؛إذا كان مرتفعًا جدًا ، فإن FPC سوف يرغى بسهولة وسوف تحترق المكونات.بالإضافة إلى ذلك ، يجب أن تكون درجة حرارة التسخين المسبق مناسبة ، إذا كان التدفق منخفضًا جدًا بحيث لا يتطاير تمامًا ، فستكون هناك بقايا بعد إعادة التدفق ، مما سيؤثر على المظهر ؛خرز.

التعليمات

Q1: فوق خط smt يمكن أن يجعل IP68 ضوء الشريط؟

ج: ترتبط مقاومة الماء لشريط الضوء بآلة البثق التي لم تحددها آلة SMT.يمكن أن تصنع SMT Machine جميع أنواع إضاءة FPCB.إنه الخط قبل مقاومة الماء

Q2: كيفية جعل 200 متر شريط ضوء؟

ج: شريط إضاءة بطول 200 متر من لفة إلى لفة ، ويمكن استخدام سلسلة T9 لآلة التثبيت بدون توقف ETON ، ولكن يمكن أيضًا استخدام سلسلة F9 للحام مترًا واحدًا بمتر واحد.

Q3: هل يمكنني الدفع باليوان؟

ج: نعم ، يمكننا قبول الدولار الأمريكي والرنمينبي.

س 4.ما هي سعة الآلة؟

ج: عادة ، هناك فجوة معينة بين سرعة التنسيب المحسوبة من قبل الشركة المصنعة لآلة التنسيب في ظل ظروف مثالية وسرعة التنسيب الفعلية قيد الاستخدام.بشكل عام ، يمكن استخدام التعريفات التالية لوصف سرعة وضع آلة التنسيب.

(1) دورة التركيب.إنها المعلمة الأساسية التي تشير إلى سرعة التنسيب ، وتشير إلى الوقت المستغرق لإكمال عملية التنسيب.تتضمن دورة الوضع الرحلة بأكملها بدءًا من اختيار المكون وتركيز المكون والفحص والتثبيت والعودة إلى موقع المكون المختار.

(2) معدل التركيب.معدل التنسيب هو المعلمة التقنية الرئيسية المنصوص عليها في المواصفات الفنية لآلة التنسيب.إنها سرعة الوضع المحسوبة من قبل الشركة المصنعة لآلة التنسيب في ظل الظروف المثالية ، وتشير إلى عدد دورات التنسيب المنجزة في غضون ساعة واحدة.عند حساب معدل التنسيب ، يتم استخدام 12 وحدة تغذية شريطية مستمرة 8 مم بشكل عام ، كما تم تصميم نمط الوسادة على لوحة الدوائر المطبوعة المستخدمة بشكل خاص.عند الحساب ، قم أولاً بقياس الوقت الذي تستغرقه آلة التنسيب لتركيب 150 مكونًا من مكونات الرقاقة الموزعة بالتساوي على PCB 50-250 مم ، ثم احسب متوسط ​​الوقت لتركيب مكون واحد ، وأخيراً احسب وقت التنسيب لمدة ساعة واحدة.عدد المكونات ، أي معدل التنسيب.
