تفاصيل المنتج:
شروط الدفع والشحن:
|
| ضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0402 |
|---|---|---|---|
| اسم: | آلة SMT Pick and Place | مزود الطاقة: | AC220V 50 هرتز |
| حالة: | 100٪ أصلي ، جديد تمامًا | سرعة التركيب: | 250000 CPH |
| إستعمال: | آلة تركيب SMT ، LED | مغذيات: | 68 |
عالية السرعة 250000CPH المركب لأنبوب / لوحة / شريط محرك خطي مغناطيسي آلة تجميع ثنائي الفينيل متعدد الكلور
المعلمة الرئيسية للجهاز
| البعد: 2700 مم * 2300 مم * 1550 مم | |
| الوزن الكلي | 1700 كجم |
| عرض طول PCB | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5-5 ملم |
| لقط ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
| سرعة انتقال | > 500 مم / ثانية |
| ناقل الحركة | أقصى طول: 1200 مم |
| تكرار دقة التركيب | ± 0.02 مم |
| مساحة المكون | 0.5 مم |
| ارتفاع المكون | ≤5 ملم |
| عدد محطات التغذية | 68 قطعة |
| رقم الرأس | 68 قطعة |
| بيئة التشغيل | 23 ℃ ± 3 |
| استهلاك الطاقة | 6 كيلو واط |
| X ، Y ، Z طريقة محرك الأقراص | محرك خطي ويخدم المحرك |
ميزات الجهاز الرئيسية والجزء الرئيسي للآلة
1. HT-F9 مناسب للتركيب وحجم لوحة PCB هو 1200 * 330mm إلى 100 * 100mm.
2. HT-F9 مناسب للمنتجات ذات أنواع أقل من المكونات وترتيب بسيط للمكونات
3. يحتوي HT-F9 على خمس مجموعات من الكاميرات ، بما في ذلك: 2 فوهة الكاميرا القابلة للتعديل والتي يمكن أن تضبط تباعد الفوهة عن طريق أخذ مركز الفوهة ； 2 كاميرا قابلة للتعديل للمغذي عن طريق أخذ خط مركز محطة التغذية ؛ 1 كاميرا MARK لتركيب لوحة PCB عن طريق مسح نقاط MARK.
4. يحتوي HT-F9 على 68 قطعة من الفتحات و 68 قطعة من محطات التغذية بحيث تصل السعة المثلى إلى 250000 CPH.
5. يحتوي HT-F9 على أربع وحدات وأذرع مزدوجة يمكنها إنتاج أربعة أنواع مختلفة من المواد في نفس الوقت.
6. هذا هو أهم ما يميزه عن قدرة HT-F9 على الحفاظ على السرعة العالية والدقة العالية عندما يكون وضع التركيب مجموعة للاختيار والتجميع لوضعها.

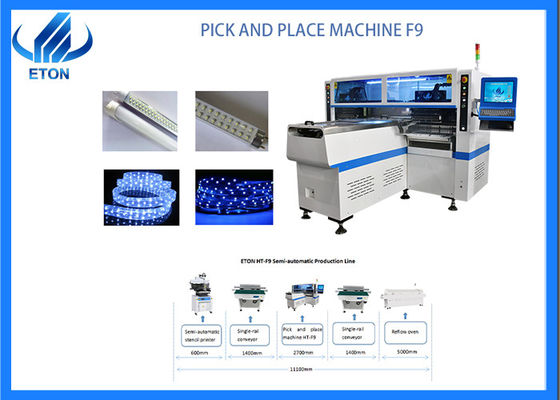

حل خط SMT
HT-F9 كآلة اختيار ووضع احترافية عالية السرعة ، فهي مناسبة بشكل أساسي لتركيب حزام ضوء ناعم وأنبوب إضاءة وشاشة عرض.في خط إنتاج SMT بالكامل ، مع الأخذ في الاعتبار عوامل مثل السعر والتطبيق العملي ، نوصي بشكل أساسي بخط إنتاج شبه أوتوماتيكي.يشتمل خط الإنتاج شبه الأوتوماتيكي على طابعة استنسل نصف أوتوماتيكية وناقل وآلة الالتقاط والوضع وفرن إعادة التدفق.
إيجابياتنا
تجربة غنية في SMT Industry Line.أنشأ ETON أكثر من 10 سنوات ، نحن الشركة الرائدة في مجال تصنيع آلة SMT في الصين.
أجهزتنا ذات جودة أفضل وأكثر دقة وأسرع في التركيب.لدينا أيضًا تقنيتنا الحصرية الحاصلة على براءة اختراع مثل نظام تغذية المغذي الإلكتروني ثنائي المحرك ، والمحاذاة المرئية لتحديد الرحلة ، واختيار المجموعة ووضع المجموعة وما إلى ذلك.
آلة ذات صلة
ETON هي شركة تقدم حلول التصنيع والعمليات التي تركز على البحث والتطوير والإنتاج والمبيعات وخدمة SMT عالية السرعة آلات الانتقاء والمكان ومعدات SMT للأتمتة الطرفية.إلى جانب آلة الالتقاط والمكان ، نوفر أيضًا المعدات الطرفية SMT والمعدات ذات الصلة ، بما في ذلك محمل PCB ، وتفريغ ثنائي الفينيل متعدد الكلور ، وطابعة الاستنسل ، والناقل ، والناقل المتعدد ، وآلة الالتقاط والوضع ، وفرن إعادة التدفق وغيرها من معدات الأتمتة الطرفية.
حول التعبئة والتغليف لدينا والتسليم
جميع الآلات معبأة بالفراغ والتعبئة الخشبية مثل تلك الموجودة في الصور.
الشحن: نشحن إلى جميع أنحاء العالم من البر الرئيسي للصين باستخدام البريد الجوي عن طريق EMS أو UPS أو DHL أو TNT أو
حسب طلبك للأجزاء.- الشحن البحري للآلة.
Step1.Film التعبئة والتغليف: منع الجهاز من الغبار والماء والانهيار والاهتزاز
Step2.Add Foam + Film Packaging: حماية مزدوجة آمنة ، تمنع الجهاز من الانهيار والاهتزاز
Step3.Unique القصدير التعبئة والتغليف: إضافة تغليف رقائق القصدير يمكن أن يمنع الفيلم من كسر الصفر.
Step4.Customized التعبئة الكرتون الخشب قوية: التعبئة الخشبية القوية المخصصة لسفينة المحيط ، الآلات إصلاح أيون الكرتون الخشب ، تمنع بشكل فعال الاصطدام والصدمات.
التعليمات
س: ما هي شروط الدفع الخاصة بك؟
ج: دفع 100٪ قبل التسليم أو إيداع 50٪ مقدمًا والباقي قبل الشحن.
س: كيف يتم تغليف منتجاتك؟
ج: جميع الآلات معبأة بالفراغ والتعبئة الخشبية مثل تلك الموجودة في الصور.
س: أود أن أعرف كيف يتم نقل أجهزتك؟
ج: نشحن إلى جميع أنحاء العالم من البر الرئيسي للصين باستخدام البريد الجوي عن طريق EMS أو UPS أو DHL أو TNT أو حسب طلبك للأجزاء.- الشحن البحري للآلة.
