تفاصيل المنتج:
شروط الدفع والشحن:
|
| ضمان: | 1 سنة | المكونات القابلة للتطبيق: | 0402 |
|---|---|---|---|
| اسم: | آلة SMT Pick and Place | حالة: | 100٪ أصلي ، جديد تمامًا |
| سرعة التركيب: | 250000 CPH | يكتب: | تلقائي |
| الاستخدام: | آلة تركيب SMT ، LED | مغذيات: | 68 قطعة |
| تسليط الضوء: | آلة تركيب SMT عالية السرعة,آلة تركيب SMT الأنبوبية الخفيفة,وحدة تركيب SMT ذات الذراع المزدوج |
||
مصباح أنبوبي مثبت بذراع مزدوج عالي السرعة يعمل بقوة 250000CPH باللونين الأزرق والأبيض

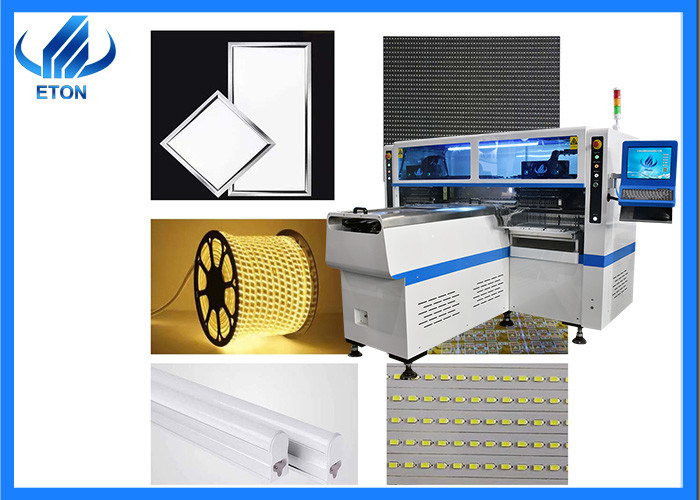

وصف آلة الالتقاط والوضع HT-F9
آلة التقاط ووضع LED خطية مغناطيسية مزدوجة الذراع عالية السرعة، تنتج 4 أنواع من المواد في نفس الوقت، تصل القدرة إلى 250000 CPH.
تستخدم آلة SMT فوهة الشفط الموجودة على الرأس لامتصاص المكونات المختلفة من وحدات التغذية وتثبيتها على لوحة PCB.
آلة الالتقاط والوضع SMT هي المعدات الرئيسية في عملية إنتاج SMT، والتي لا يمكن استبدالها بمعدات أخرى.
عملية إنتاج SMT هي طلاء عجينة اللحام، وتركيب المكونات، واللحام بإعادة التدفق، وهي العملية الأكثر أهمية في عملية إنتاج SMT.من أجل الحصول على جودة تركيب جيدة، يجب أن تتمتع آلة الالتقاط والوضع SMT بعملية تركيب جيدة بالإضافة إلى المعدات الجيدة.
المعلمة الرئيسية للآلة
| نموذج | HT-F9 |
| البعد (الطول * العرض * الارتفاع) | 2700*2300*1550 مللي متر |
| وزن | 1700 كجم |
| عرض طول ثنائي الفينيل متعدد الكلور | الحد الأقصى: 1200*330 مم؛ الحد الأدنى: 100*100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 ~ 5 ملم |
| دقة التركيب | ± 0.02 مم |
| وضع التركيب | مجموعة للأخذ ومجموعة للتركيب |
| اعالي الجبال | ≥5mm |
| سرعة التركيب | 250000CPH |
| رقم الكاميرا | 5 قطعة (كاميرا رقمية) |
| رقم محطة التغذية | 68 قطعة |
| رقم الرأس | 68 قطعة |
الجزء الرئيسي للآلة
ثلاثة مكونات رئيسية: البرمجيات والكهربائية والميكانيكية.
أجزاء الآلة ووظائفها
الحاسوب المركزي: دماغ الآلة الذي يجمع إشارات التغذية الراجعة ويعالجها قبل إصدار التعليمات
الصندوق الكهربائي: جميع دوائر الآلة مدمجة في الصندوق الكهربائي.بعد توصيل الطاقة الخارجية، فإنه يتحكم في عملية تشغيل الجهاز مع الجهاز المضيف
لوحة الدائرة: تتحكم في أجزاء مختلفة من الجهاز
محرك سيرفو: بعد تنشيط محرك سيرفو، فإنه يتحول إلى وضع إيجابي وسالب، ويدفع القضيب اللولبي للدوران عن طريق توصيل القضيب اللولبي مع أداة التوصيل، وبالتالي القيادة (رأس التثبيت، منصة النقل) للقيام بحركة ترددية خطية.يتحكم محرك سيرفو في المسمار.
المحرك الخطي: محرك خطي مغناطيسي، من خلال التوصيل الكهربائي الخارجي لجعل المحرك يولد مجالًا مغناطيسيًا، الجزء الثابت نفسه عبارة عن مغناطيس دائم، يتحرك الجزء الثابت من خلال التفاعل بين الأقطاب المغناطيسية لجعل رأس التركيب حركة ترددية.
مسطرة الشبكة المغناطيسية: المجال المغناطيسي لمسح عدم الاتصال، وقيمة القياس التناظرية إلى إشارة خرج مطلقة أو تزايدية، ودقة الكشف العالية، وسرعة الاستجابة السريعة، تحدد إلى حد ما دقة تركيب الرأس.
سكة التوجيه الخطية: تستخدم لدعم وتوجيه الجزء المتحرك (رأس التثبيت، منصة النقل)، وفقًا للاتجاه المحدد للقيام بحركة ترددية عالية الدقة
محرك متدرج: يتم ضبط عرض المسار عن طريق ضبط المحرك لتشغيل برغي توصيل الحزام، بحيث يكون مناسبًا لتركيب لوحات الدوائر المختلفة للعملاء.يقوم محرك النقل بتشغيل الحزام الذي يحرك لوحة الدائرة.
معارضنا
المشاركة في المعارض المختلفة في الصين والخارج كل عام.
المعارض المحلية: معرض قوانغتشو جوانجيا، معرض شنغهاي ميونيخ، معرض تشونغتشينغ LED للضوء، الخ.
المعارض الخارجية: معرض الهند مومباي، معرض الهند دلهي، معرض مصر، معرض تركيا، معرض باكستان، معرض تايلاند، الخ.
شهادة
حصلت ETON على عدد من تقنيات الملكية الفكرية، بما في ذلك 9 براءات اختراع و112 براءة اختراع عملية و12 حقوق نشر للبرامج. تم تصنيف ETON على أنها "مؤسسة شنتشن للتكنولوجيا الفائقة" "مؤسسة قوانغدونغ للتكنولوجيا الفائقة" "مؤسسة الصين للتكنولوجيا الفائقة" "Shenzhen TOP" العلامة التجارية" "جائزة الابتكار التكنولوجي LED لعام 2015" "جائزة الابتكار الأول في الصين لمصابيح LED الرابعة" "جائزة المساهمة الخاصة في الصناعة" وما إلى ذلك.
العملاء
ETON باعتبارها الشركة المصنعة الرائدة لآلة الالتقاط والوضع الإلكترونية عالية السرعة للصور العالمية، يتم تصدير المنتجات إلى أكثر من 20 دولة ومنطقة، بما في ذلك الهند وفيتنام وتونس ومصر وتركيا وروسيا وتايلاند وغيرها. لنأخذ الهند كمثال، لدينا العديد من العملاء الكبار في الهند، مثل RK، وSURYA، وFiem، وCalcom، وPOLYCRB، وما إلى ذلك. لقد قمنا ببيع أكثر من مائة آلة إلى الهند.
