تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | 2700 * 2300 * 1550 مم | حجم ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
|---|---|---|---|
| سمك ثنائي الفينيل متعدد الكلور: | 0.5 ~ 5 مم | وضع التركيب: | انتقاء المجموعة ووضع المجموعة |
| دقة التركيب: | ± 0.02 مم (دقة التكرار） | اعالي الجبال: | المعيار: ≤5mm |
| سرعة التركيب: | 200000 ~ 250000 CPH | عدد محطات التغذية: | 68 قطعة |
| رقم الرأس: | 68 قطعة | قوة: | 380AC 50 هرتز |
| استهلاك الطاقة: | 6 كيلو واط | X ، Y ، Z طريقة محرك الأقراص: | محرك خطي مغناطيسي متطور ومحرك مؤازر |
| تسليط الضوء: | آلة SMT لتوفير الطاقة,آلة اختيار المكان مع 68 وحدة تغذية,آلة اختيار المكان مع 68 رأس |
||
ماكينة اختيار ووضع SMT عالية الجودة موفرة للطاقة 68 رأسًا و68 محطة تغذية
وصف آلة الالتقاط والوضع HT-F9
آلة التقاط ووضع LED خطية مغناطيسية مزدوجة الذراع عالية السرعة، تنتج 4 أنواع من المواد في نفس الوقت، تصل القدرة إلى 250000 CPH.
تستخدم آلة SMT فوهة الشفط الموجودة على الرأس لامتصاص المكونات المختلفة من وحدات التغذية وتثبيتها على لوحة PCB.
آلة الالتقاط والوضع SMT هي المعدات الرئيسية في عملية إنتاج SMT، والتي لا يمكن استبدالها بمعدات أخرى.
عملية إنتاج SMT هي طلاء عجينة اللحام، وتركيب المكونات، واللحام بإعادة التدفق، وهي العملية الأكثر أهمية في عملية إنتاج SMT.من أجل الحصول على جودة تركيب جيدة، يجب أن تتمتع آلة الالتقاط والوضع SMT بعملية تركيب جيدة بالإضافة إلى المعدات الجيدة.
الخصائص الرئيسية
● آلة التقاط ووضع LED خطية مغناطيسية ذات ذراع مزدوج عالية السرعة
● 68 محطة تغذية و 68 فوهة
● تنطبق على 0.6M، 0.9M، 1.2M PCB جامدة و0.5M، 1M شريط مرن LED.
● الإنتاج بأربعة أنواع من المواد في نفس الوقت وبقدرة عالية.
● متاح للوحة مع أي نسبة من شريحة LED والمقاوم.
● وحدة بأربعة أذرع مزدوجة، 17 فوهة لكل جزء تركيب، الجزء A/B/C/D يمكن تركيبه بشكل منفصل أو بشكل متزامن.
● معايرة تلقائية، عالية الدقة، متاحة لـ RGB.
● تكنولوجيا براءات الاختراع الحصرية: المجموعة التي يجب أخذها والمجموعة التي يمكن تركيبها.
المعلمة التقنية الرئيسية
| البعد | 2700*2300*1550 مللي متر |
| عرض طول ثنائي الفينيل متعدد الكلور |
الحد الأقصى: 1200*330 مللي متر الحد الأدنى: 100*100 مم |
| سمك ثنائي الفينيل متعدد الكلور | 0.5 ~ 5 ملم |
| وضع التركيب | مجموعة للأخذ ومجموعة للتركيب |
| دقة التركيب | ± 0.02 مم |
| اعالي الجبال | المعيار: .55 مم |
| سرعة التركيب | 200000 ~ 250000 CPH |
| عناصر |
LED 3014/3020/3528/5050 والمقاومات، المكثفات، مقومات الجسر |
| مساحة المكونات | 0.5 ملم |
| عدد محطات التغذية | 68 قطعة |
| رقم الرأس | 68 قطعة |
| قوة | تيار متردد 380 فولت، 50 هرتز |
| استهلاك الطاقة | 6 كيلو واط |
| طريق القيادة على المحور X، Y، Z | محرك خطي مغناطيسي متطور ومحرك مؤازر |

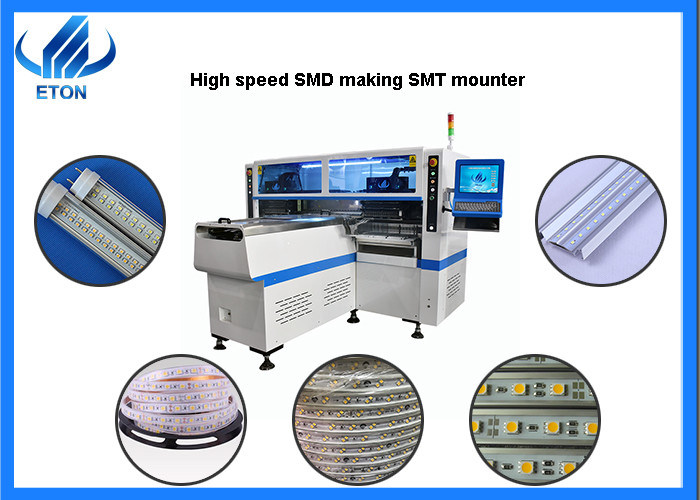

صورة HT-F9
تطبيق HT-F9آلة الاختيار والوضع
أنبوب LED ، ضوء الشريط المرن ، ضوء اللوحة إلخ.
خط إنتاج نصف أوتوماتيكي HT-F9
تعريف عن الشركة
منذ تأسيسها في عام 2011، التزمت ETON بتطوير وإنتاج آلات وضع SMT.
1. الوصول القوي إلى فريق التكنولوجيا وتطويره، ودعم ترقية الماكينة بشكل مستمر، ودعم الدعم الفني القوي للعميل.
2. تجربة غنية في خط صناعة SMT.أنشأت ETON أكثر من 10 سنوات، ونحن الشركة الرائدة في مجال آلة SMT في الصين.
3. قدرة إنتاجية قوية، تمتلك ETON أكثر من 50000 متر مربع من المجمع الصناعي في مقاطعة Jiangxi، وقدرة الماكينة أكثر من 50 وحدة / شهر.
4. الخدمة الجيدة والمهنية.توفير خدمة مهندس من الباب إلى الباب، ودعم التدريب عبر الإنترنت بالفيديو، والتدريب بالفيديو.
مشاركة، استبدال الجزء الأساسي للآلة مجانًا أثناء الضمان.وأيضًا يمكننا توفير حل خط SMT احترافي.
شهادة
حصلنا على 9 اختراع صالعملاء، 112 براءة اختراع عملية، 12 برنامجبراءات الاختراع.
زبوننا
ETON باعتبارها الشركة المصنعة الرائدة لآلة التقاط ووضع الصور الإلكترونية عالية السرعة العالمية، يتم تصدير المنتجات إلى أكثر من 20 دولة ومنطقة، بما في ذلك الهند وفيتنام وتونس ومصر وتركيا وروسيا وتايلاند وغيرها.
معارضنا
تشارك شركتنا في المعارض في الداخل والخارج كل عام (باستثناء فترة الوباء)، مثل:
في الخارج: معرض الهند دلهي، معرض الهند مومباي، معرض باكستان، معرض مصر، معرض تونس، معرض تايلاند، إلخ.
المحلية: معرض قوانغتشو جوانجيا.معرض شنغهاي ميونيخ.معرض تشونغتشينغ LED للضوء ، إلخ.
خدمات ما بعد البيع لديناخدمةس
الحزمة والتسليم
جميع الآلات معبأة بالفراغ والتعبئة الخشبية مثل تلك الموجودة في الصور.
الخطوة 1. تغليف الفيلم
منع الجهاز من الغبار والماء والتحطم والاهتزاز.
الخطوة 2. أضف رغوة + تغليف فيلم
حماية آمنة مزدوجة، تمنع الجهاز من الاصطدام والاهتزاز.
الخطوة 3. تغليف فريد من نوعه برقائق القصدير
إضافة رقائق القصدير يمكن أن تمنع الفيلم من الخدش.
الخطوة 4. تخصيص التعبئة كرتونة خشبية قوية
التعبئة الخشبية القوية المخصصة لسفينة المحيط، يتم إصلاح الآلات في الكرتون الخشبي، مما يمنع الاصطدام والصدمات بشكل فعال.
التعليمات:
س: هل لديك خدمة ما بعد البيع من الخارج؟
ج: يمكننا تقديم الدعم الفني في الخارج.إذا كانت لديك أي مشاكل فنية، فسيقدم لك مهندسونا الدعم في الوقت المناسب.في الخارج، لدينا مكتب في الهند ومصر ومهندس محلي، إلخ.
س: كيف يتم التدريب؟
ج: بعد شراء أجهزتنا، يمكنك إرسال مهندسيك إلى مصنعنا، أو نرسل مهندسينا إلى مصنعك، وبعد ذلك سنقوم بتدريب موظفيك على تشغيل هذه الآلات.التدريب عبر الإنترنت ودروس الفيديو.أثناء الوباء، إذا لم يتمكن مهندسونا من النجاح، فلدينا أيضًا تدريب خاص فرديًا عبر الإنترنت ودروس فيديو.
س: هل من الصعب استخدام الجهاز؟
ج: الآلة ذكية للغاية وسهلة التشغيل، مثل الهاتف الذكي، كما أن البرنامج من صنع شركتنا، لذلك نعرف كيفية جعلها أكثر ذكاءً وتشغيلها بسهولة.
س: ما الآلة التي يمكنني شراؤها منك؟
ج: آلة وضع متعددة الوظائف، آلة وضع عالية السرعة، آلة توزيع، آلة تحميل، آلة طباعة، لحام بإعادة التدفق، إلخ.
س: هل لديك أي عملاء في الهند؟كم عدد الآلات الموجودة في الهند؟
ج: نعم، لدينا العديد من العملاء الكبار في الهند، مثل RK، وSURYA، وFIEM، وCALCOM، وPOLYCRB، وما إلى ذلك. لقد قمنا ببيع أكثر من مائة آلة إلى الهند ونذهب إلى المعرض كل عام.
