تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم: | آلة الالتقاط والوضع الأوتوماتيكية SMT | طلب: | LED أي طول لشريط مرن |
---|---|---|---|
مزود الطاقة: | 380AC 50 هرتز | ضمان: | 1 سنة |
حالة: | جديد | وزن: | 1700 كجم |
سرعة التركيب: | 200000-250000 CPH | البعد: | 2700 * 2300 * 1550 مم |
مغذيات: | 68 قطعة | سمك ثنائي الفينيل متعدد الكلور: | 0.5-5 ملم |
تسليط الضوء: | جهاز تركيب SMT لشريط LED طويل,جهاز تركيب SMT فائق السرعة,آلة وضع SMT لشريط LED أوتوماتيكية |

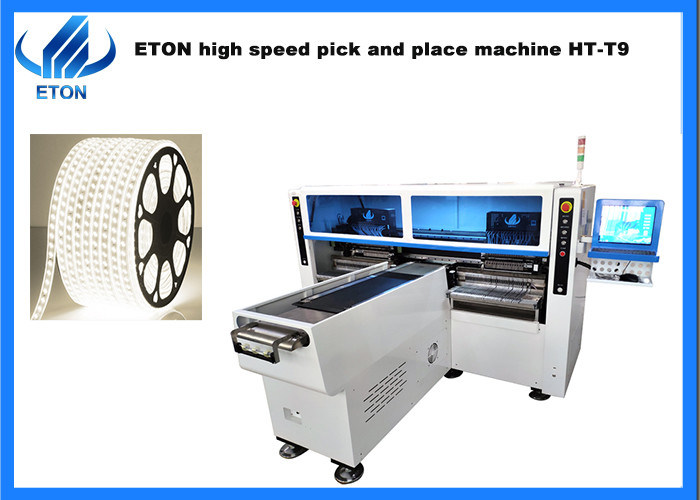

آلة وضع شريط LED طويلة أوتوماتيكية SMT فائقة السرعة
وصف
سعة IPC9850: 200000 ~ 250000 CPH
رقم براءة الاختراع: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ زد إل 2012 2 0415061.0
المقياس التقني
نموذج | HT-T9 |
البعد | |
طول | 3100 ملم |
عرض | 2300 ملم |
ارتفاع | 1550 ملم |
الوزن الكلي | 1700 كجم |
ثنائي الفينيل متعدد الكلور | |
عرض طول ثنائي الفينيل متعدد الكلور | 250 ملم * أي طول |
سمك ثنائي الفينيل متعدد الكلور | 0.5-1.5 ملم |
لقط ثنائي الفينيل متعدد الكلور | ضغط هوائي قابل للتعديل |
وضع التركيب | مجموعة للأخذ ومجموعة للتركيب |
نظام التشغيل | |
نظام | ويندوز 7 |
برمجة | البحث والتطوير بشكل مستقل |
عرض | شاشة تعمل باللمس |
جهاز الإدخال | فأرة لوحة المفاتيح |
نظام الرؤية | |
رقم الكاميرا | 5 قطع (كاميرا رقمية) |
محاذاة الرؤية، تصحيح مارك | |
دقة التركيب | ± 0.02 مم |
اعالي الجبال | ≦5 ملم |
سرعة التركيب | 200000 ~ 250000 CPH |
عناصر | LED 3014/ 3020/ 3528/ 5050 والمكثفات والمقاومات ومقومات الجسر، إلخ. |
سرعة المكونات | 0.5 ملم |
عدد محطات التغذية | 68 قطعة |
عدد الفوهات | 68 قطعة |
قوة | 380AC 50 هرتز |
استهلاك الطاقة | 6 كيلو واط |
بيئة التشغيل | 23 درجة مئوية ± 3 درجة مئوية |
انتقال الناقل | الحد الأقصى للطول: 1000 ملم |
التحكم الكهربائي | البحث والتطوير المستقل بواسطة ETON |
وحدة بطاقة التحكم في الحركة 1 مجموعة | البحث والتطوير المستقل بواسطة ETON |
طريق القيادة على المحور X، Y، Z | محرك خطي مغناطيسي متطور + محرك سيرفو |
طريقة التغذية | مغذي كهربائي بمحرك مزدوج |
تطبيق الآلة
HT-T9 عبارة عن آلة التقاط ووضع عالية السرعة، والتي يتم استخدامها لشرائط الإضاءة المرنة بأي طول
حجم ثنائي الفينيل متعدد الكلور: 250 مم * أي طول، مناسب لشرائط الإضاءة المرنة بطول 5 م، 10 م، 50 م، 100 م أو بأي طول، يمكن تركيب RGB.
الشهادات
باعتبارنا شركة مصنعة ذات خبرة في آلة SMT، فقد حصلنا على عدد من تقنيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 112 براءة اختراع عملية، 12 حقوق نشر للبرمجيات، مع قسم البحث والتطوير الخاص بالإنتاج والفحص.وحصلت أيضًا على شهادات من الخارج مثل CE، CCC، SIRA،
إلخ.
التعليمات
س: هل يمكنك قبول السعر CIF باعتباره السعر المعروض؟
ج: نحن عادة نقبل EXW كالسعر المعروض.
س: هل لديك مهندسين محترفين لتركيب الجهاز في الهند؟
ج: نعم، لدينا مهندسون محترفون في الهند ولدينا مكتب محلي في دلهي والدمام لتقديم خدمة كبيرة لعملائنا.
س: ما هي السرعة الفعلية لمنتجاتك؟
أ. بالنسبة للسرعة الفعلية للآلة والتي تكون مقيدة بالعديد من العوامل، والتي تتعلق بعدد المكونات، ووقت إرسال لوحة PCB واستلام اللوحة، وما إلى ذلك، ويتم تحديد المنتجات والاحتياجات الفعلية.
س: كم عدد المكونات التي يمكنك اختيارها ووضعها في لوحة PCB؟
ج: في حين أن هذا مخصص لاحتياجات عملائنا وحجم لوحة PCB.
س: ما هي المكونات التي تم تركيب جهازك عليها بشكل أساسي؟
أ. بالنسبة لآلة الالتقاط والوضع متعددة الوظائف التي يمكنها تركيب IC ورقاقة LED والمقاومات والمكثفات والمكونات ذات الأشكال مثل العدسات.مكونات تركيب آلة التركيب عالية السرعة هي LED3014/3020/35285050 والمقاومات والمكثفات والمقومات.
