تفاصيل المنتج:
شروط الدفع والشحن:
|
البعد: | 2700 * 2300 * 1550 مم | حجم ثنائي الفينيل متعدد الكلور: | الحد الأقصى: 1200 * 330 مم الحد الأدنى: 100 * 100 مم |
---|---|---|---|
سمك ثنائي الفينيل متعدد الكلور: | 0.5 ~ 5 مم | وضع التركيب: | انتقاء المجموعة ووضع المجموعة |
دقة التركيب: | ± 0.02 مم (دقة التكرار) | اعالي الجبال: | المعيار: ≤5mm |
سرعة التركيب: | 200000 ~ 250000 CPH | عدد محطات التغذية: | 68 قطعة |
رقم الرأس: | 68 قطعة | القوة: | 380AC 50 هرتز |
استهلاك الطاقة: | 6 كيلو واط | X ، Y ، Z طريقة محرك الأقراص: | محرك خطي مغناطيسي متطور ومحرك مؤازر |
تسليط الضوء: | وحدات مزدوجة SMT اختيار مكان آلة,68الرؤوس SMT اختيار مكان آلة,SMT اختيار مكان آلة للضوء,68Heads SMT Pick Place Machine,SMT Pick Place Machine for Light |

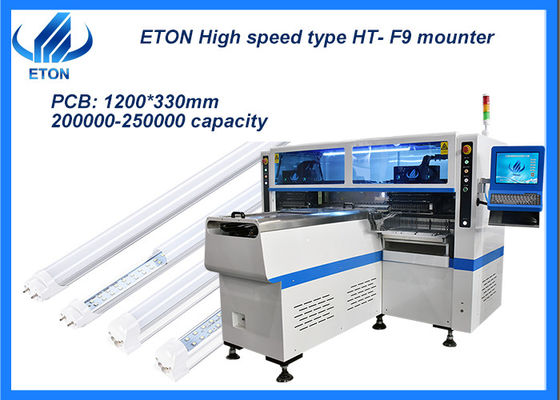

ضوء أنبوب LED ضوء شريط 68 رأس 250000CPH SMT اختيار ووضع آلة
خصائص الجهاز:
1-تطبيق على 0.6m،0.9م1.2m PCB جامدة و 0.5m 1m شريط مرن LED. إنتاج مع إنتاج مع 4 أنواع من المواد في نفس الوقت مع سعة عالية، متاحة لللوح مع أي نسبة من رقاقة LED ومقاومة.
2وحدة ذراع مزدوجة أربعة، 17 فوهات لكل جزء تركيب، يمكن تركيب الجزء A/B/C/D بشكل منفصل أو متزامن.
3تكنولوجيا براءة اختراع حصرية: تجميع للاستعمال وجمع لترتيب.
4.5 كاميرات، 2 كاميرات تعديل التغذية، 2 كاميرات تعديل الفوهة، كاميرا واحدة مارك، دقة وضع عالية.
5.سرعة التركيب وصلت إلى 200000 ~ 25000CPH.
6البرمجيات والدائرات والهياكل الجهازية للجهاز كله تم تطويرها بشكل مستقل من قبل شركتنا، مع حقوق الملكية الفكرية المستقلة.
المعلم الرئيسي للجهاز:
النموذج | HT-F9(آلة اختيار وتثبيت عالية السرعة ذات ذراعين مغناطيسية خطية LED |
البعد ((L*W*H) | 2700*2300*1550ملم |
الوزن | 1700 كجم |
سمك PCB | 0.5~5ملم |
دقة التثبيت | ± 0.02 ملم |
وضع التثبيت | المجموعة لتأخذها والمجموعة لترفعها |
المكونات | LED3014/3020/3528/5050 ومقاومة، مكثفات،محاكيات الجسر |
ارتفاع التثبيت | ≤5 ملم |
سرعة التثبيت | 200000 ~ 250000 CPH |
رقم الكاميرا | 5PCS ((الكاميرا الرقمية) |
رقم محطة التغذية | 68 PCS |
لا، من الرأس | 68 PCS |
محور X،Y طريق القيادة | محرك خطي مغناطيسي عالي الجودة + محرك خدمة |
طريقة التغذية | طعام كهربائي بمحرك مزدوج |
التطبيق:
هذه الآلة مناسبة لتثبيت 0.5m، 1m، 1.2m لوحة ضوء صلبة أو أي طول من الشريط المرن.
المنتجات الخطية مثل أنبوب المصباح، الشريط المرن، الضوء لوحة، شاشة العرض وهلم جرا.
خط إنتاج SMT:
1 | آلة طابعة طلاء اللحام(طباعة معجون اللحام): يتم تسريب معجون اللحام أو طلاء الغراء على وسائد لوحة PCB لإعداد الخطوة التالية لحام المكونات. |
2 | ناقل: نقل لوحة PCB إلى اختيار ووضع الجهاز، في نفس الوقت، ويستخدم للاتصال بين خطوط إنتاج SMT ويمكن أيضا أن تستخدم لخزنة لوحة PCB الشريط المرن. |
3 | آلة الاختيار والوضع HT-E8S-1200: قم بتثبيت مكونات تصميم السطح بدقة إلى مواقع ثابتة على لوحة PCB. |
4 | ناقل:نقل لوحة PCB إلى فرن reflow.At the same time، يستخدم للاتصال بين خطوط إنتاج SMT ويمكن أيضا أن تستخدم لخزنة لوحة PCB. |
5 | الدخول إلى فرن إعادة التدفقإذابة معجون اللحام أو الغراء لربط المكونات بقوة على لوحة السائق. |
6 |
الاختبار:اختبار ما إذا كانت أداء المنتج سليما ((التفتيش اليدوي) |
التعبئة:
مزايانا:
1.نحن الشركة الرائدة في تصنيع آلة السرعة العالية
280% من المصانع الكبيرة والمسجلة هي عملائنا لدينا أكثر من عقود من تاريخ التطوير
3لدينا حديقة صناعية تغطي مساحة 50،000 متر مربع في جيانغشي، والتي لديها مختلف الآلات.
4لدينا سجل عالمي للسرعة العالية من آلة الاختيار والوضع والتي وصلت سرعتها إلى 500000 سي بي إيه
5لدينا مهندس محلي في الهند، طالما أنك تشتري الآلة، سنرتب المهندسين لتثبيت وإصلاح الأخطاء وتدريبك مجانا، حتى تتعلم كيفية تشغيل الآلة،الخدمة مريحة جداًنحن
لدينا مكاتب في مومباي و نيودلهي، سريعة جدا لدعم.
الأسئلة الشائعة:
1هل لديك مهندسين من الخارج؟
نعم بالطبع لدينا مهندسين محليين في الهند، إذا كان لديك أي مشكلة حول الجهاز، يمكننا إرسال هندية مهندس لحل المشكلة بالنسبة لك.
2كيف يمكنني شراء هذه الآلة منك؟
أ. استشرنا حول هذا المنتج على الانترنت أو عن طريق البريد الإلكتروني.
التفاوض والتأكيد على السعر النهائي وسبل الشحن وسبل الدفع والشروط الأخرى
(ج) إرسال الفاتورة المبدئية وتأكيد طلبك.
d. إجراء الدفع وفقا للطريقة الموضحة على الفاتورة.
نحن نعد طلبك من خلال الفاتورة المبدئية بعد تأكيد الدفع الكامل.
3إلى أي بلدان تباع أجهزتك بشكل رئيسي؟
تم تصدير منتجاتنا إلى أكثر من 20 دولة ومنطقة، بما في ذلك تركيا ومصر والهند وباكستان وجنوب أفريقيا والبرازيل وما إلى ذلك.
4ما هي شروط الدفع؟
T / T هو OK.30% الدفع المسبق، 70% الدفع قبل التسليم.
