تفاصيل المنتج:
شروط الدفع والشحن:
|
الضمان: | سنة واحدة | المكونات القابلة للتطبيق: | 0402 |
---|---|---|---|
الاسم: | آلة SMT Pick and Place | الحالة: | 100٪ أصلي ، جديد تمامًا |
سرعة التركيب: | 250000 CPH | مغذيات: | 68 |
فوهات: | 68 | عرض الشريط: | 24 مم ، 8 مم ، 12 مم |
تسليط الضوء: | آلة تركيب الشريط LED SMT CE,500mm/S سرعة آلة تركيب SMT,68 رأس آلة تركيب الشريحة,500mm/S Speed SMT Mounting Machine,68 Heads chip mounter machine |

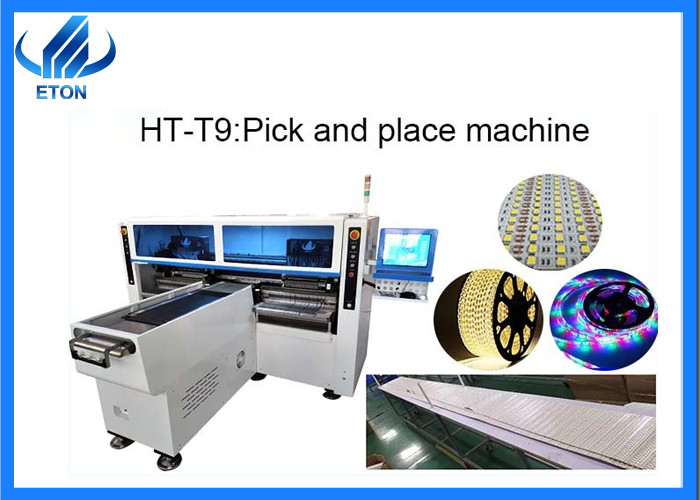

آلة تركيب الشريط سريعة LED HT-T9 250000 Cph في خط إنتاج الشريط
المعلم التقني
النموذج | HT-T9 |
البعد | |
الطول | 3100ملم |
العرض | 2300ملم |
الطول | 1550ملم |
الوزن الإجمالي | 1700 كجم |
بي سي بي | |
طول و عرض للوحة | 250 ملم*أي طول |
سمك الـ PCB | 0.5-1.5ملم |
تشبيكات الـ PCB | امتصاص الفراغ، سقف الاسطوانة، عرض المسار القابل للتعديل |
وضع التثبيت | التقاط الجماعة ووضعها بشكل منفصل |
أ.س. | |
النظام | ويندوز 7 |
البرمجيات | البحث والتطوير بشكل مستقل |
العرض | شاشة لمسة |
جهاز الإدخال | لوحة المفاتيح، الماوس |
نظام الرؤية | |
رقم الكاميرا | 5 PCS (الكاميرا الرقمية) |
محاذاة الرؤية، تصحيح العلامة | |
أكرار تركيب الدقة | ±0.02mm (دقة تكرار) |
ارتفاع التثبيت | 5 ملم |
سرعة التثبيت | 200000~250000CPH |
المكونات | LED 3014/ 3020/ 3528/ 5050 ومكثفات، المقاومات، مبررات الجسر، الخ |
مساحة المكونات | 0.5ملم |
رقم محطة التغذية | 68 PCS |
عدد الرأس | 68 PCS |
القوة | 380AC 50 هرتز |
استهلاك الطاقة | 6كيلوواط |
بيئة التشغيل | 23°C±3°C |
ناقل نقل | الحد الأقصى للطول: 1000 ملم |
سرعة الإرسال | > 500mm/sec |
اتجاه الإرسال | واحد ((يسار→ يمين أو يمين→ يسار) |
وضع الإرسال | محرك الأقراص عبر الإنترنت |
طريقة تحديد الموقع | البصرية |
استهلاك الغاز | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
وحدة تحكم بطاقة الحركة 1 مجموعة | البحث والتطوير المستقلين من قبل إيتون |
محور X,Y,Z طريق القيادة | محركات خطية مغناطيسية عالية الجودة + محركات الخدمة |
طريقة التغذية | طعام كهربائي بمحرك مزدوج |
وصف مفصل
محرك الرافعة المغناطيسية الخطية
الجهاز يستخدم محرك ارتفاع مغناطيسي خطي، الستاتور نفسه مغناطيس دائم،والتفاعل بين الستاتور المتحرك والقطب المغناطيسي يسبب رأس التثبيت للتحرك ذهابًا وإيابًا من خلال الكهرباء الخارجية.
الخدمات والنقل
1الخدمة
قبل المبيعات
خبير المبيعات لدينا سوف تحليل وتوصي معدات وخط الإنتاج الأفضل بالنسبة لك وتوفير خدمات حصرية ومخصصة
تحت المبيعات
متخصص في المبيعات يتتبع حالة إنتاج المعدات ونقلها في الوقت المناسب، ويضمن وصول المعدات إلى العملاء في حالة جيدة،وتوفير إرشادات فنية مهنية لتجميع المعدات، وجزء من المناطق توفر خدمة من باب إلى باب للمهندسين الأجانب
بعد البيع
فترة الضمان لمدة عام واحد، متخصص المبيعات للإجابة على الأسئلة على الانترنت 24 ساعة؛ زيارة المستهلكين بانتظام لفهم حالة عمل المعدات.
2الحزمة والنقل
من أجل ضمان أن الآلة في حالة جيدة عندما تصل المعدات إلى مصنع العميل، نستخدم عبوات الفراغ والعبوات الخشبية.
الخطوة الأولى: حزم الجهاز بالقطن الرغوة والفيلم الممتد لحماية الخارج من الجهاز
الخطوة الثانية: التعبئة تحت الفراغ. ضع المجفف في كيس فراغ لمنع الرطوبة. استخدم الأحزمة لتثبيت الجهاز.
الخطوة الثالثة: تعبئة صناديق خشبية احترافية.
المعرض
شاركت إيتون في العديد من المعارض في الدول الأجنبية ، مثل معرض الهند مومباي ، معرض الهند دلهي ، معرض مصر ، معرض تركيا ، معرض باكستان ،وغيرها والتجارة مع أكثر من 20 دولة.
وبالإضافة إلى ذلك، فقد شاركنا في معرضنا المحلي الكبير، مثل معرض غوانغتشو غوانغيا، معرض شنغهاي ميونيخ، معرض تشونغ تشينغ LED الضوء، الخ
الأسئلة الشائعة
1لماذا اخترت شركتك؟
شركتنا قد طورت بشكل مستقل عدد من تقنيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 112 براءة اختراع المنفعة، و 12 حقوق تأليف البرمجيات.إدارة الجودة الصارمة، ونظام خدمة ما بعد البيع المثالي، تطورت الشركة بسرعة إلى مصنع ذو تأثير كبير في مجال معدات آلة الاختيار.
2كيف تضمنون جودة المنتج؟
لدينا قسم مخصص مسؤول عن شراء قطع الغيار ومراقبة جودة المنتج بالطبع مستشارك الفني سيتبع خلال عملية الإنتاج بأكملهاأثناء تركيب آلة الاختيار والوضعسيكون لدينا مهندسون متخصصون لتنفيذ عملية التشغيل المسبق لضمان جودة المنتج.
