تفاصيل المنتج:
شروط الدفع والشحن:
|
الضمان: | سنة واحدة | الاسم: | آلة الالتقاط والوضع الأوتوماتيكية SMT |
---|---|---|---|

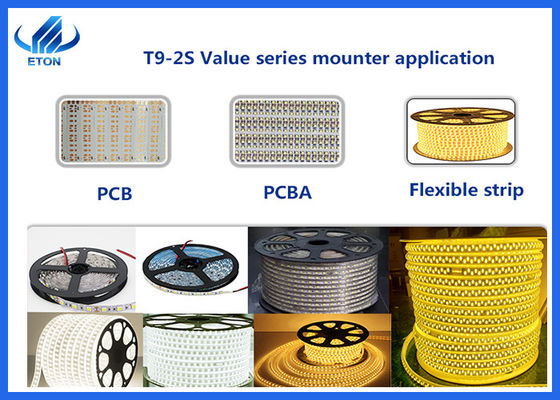

التطبيق: | شريط LED من لفة إلى لفة | إمدادات الطاقة: | 380AC 50 هرتز |
الحالة: | جديد | الوزن: | 3100 كجم |
سرعة التثبيت: | ضعف الجانب: 500000 CPH جانب واحد: 250000 CPH (السرعة المثلى) | البعد: | (L) 3454 * (W) 3035 * (H) 1777 ملم |
مغذيات: | ضعف الجانب: 136 قطعة (جانب واحد: 68 قطعة) | سمك ثنائي الفينيل متعدد الكلور: | 0.1-0.5 ملم |
تسليط الضوء: | مصعد SMT لقطات LED,آلة SMT للشريط الدوار,آلة SMT للوحة الشريط,SMT Machine For Roll Strip,SMT Machine For Strip Roll |

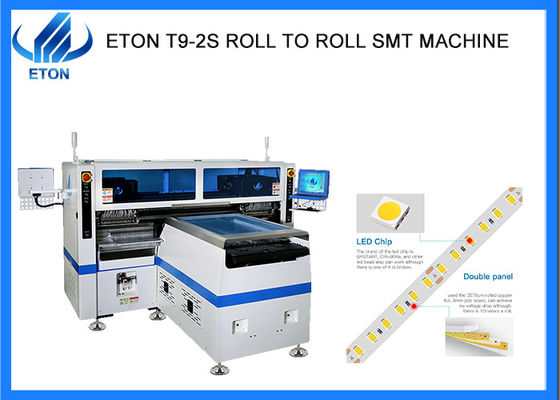

سعة عالية السرعة500K ROLL إلى ROLL آلة SMT
الوصف
Fالهيكل 1 إنتاجية عالية
يمكن تعديل موقع اختيار المكونات وفقًا لمساحة بطاقة PCB ، على الأقل 6.5mm. تطبيق على المقاومة LED 3014/3020/2835/5050 ، مكثف ، محول جسر ، إلخ مجموعة واسعة من المكونات.
كاميرا التعرف تسجل موقع تسرب المكون من PCB، وملء المكون المفقود وفقا لذلك.
يتبنى رأس التثبيت طريقة التقطت مرتين ووضع مرة واحدة. وقت التثبيت يتم تقليله إلى حد كبير مع طريقة التثبيت المحسنة ، والقدرة المثلى المثلى تصل إلى 500000CPH.
Fالهيكل 2 إنتاج مرن
1M لكل دورة.
يدرك الوظيفة من وقت اثنين التقاط ومرة واحدة وضع.مدى محطة التغذية هو ضعف رأس وضع،يمكن أن تنتج أربعة أنواع من المواد في نفس الوقت.
النموذج | T9-2S |
البعد | |
الطول | 3454ملم |
العرض | 3035ملم |
الطول | 1777ملم |
الوزن الإجمالي | 3100 كجم |
بي سي بي | |
طول و عرض للوحة | 250 (± 10 ملم) * أي طول |
سمك الـ PCB | 0.1-0.5ملم |
تشبيكات الـ PCB | امتصاص الفراغ، مشبك الأسطوانة، عرض المسار قابل للتعديل |
طريقة التثبيت | اختيار المجموعات ووضع المجموعات |
نظام الرؤية | |
رقم الكاميرا | 10 مجموعات (الكاميرا الرقمية) |
محاذاة الرؤية + تصحيح العلامة | |
زيادة دقة التركيب | ± 0.05 ملم |
ارتفاع التثبيت | ≤5 ملم |
سرعة التثبيت | الجانب المزدوج: 500000CPH، الجانب الواحد: 250000CPH ((سرعة مثالية) |
المكونات | LED3014/3020/2835/5050 ومقاومة، مكثفات، محاكيات الجسر، الخ |
القوة | 380AC 50HZ |
استهلاك الطاقة | 9.6 كيلوواط |
بيئة التشغيل | 23°C±3°C |
ناقل نقل | الحد الأقصى للطول: 1000 ملم |
سرعة الإرسال | > 500mm/sec |
اتجاه الإرسال | واحد (يسار> يمين) |
وضع الإرسال | محرك الأقراص عبر الإنترنت |
وضع الموقف | البصرية |
إمدادات الهواء | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
مجموعة بطاقة تحكم الحركة 2 | البحث والتطوير المستقلين من قبل إيتون |
محور X,Y,Z طريق القيادة | محرك خطي مغناطيسي عالي الجودة + محرك سيرفو |
نظام التغذية | |
رقم محطة التغذية | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
عدد الرأس | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
طريقة التغذية | طعام كهربائي ذكي بمحرك مزدوج |
تصميم SMT:
المعرض
كمؤسسة من ذوي الخبرة في مجال تجارة آلة اختيار وموقع SMT مع أكثر من 30 دولة ومنطقة على متن ، وقد شاركت إيتون في العديد من المعارض من الدول الأجنبية ،مثل معرض الهند مومبايالمعرض الهندي في دلهي، المعرض المصري، المعرض التركي، المعرض الباكستاني، الخ.معرض شنغهاي ميونيخ، معرض الضوء LED تشونغتشينغ، الخ
الأسئلة الشائعة
س: ما الخدمات التي يمكنك تقديمها؟
(أ)
1) نحن نقدم حلول خط كامل لعملائنا
هل لدى آلاتكم شهادات جودة؟
ج: نحن مؤسسة عالية التقنية مع CE ، SIRA ، CCC ، ISO تم منحها باسم "العلامة التجارية المعروفة" والعديد من براءات الاختراع التكنولوجية ، ولدينا خبرة غنية (أكثر من 11 عامًا) في برنامج خط إنتاج ضوء LED.
هل تقبلون CIF كالسعر المذكور؟
ج: نحن نقبل فقط EXW حيث أن السعر المذكور هو مريح وأقل تكلفة لكلا الجانبين.
هل يمكنني الذهاب لمعرفة ما إذا كنت قد بعت المعدات إلى الهند؟
أجل، لقد بعنا آلتنا في الهند، ولكن في الواقع لا يمكننا أن نقرر ذلك لعملي، لكنني سأحاول الاتصال بعملي.لأن لا أحد يريد منافسيه أن يزوروا موقع التصنيع الخاص بهم.
ما نوع الجهاز الذي لديك؟
ج. نحن مصنعي آلة تحميل ووضع SMT عالية السرعة، ونحن أيضا نبني علامتنا التجارية إلى آلة أكثر كفاءة وراحة لعملائنا. لدينا نوع متعدد الوظائف، سلسلة الشرف،سلسلة القيم ذات الدقة العالية والإنتاجية العالية.
