تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | الاسم: | آلة الالتقاط والوضع الأوتوماتيكية SMT |
|---|---|---|---|
| التطبيق: | شريط LED ROLL TO TOLL | إمدادات الطاقة: | 380AC 50 هرتز |
| الوزن: | 3100 كجم | سرعة التثبيت: | ضعف الجانب: 500000 CPH جانب واحد: 250000 CPH (السرعة المثلى) |
| استخدام: | SMD الإضاءة الشريط الطويل | البعد: | (L) 3454 * (W) 3035 * (H) 1777 ملم |
| مغذيات: | ضعف الجانب: 136 قطعة (جانب واحد: 68 قطعة) | سمك ثنائي الفينيل متعدد الكلور: | 0.1-0.5 ملم |
| تسليط الضوء: | آلة SMT ذات أربع وحدات,إعادة تعبئة وظيفة آلة SMT,آلة SMT للشريط الدوار,Refill Function SMT machine,SMT Machine For roll strip |
||

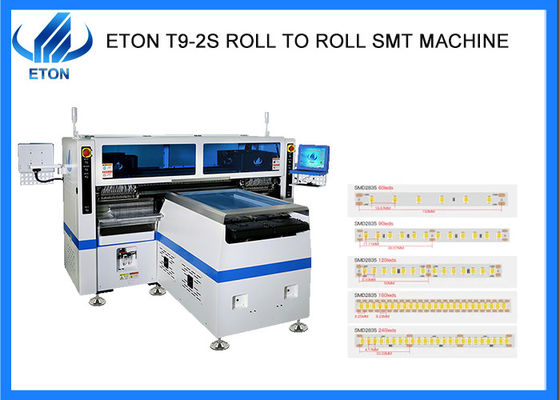

وظيفة إعادة ملء المكونات الفرديةآلة SMT ذات أربع وحدات
الوصف
Fالهيكل 1 إنتاجية عالية
يمكن تعديل موقع اختيار المكونات وفقًا لمساحة بطاقة PCB ، على الأقل 6.5mm. تطبيق على المقاومة LED 3014/3020/2835/5050 ، مكثف ، محول جسر ، إلخ مجموعة واسعة من المكونات.
كاميرا التعرف تسجل موقع تسرب المكون من PCB، وملء المكون المفقود وفقا لذلك.
يتبنى رأس التثبيت طريقة التقطت مرتين ووضع مرة واحدة. وقت التثبيت يتم تقليله إلى حد كبير مع طريقة التثبيت المحسنة ، والقدرة المثلى المثلى تصل إلى 500000CPH.
Fالهيكل 2 إنتاج مرن
1M لكل دورة.
يدرك الوظيفة من وقت اثنين التقاط ومرة واحدة وضع.مدى محطة التغذية هو ضعف رأس وضع،يمكن أن تنتج أربعة أنواع من المواد في نفس الوقت.
| النموذج | T9-2S |
| البعد | |
| الطول | 3454ملم |
| العرض | 3035ملم |
| الطول | 1777ملم |
| الوزن الإجمالي | 3100 كجم |
| بي سي بي | |
| طول و عرض للوحة | 250 (± 10 ملم) * أي طول |
| سمك الـ PCB | 0.1-0.5ملم |
| تشبيكات الـ PCB | امتصاص الفراغ، مشبك الأسطوانة، عرض المسار قابل للتعديل |
| طريقة التثبيت | اختيار المجموعات ووضع المجموعات |
| نظام الرؤية | |
| رقم الكاميرا | 10 مجموعات (الكاميرا الرقمية) |
| محاذاة الرؤية + تصحيح العلامة | |
| زيادة دقة التركيب | ± 0.05 ملم |
| ارتفاع التثبيت | ≤5 ملم |
| سرعة التثبيت | الجانب المزدوج: 500000CPH، الجانب الواحد: 250000CPH ((سرعة مثالية) |
| المكونات | LED3014/3020/2835/5050 ومقاومة، مكثفات، محاكيات الجسر، الخ |
| القوة | 380AC 50HZ |
| استهلاك الطاقة | 9.6 كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| ناقل نقل | الحد الأقصى للطول: 1000 ملم |
| سرعة الإرسال | > 500mm/sec |
| اتجاه الإرسال | واحد (يسار> يمين) |
| وضع الإرسال | محرك الأقراص عبر الإنترنت |
| وضع الموقف | البصرية |
| إمدادات الهواء | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| التحكم الكهربائي | البحث والتطوير المستقلين من قبل إيتون |
| مجموعة بطاقة تحكم الحركة 2 | البحث والتطوير المستقلين من قبل إيتون |

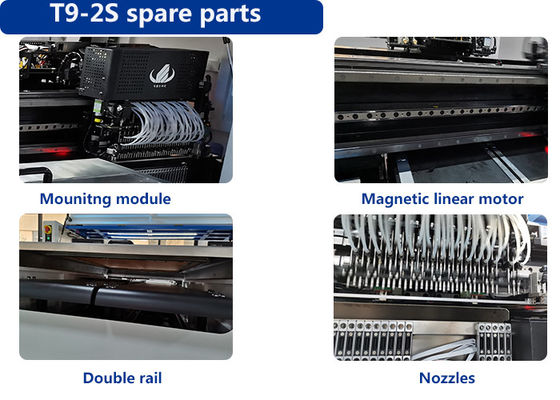

| محور X,Y,Z طريق القيادة | محرك خطي مغناطيسي عالي الجودة + محرك سيرفو |
| نظام التغذية | |
| رقم محطة التغذية | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| عدد الرأس | الجانب المزدوج:136PCS ((الجانب الوحيد:68PCS) |
| طريقة التغذية | طعام كهربائي ذكي بمحرك مزدوج |
الشهادات
كمصنع ذو خبرة في آلة SMT، حصلنا على عدد من تكنولوجيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 112 براءة اختراع عملية، 12 حقوق الطبع والنشر البرمجي،مع قسم البحوث والتطوير الذي فزنا به للإنتاج والتفتيشو أيضاً حصل على الشهادات الأجنبية كـ (سي إي) و (سي سي سي) و (سي ار إيه)
إلخ
الخدمة
فترة الصيانة سنة واحدة
سنة واحدة من الضمان خلال فترة الضمان أي أجزاء تحتاج إلى إصلاح واستبدال سيكون مجانا.
صيانة البرمجيات والأجهزة طوال حياتها
برنامج تحديث مجاني، البرنامج هو الوصول وتطويره إيتون، لذلك نحن ندعم تحديثات مجانية مدى الحياة.
زيارة العملاء بانتظام وجمع المعلومات
نزور العملاء بانتظام ونحضر المعارض المختلفة في مدن مختلفة كل عام في نفس الوقتسوف نزور العملاء المحليين ودعم خدمتنا وجمع ردود الفعل على اقتراحات العملاء في الوقت المناسب.
توفير أحدث المعلومات عن التكنولوجيا والمعدات
نحن نقدم اقتراحات تكنولوجيا مهنية لعملائنا ونشارك الأخبار المحدثة مع عملائنا
الخدمة في الموقع
لدينا بعض المواقع الرسمية في الهند مثل مومباي و نيودلهي، لدينا أيضا موقع في مصر، تركيا التي يمكن أن توفر الخدمة في الوقت المناسب مع مهندسين لدينا.
وفقا لاحتياجاتك، المهندس الكبير المخصص سيأتي إلى مصنعك لتركيب مجاني وتدريبك على كيفية تشغيل الآلة.
