تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | سنة واحدة | الاسم: | آلة الالتقاط والوضع الأوتوماتيكية SMT |
|---|---|---|---|
| التطبيق: | شريط LED | إمدادات الطاقة: | 380AC 50 هرتز |
| اسم المنتج: | HT-T9 | الوزن: | 1700 كجم |
| سرعة التثبيت: | 200000-250000 CPH | البعد: | 2700 * 2300 * 1550 مم |
| مغذيات: | 68 قطعة | سمك ثنائي الفينيل متعدد الكلور: | 0.5-1.5 ملم |
| تسليط الضوء: | آلة تحديد مكان الشريط المتحركة,آلة تحديد المواقع SMT 68 رأس,آلة تحميل ووضع الشرائط,SMT Pick Place Machine 68 Heads,Roll Strips Pick And Place Machine |
||
لفة إلى لفة شريط مرن سرعة عالية 68 رؤوسة
الخصائص
IPC9850 القدرة: 200000 ~ 250000 CPH
رقم البراءة: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
المعلم التقني
| النموذج | HT-T9 |
| البعد | |
| الطول | 3100ملم |
| العرض | 2300ملم |
| الطول | 1550ملم |
| الوزن الإجمالي | 1700 كجم |
| بي سي بي | |
| طول و عرض للوحة | 250 ملم*أي طول |
| سمك الـ PCB | 0.5-1.5ملم |
| تشبيكات الـ PCB | المضغوطات الهوائية القابلة للتعديل |
| وضع التثبيت | المجموعة لتأخذها والمجموعة لترفعها |
| أ.س. | |
| النظام | ويندوز 7 |
| البرمجيات | البحث والتطوير بشكل مستقل |
| العرض | شاشة لمسة |
| جهاز الإدخال | لوحة المفاتيح، الماوس |
| نظام الرؤية | |
| رقم الكاميرا | 5 PCS (الكاميرا الرقمية) |
| محاذاة الرؤية، تصحيح العلامة | |
| زيادة دقة التركيب | ± 0.02 ملم |
| ارتفاع التثبيت | 5 ملم |
| سرعة التثبيت | 200000 ~ 250000 CPH |
| المكونات | LED 3014/ 3020/ 3528/ 5050 ومكثفات، المقاومات، مبررات الجسر، الخ |
| المكونات السرعة | 0.5ملم |
| رقم محطة التغذية | 68 PCS |
| عدد الفوهات | 68 PCS |
| القوة | 380AC 50 هرتز |
| استهلاك الطاقة | 6كيلوواط |
| بيئة التشغيل | 23°C±3°C |
| ناقل نقل | الحد الأقصى للطول: 1000 ملم |
| سرعة الإرسال | > 500mm/sec |
حزم
الخطوة 1: تعبئة في حزمة فيلم لمنع الغبار والماء إلى الجهاز
الخطوة الثانية: تعبئة القطن الرغوة لحماية الجزء الخارجي من الآلة
الخطوة 3: تعبئة في حزمة فراغ للحفاظ على جفاف الجهاز أثناء النقل
الخطوة 4: النقل بالشاحنة إلى ميناء محدد
آلة ذات صلة

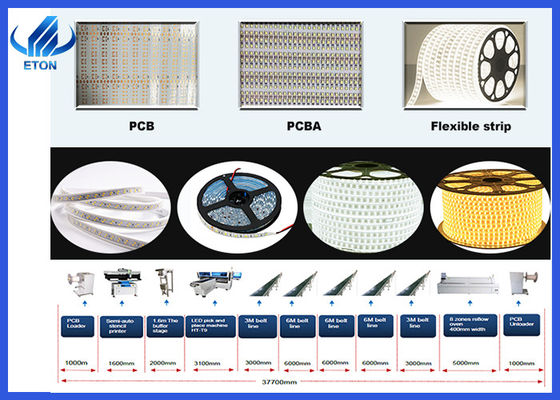

Weيمكن أن توفر خط إنتاج SMT كامل،خط إنتاج الضوء:
1. آلة التقط والوضع
2آلة تحميل
3آلة نقل
4آلة طابعة الشبكة
5آلة الفرن
6آلة التفريغ
7خلاط لحام
8آلة تجميع ضوء الشريط
الشهادات
كمصنع ذو خبرة في آلة SMT، حصلنا على عدد من تكنولوجيات الملكية الفكرية، بما في ذلك 9 براءات اختراع، 112 براءة اختراع عملية، 12 حقوق الطبع والنشر البرمجي،مع قسم البحوث والتطوير الذي فزنا به للإنتاج والتفتيشو أيضاً حصل على الشهادات الأجنبية كـ (سي إي) و (سي سي سي) و (سي ار إيه)
إلخ
